AMPLI SILICIUM
CONTINENTAL
EDISON PA9907
Imposant et bien construit
 | L'arrière
et ses atouts: commande centralisée des alimentations des autres
éléments, standards DIN/RCA, fusibles facilement accessibles en
enlevant un simple capot. Cet ampli est en panne avec le grand classique "plus de son". | |

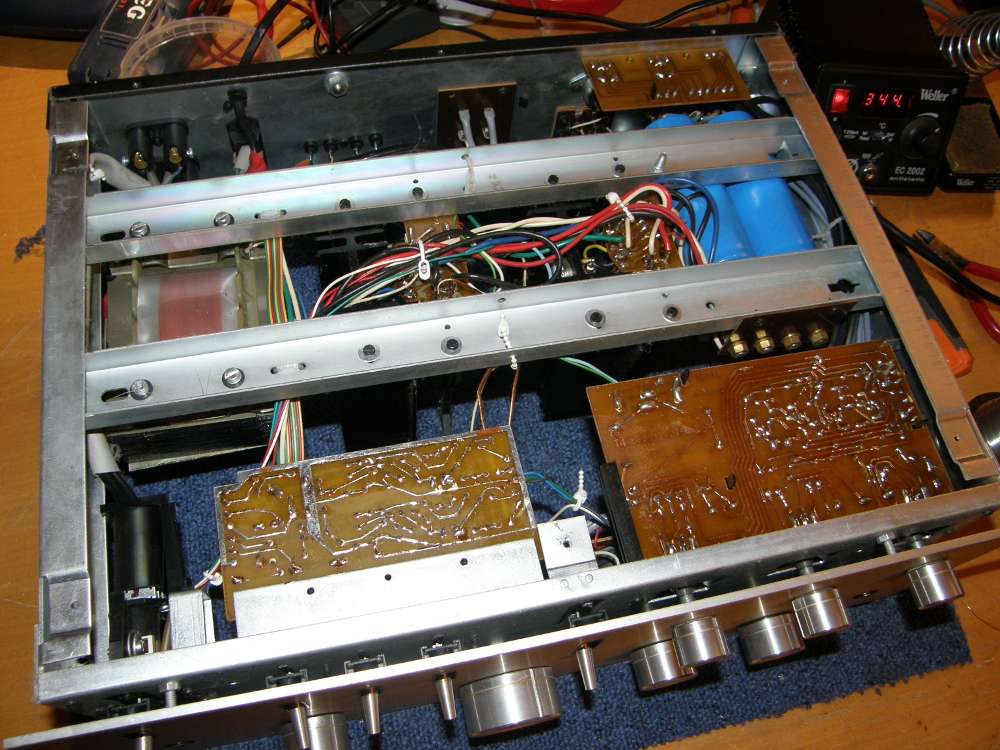

 | Le dessous. | |
 | Là on dirait carrément qu'il a été trouvé dans une pyramide Egyptienne... | |
 | Un coup de compresseur plus tard... | |

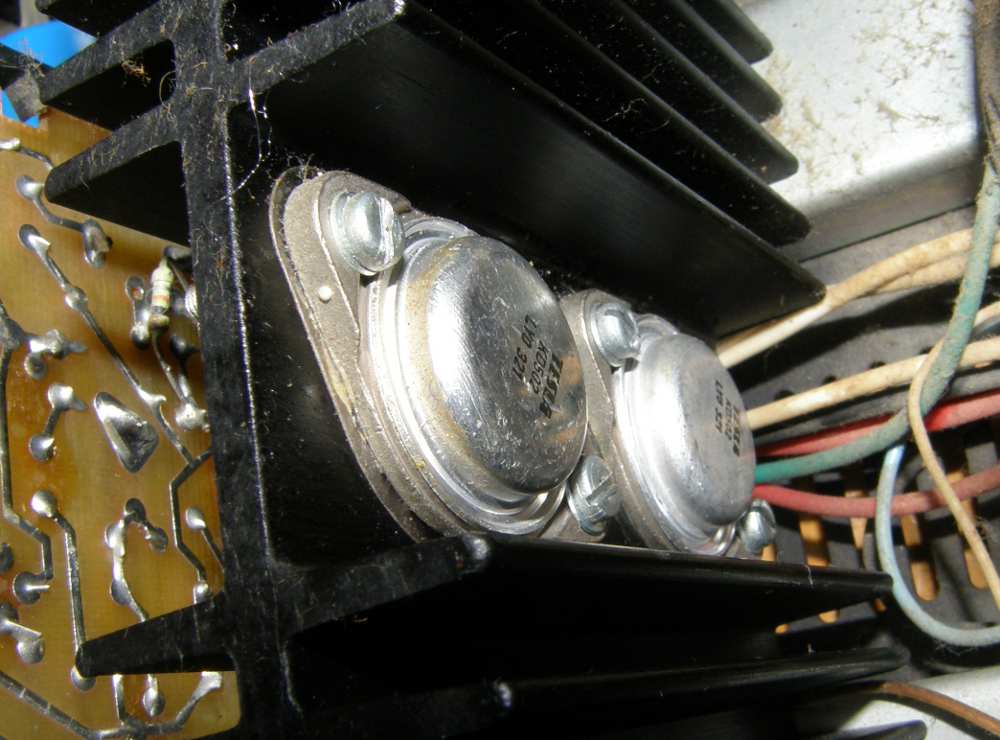

 | Les transistors de puissance sont des Tesla KD502. Pas besoin de changer la graisse thermique, cet ampli ne chauffe pas ! | |

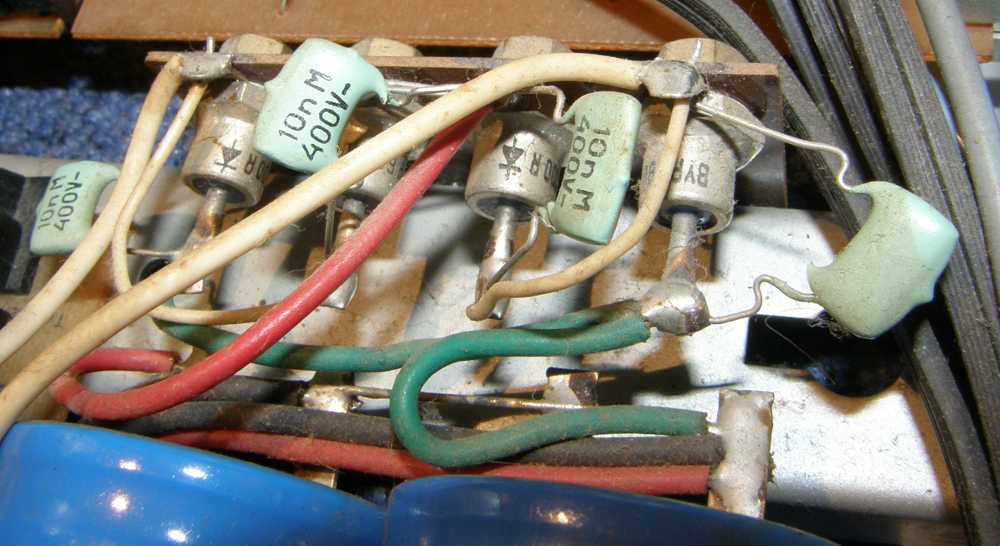

 | Une alim plus que costaud avec ses diodes surdimensionnées. Notez la présence de composants rarement employés: des condensateurs d'antiparasitage. | |

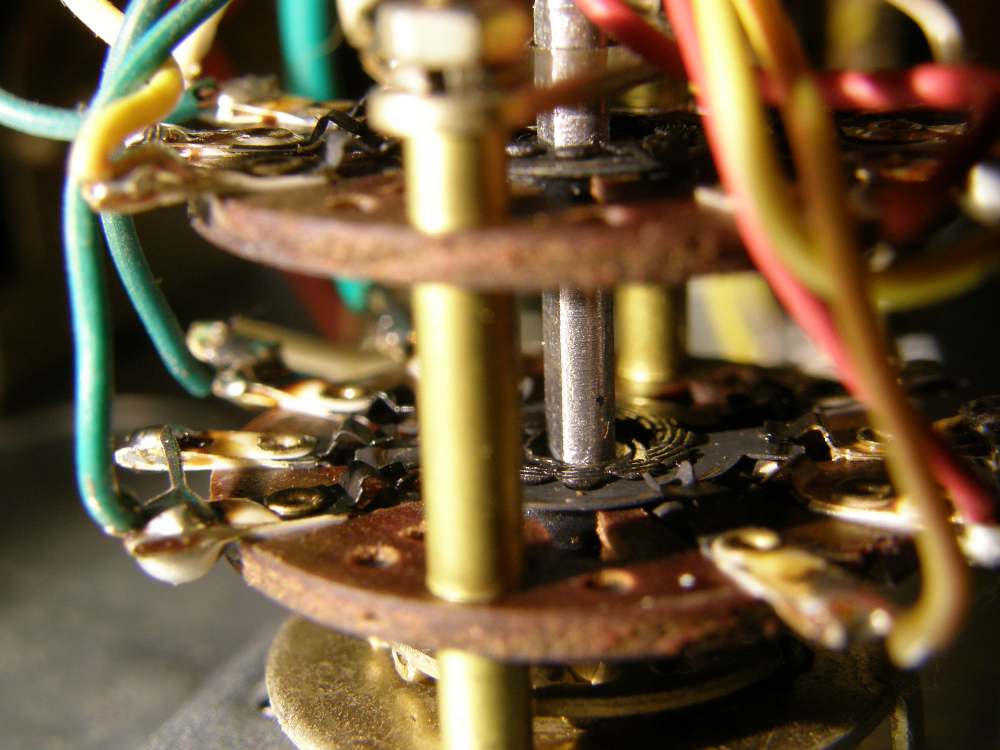

 | La panne est située en cet endroit où l'oxydation recouvre les contacts argentés. | |

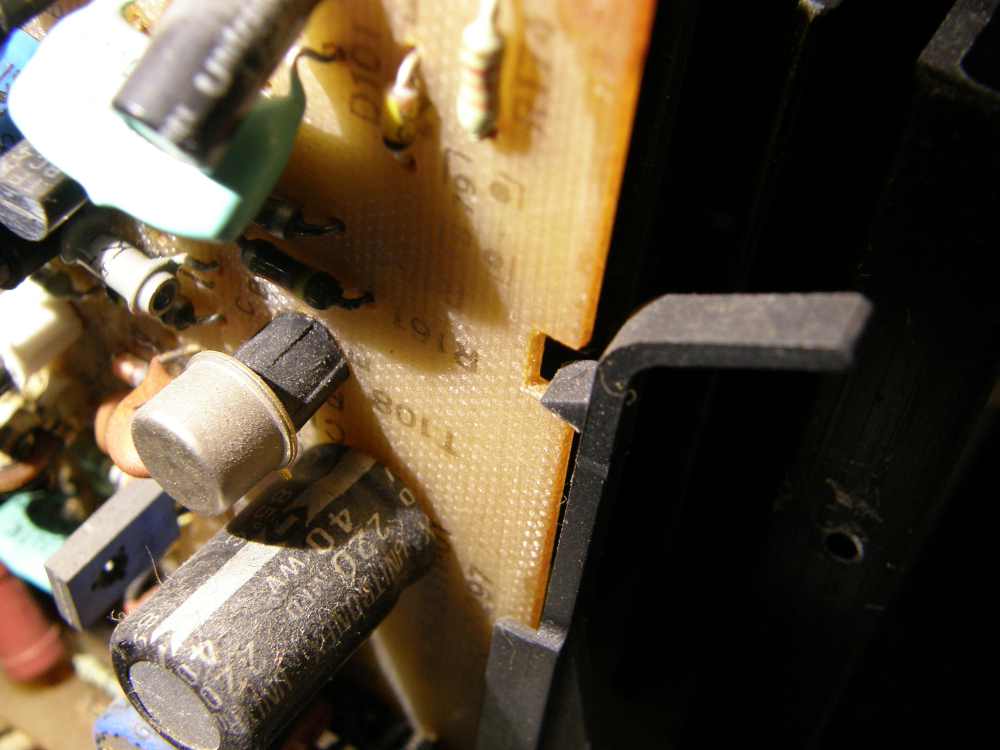

 | Autre source de mauvais contacts au niveau de ces rails en plastique fatigués. | |

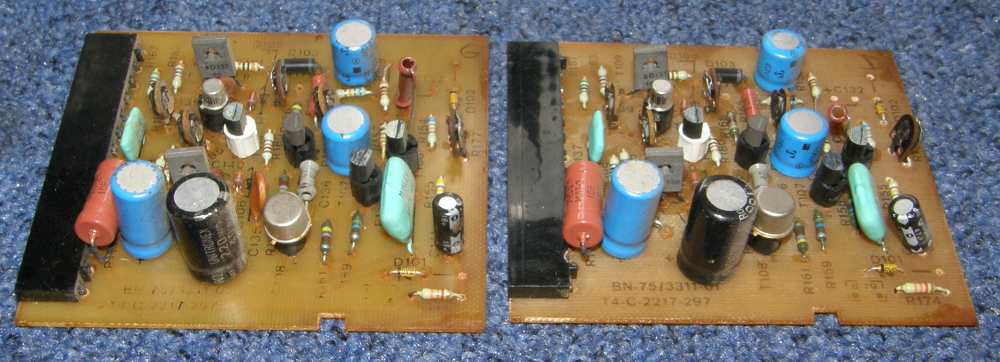

 | Les cartes ampli avant restauration. | |

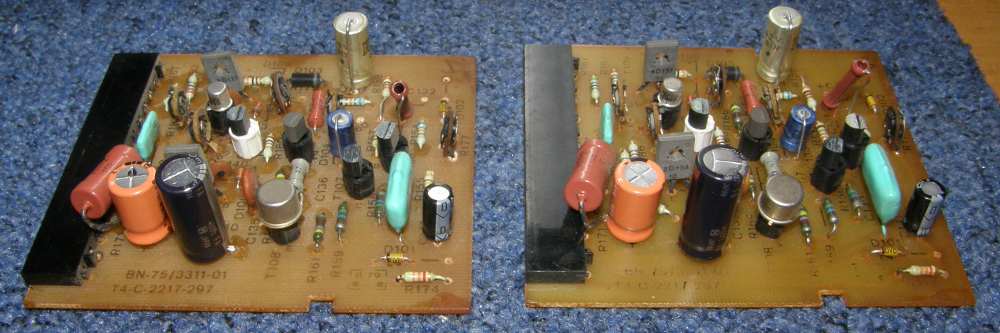

 | Avec leurs condensateurs neufs. | |
 | Carte de filtrage avant changement. | |

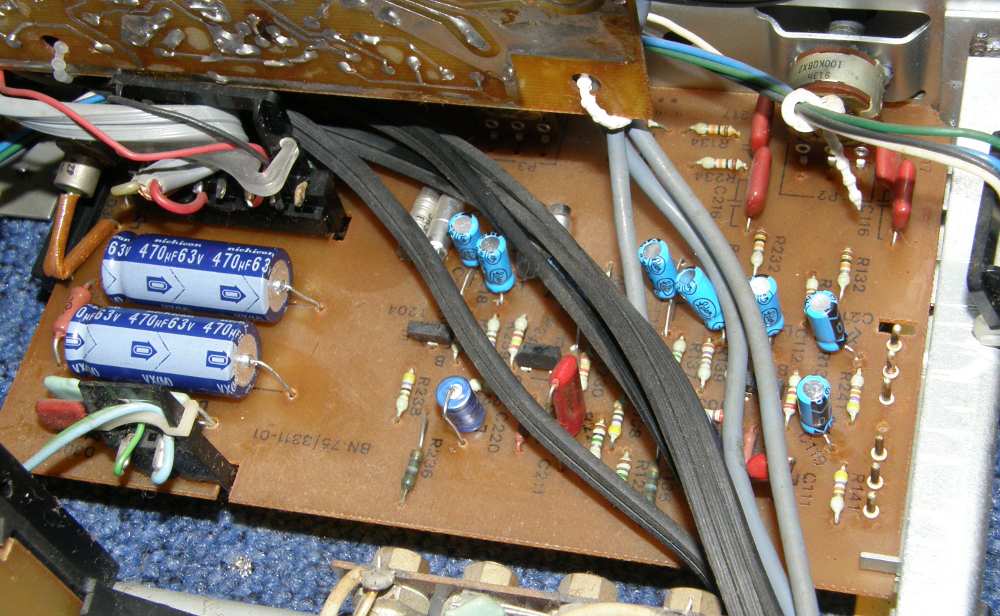

 | Là aussi, mise en place de condos neufs. | |

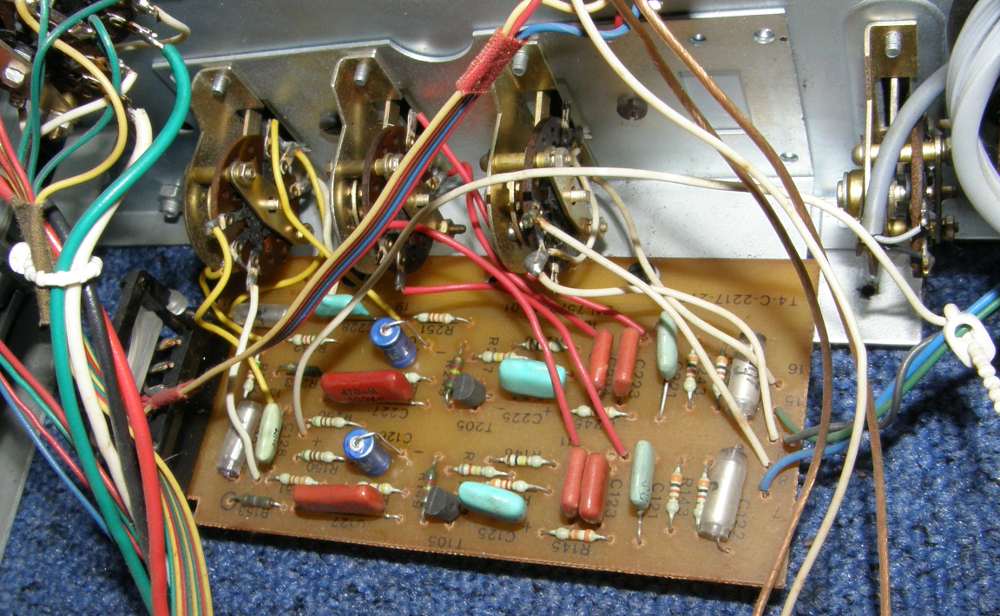

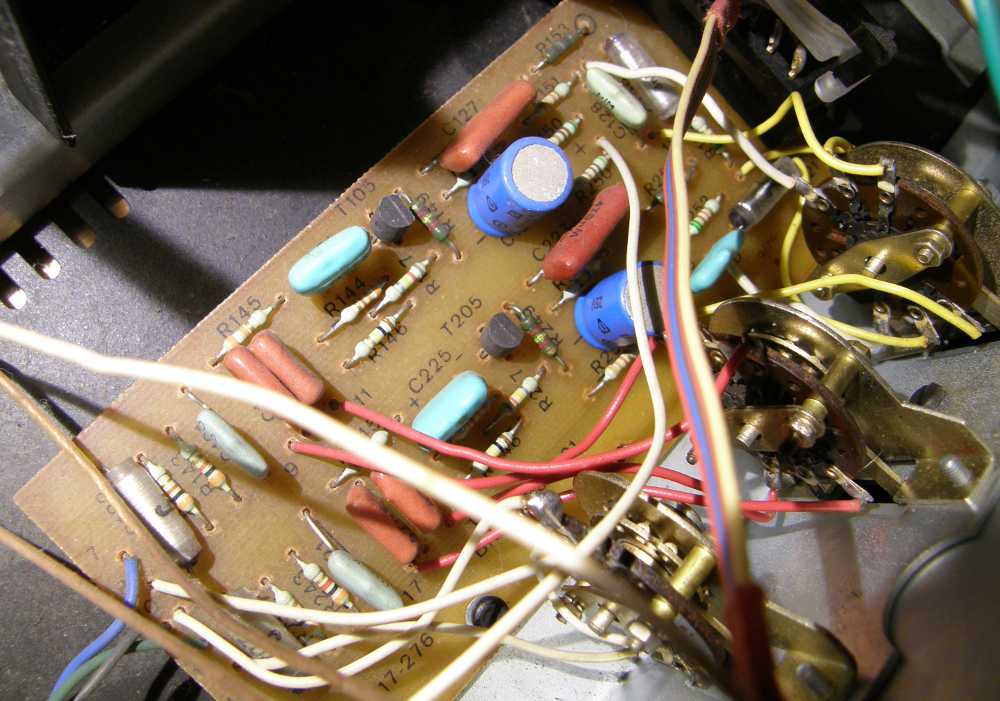

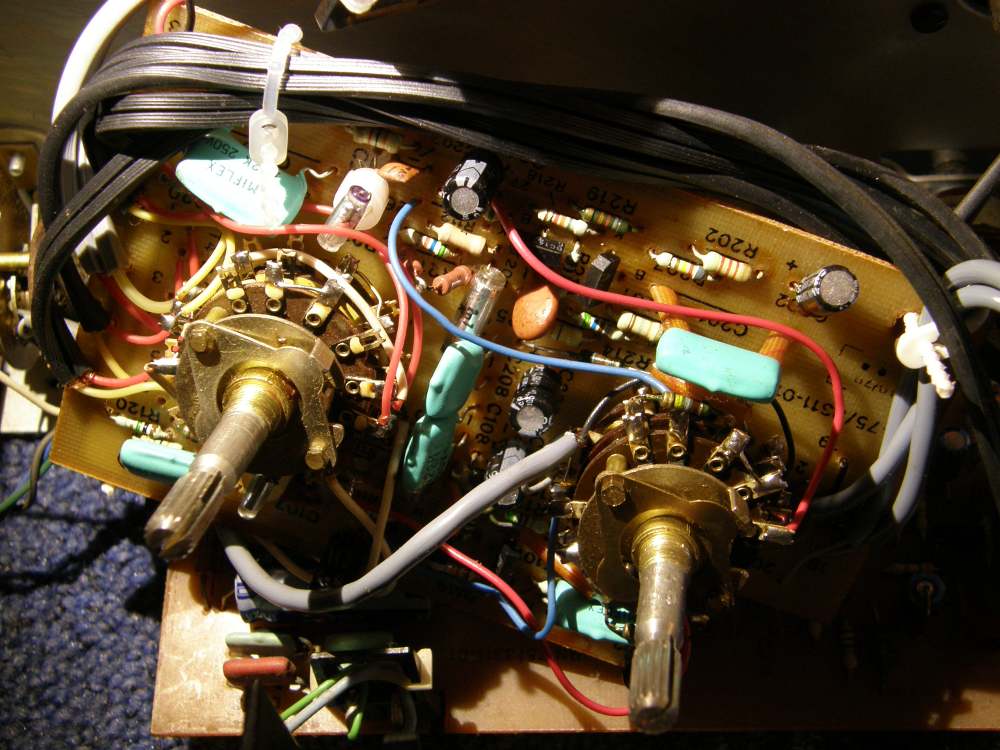

 | Le circuit de gestion des tonalités avec ses chimiques neufs. | |

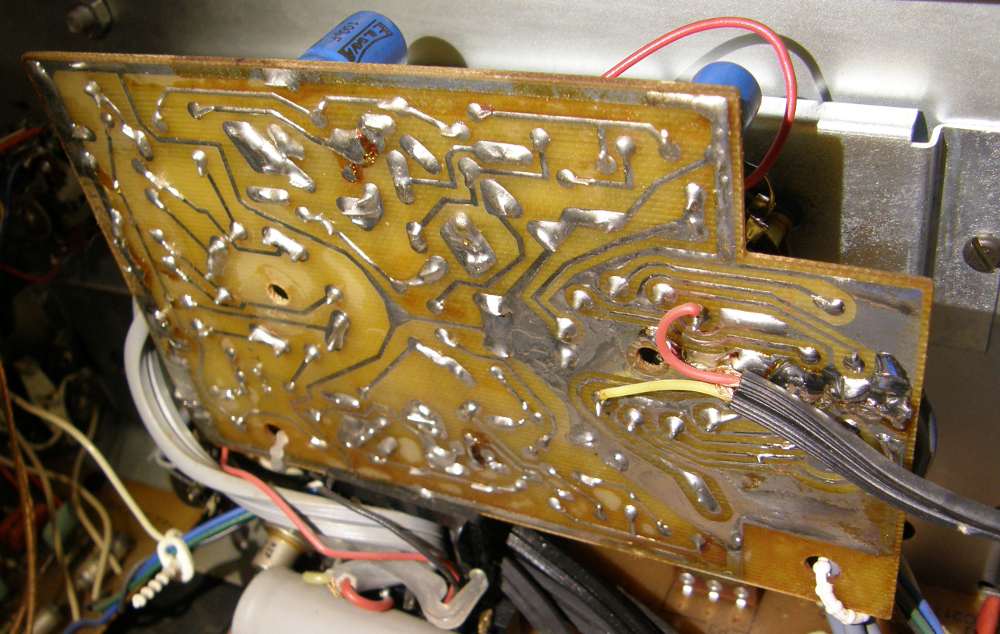

 | La plaque des sélecteurs de sources se démonte par l'arrière de la façade. | |
 | Le royaume du mauvais contact qu'il est nécessaire d'asperger de F2. | |

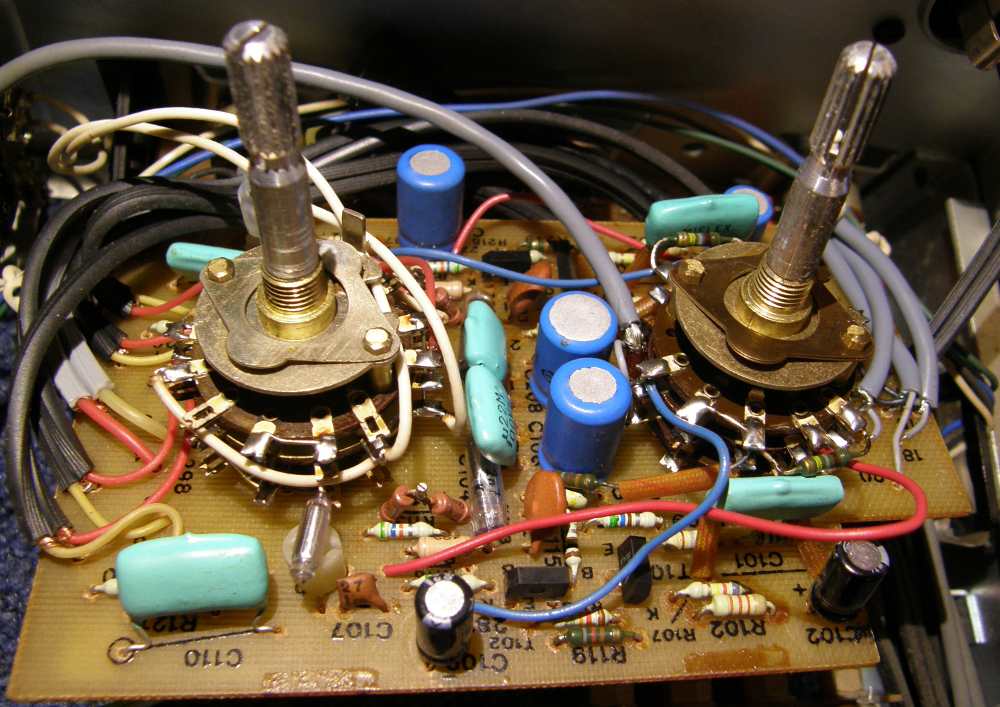

 | Après F2 + chimiques neufs. | |

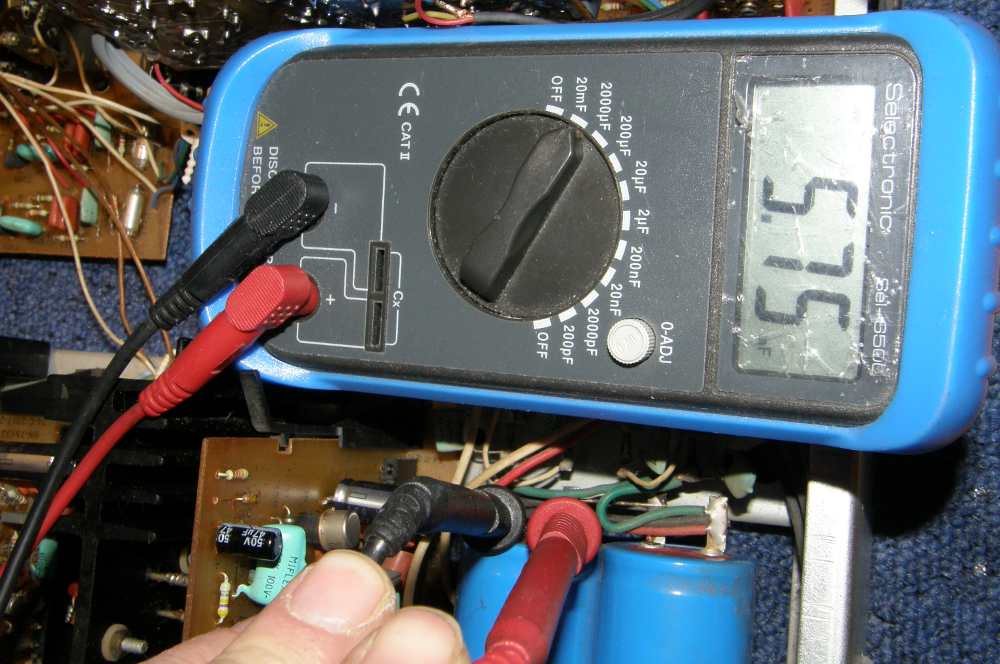

 | Les gros condensateurs d'alimentation sont encore dans les clous avec leurs valeurs largement supérieures aux 4700µF requis. | |

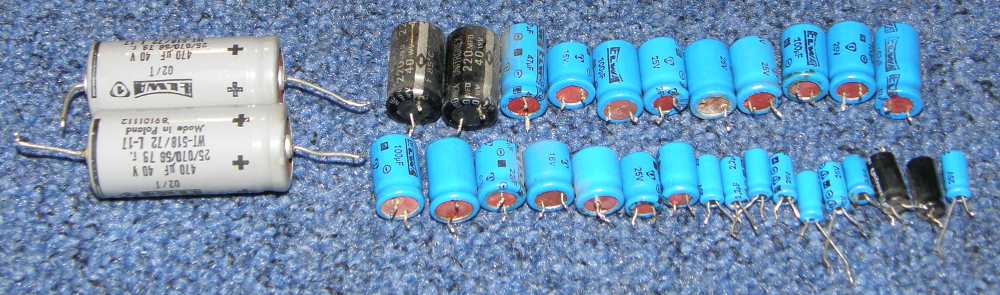

 | Récapitulatif des éléments virés. Elwa = piratage d'Elna ? | |

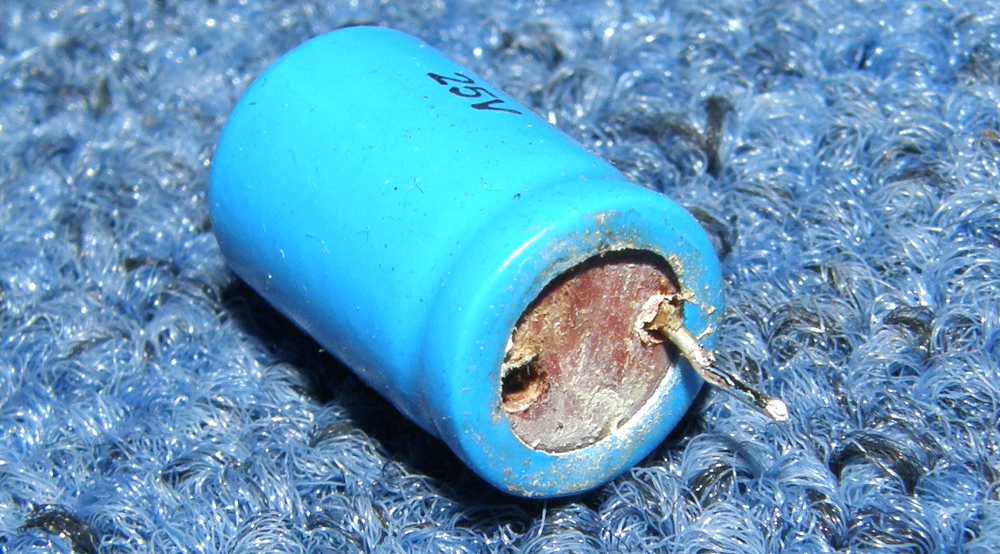

 | Il était vraiment temps de les virer, le spécimen ci-contre a perdu l'une de ses pattes en tirant à peine dessus. | |

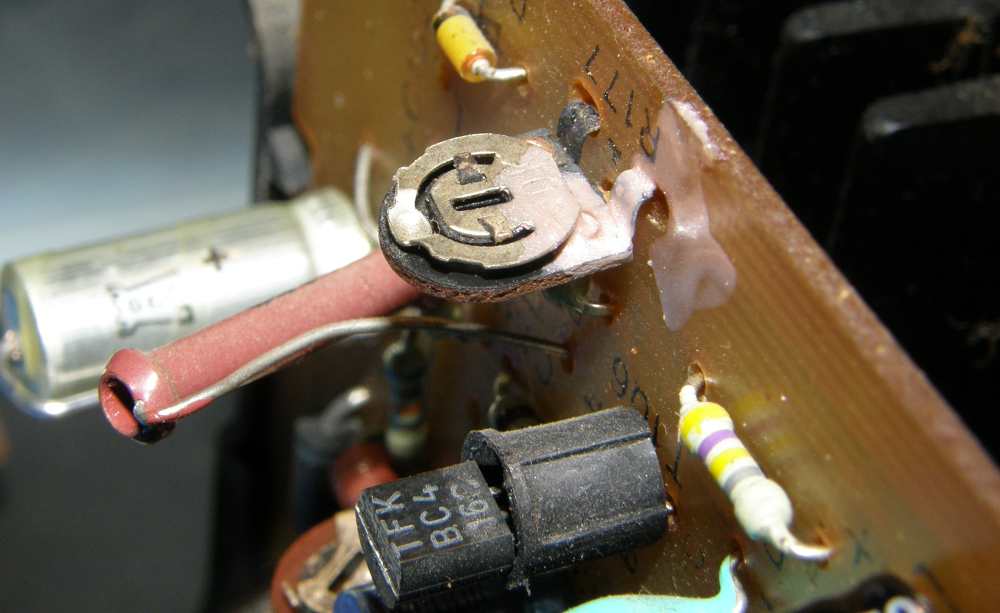

 | Après
lui avoir collé une giclée de F2 il faut agir sur cet ajustable pour
effectuer le réglage du zéro volt continu au niveau des sorties HP. La flaque beige est du verni à ongles que j'ai ajouté pour bloquer le curseur. | |

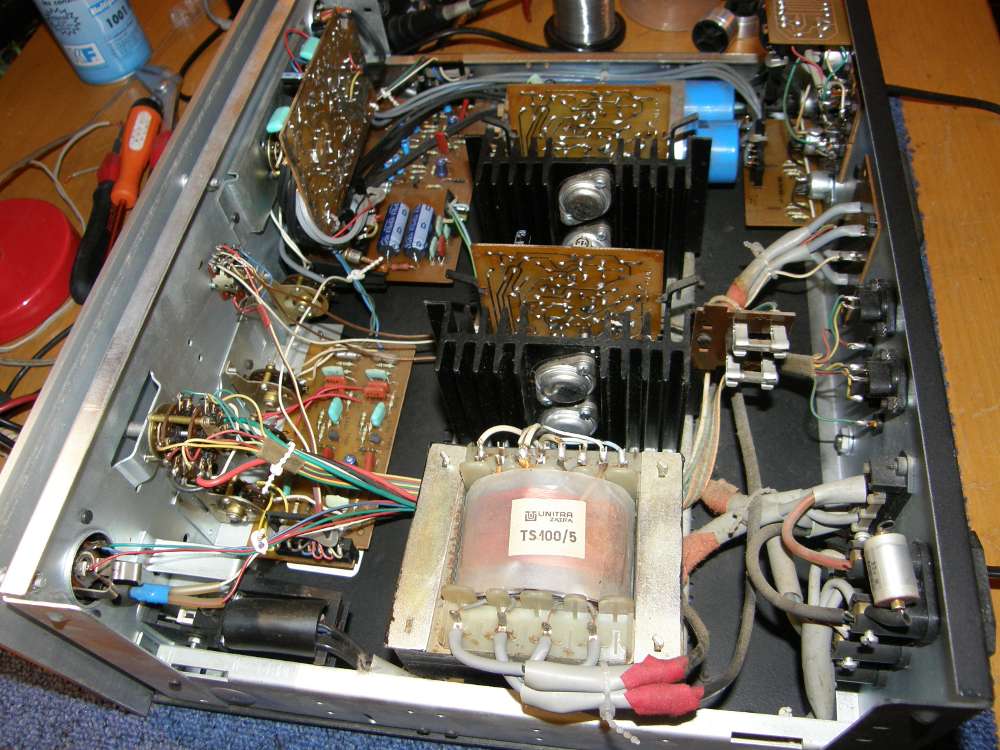

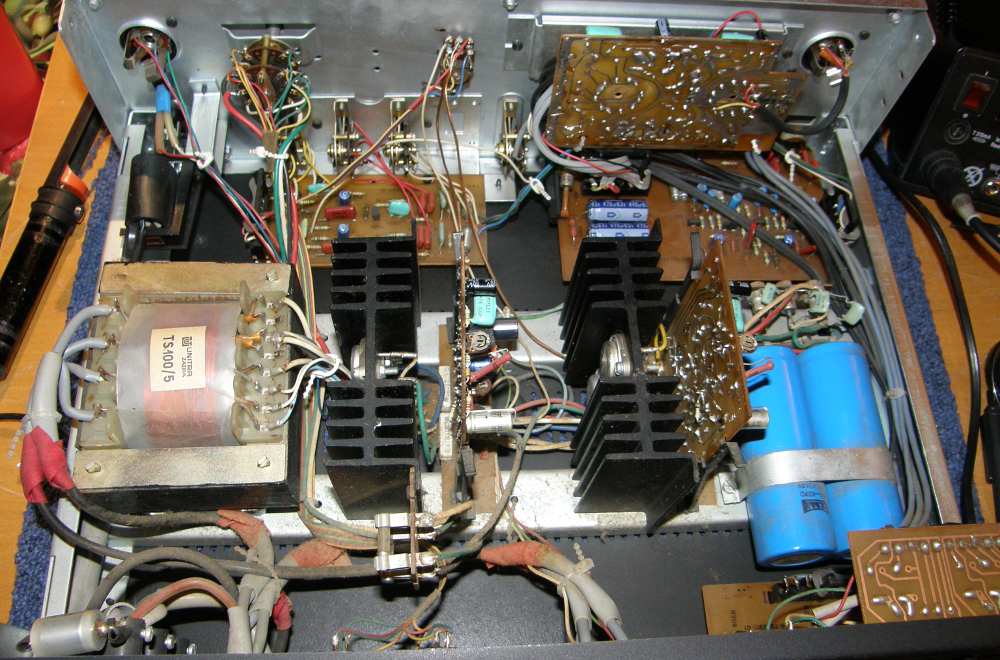

 | Vue d'ensemble avant fermeture et mise en prod. | |
 | Comme
pour pas mal d'amplis, à moins d'avoir de l'argent à foutre par la
fenêtre, inutile de lui coller des câbles HP de la mort quand on voit
le diamètre ridicule de ce qui est utilisé en cet endroit à l'intérieur. |
Un bon compromis très abordable.
Prix moyen en 2015: 80€
