AMPLI SILICIUM
DUAL
CV31
Quadroeffect
 | Un intérieur spacieux rempli de vide. | |

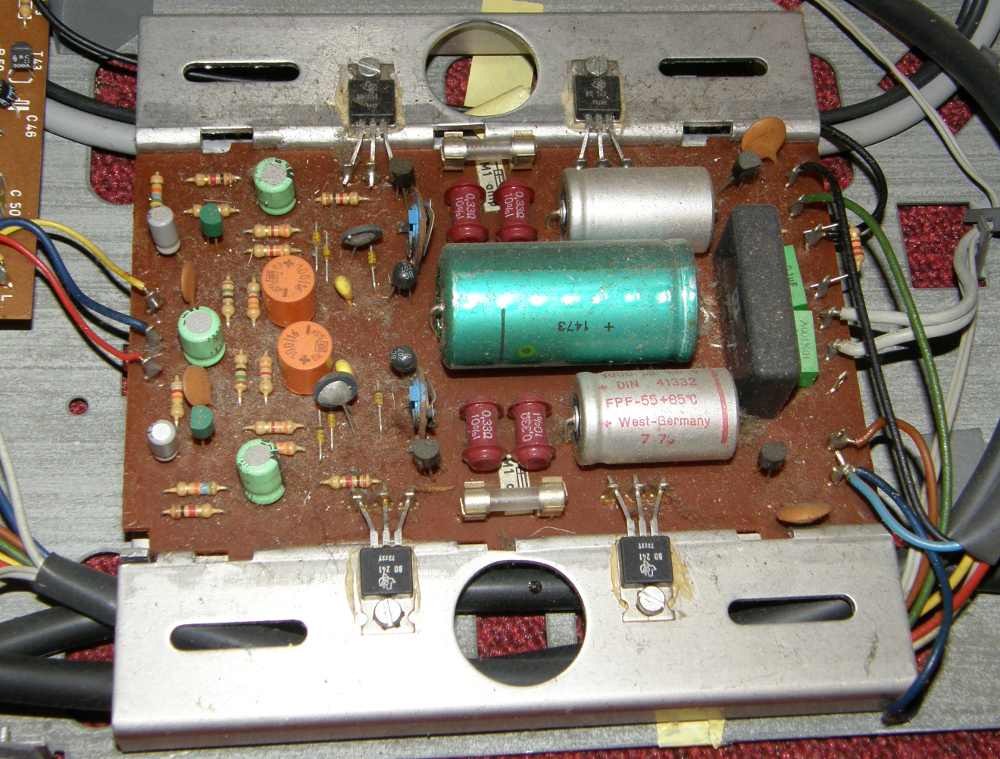

 | Le module ampli & Alim. Le passage des fils de modulation se fait sous les dissipateurs, élégante astuce d'optimisation de blindage. Sur le gros chimique central, une date de fabrication: Année 73 semaine 14. Il sert au filtrage de l'alim qui ne se fait qu'en +31V. Les deux condos gris à ses cotés sont en sorties BF. | |
 | Arrivée secteur et transfo. | |
 | Préampli phono. | |

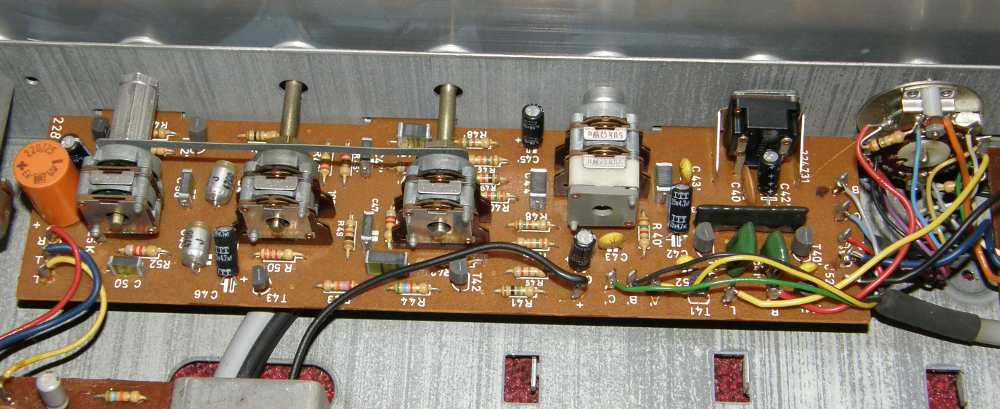

 | Préampli et gestion des tonalités. Comme toujours chez les Allemands, utilisation de potentiomètres HDG. | |
 | Extraction du circuit imprimé par glissement après torsion des ergots métalliques. | |
 | Changement des chimiques. | |
 | Ces deux spécimens ont mieux résistés que les autres, probablement en raison de leur scellements étanches. | |
 | Eléments changés. | |

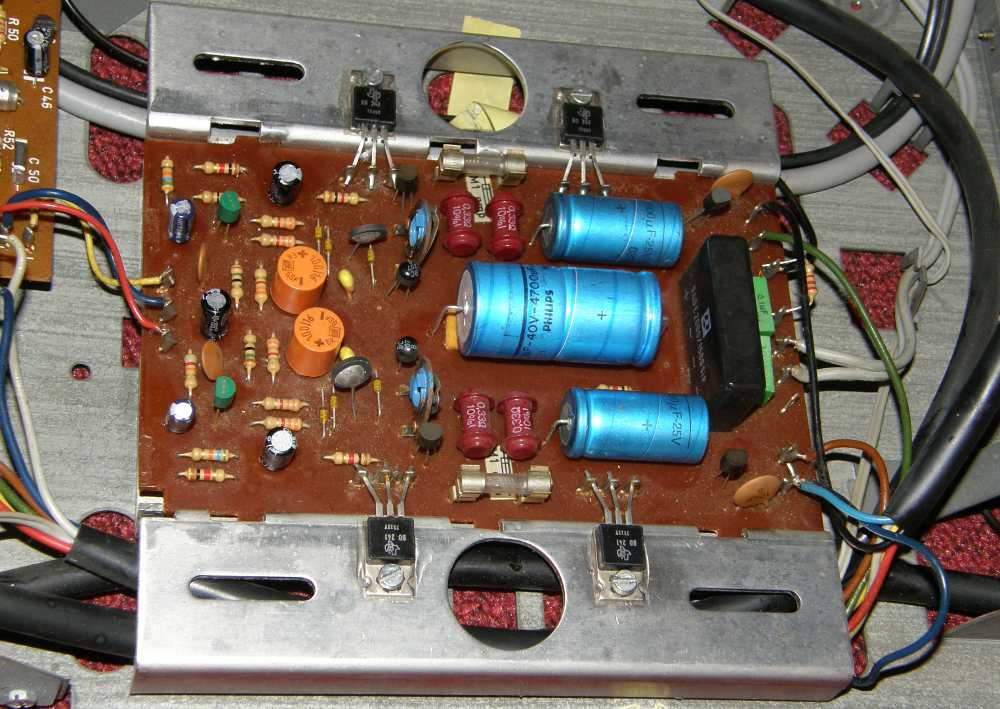

 | Paré à reprendre du service. Pour les réglages, voir dans le service manual (lien en bas de page). | |
 | Sorties aux normes DIN avec prise quadro à droite. |
Un ampli "standard" qui se démène pas trop mal malgré ses 2x10W
Prix moyen en 2015: 40€
Prix moyen en 2015: 40€
