DYNACO PAT-4

---

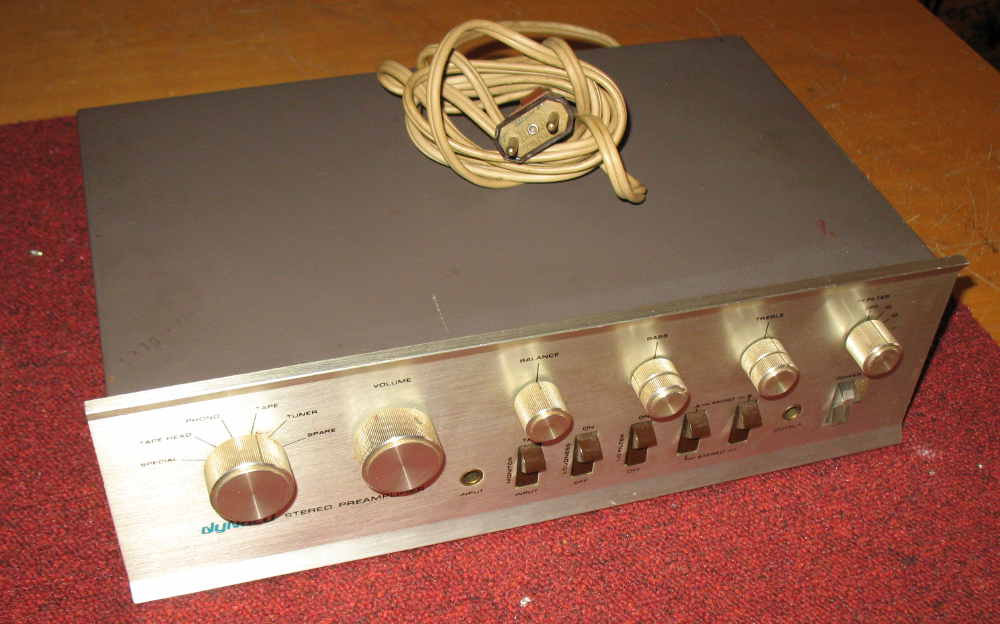

		La bête dans son jus, ou plutôt devrais-je dire dans sa crasse!

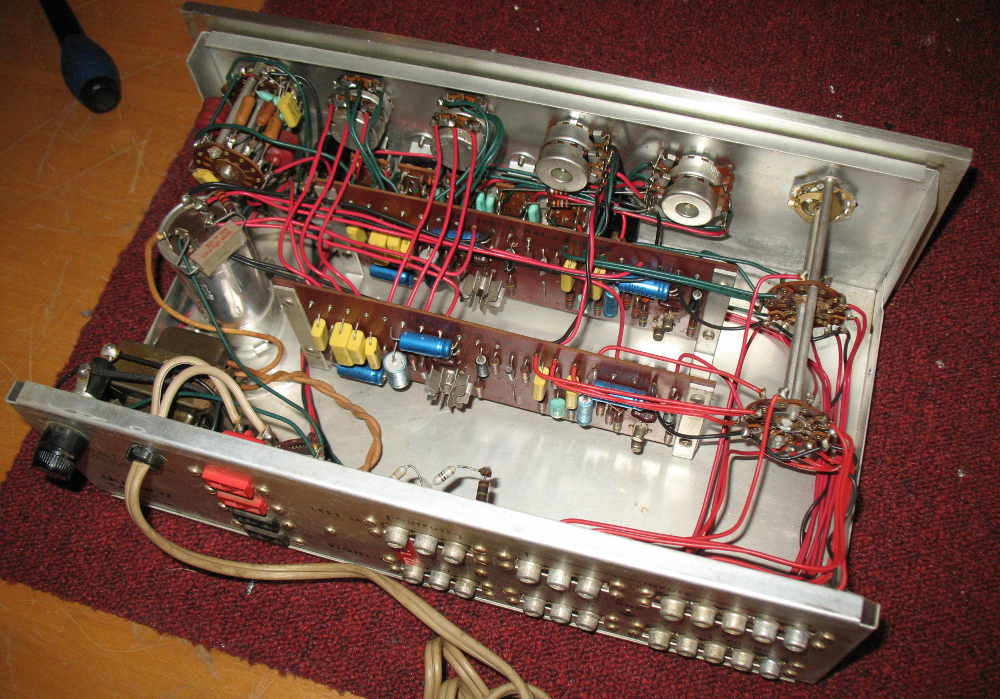

		Un intérieur très clean et proprement câblé.
		Le gros du travail de restauration sera effectué sur les composants dont nombre d'entre eux sont vieillots.
		L'alimentation avec son chimique multiple et ses résistances en diviseurs de tension.
		Préampli phono.

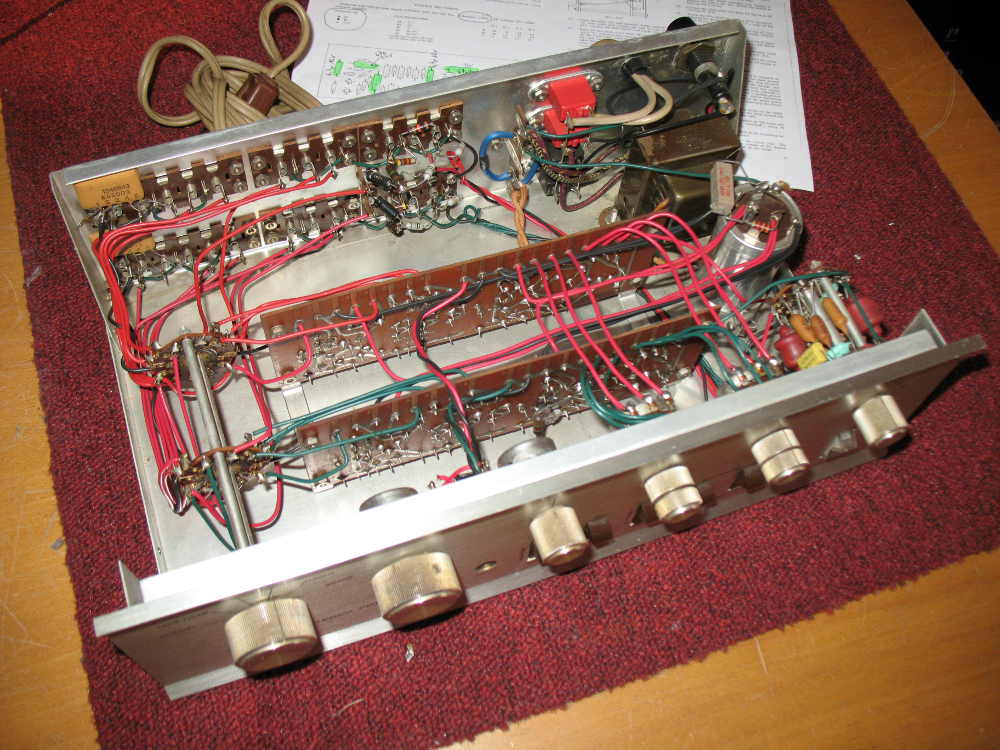

		Toute intervention sur les cartes est impossible sans décâbler et pour éviter toute erreur les fils sont étiquetés avant leur dessoudage.

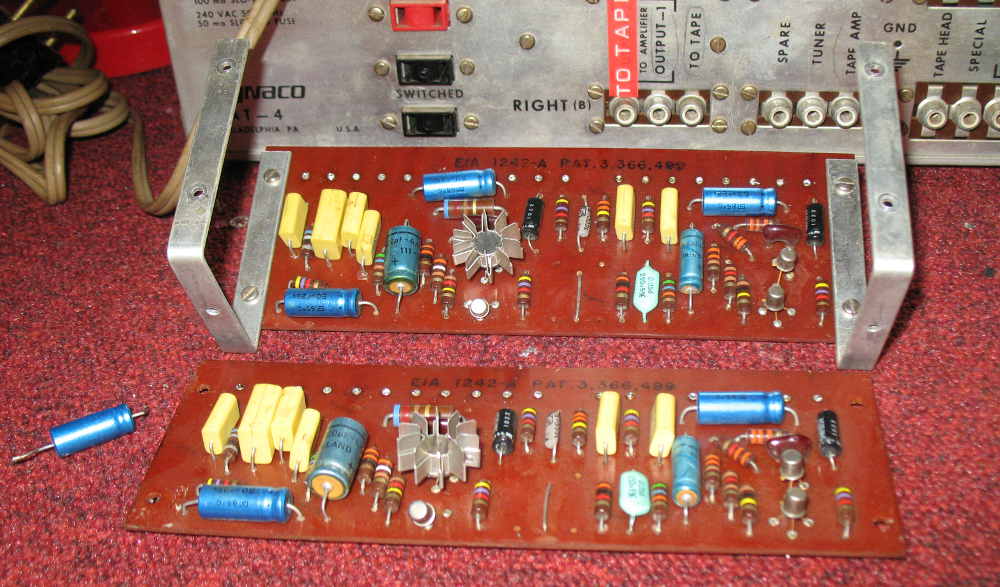

		Les deux cartes avec leurs composants d'origine, les chimiques sont à la ramasse. Comme toujours chez Dynaco il faudra remplacer les résistances carbones agglos celles-ci ayant la facheuse tendance à devenir bruyantes et avoir de grosses dérives.

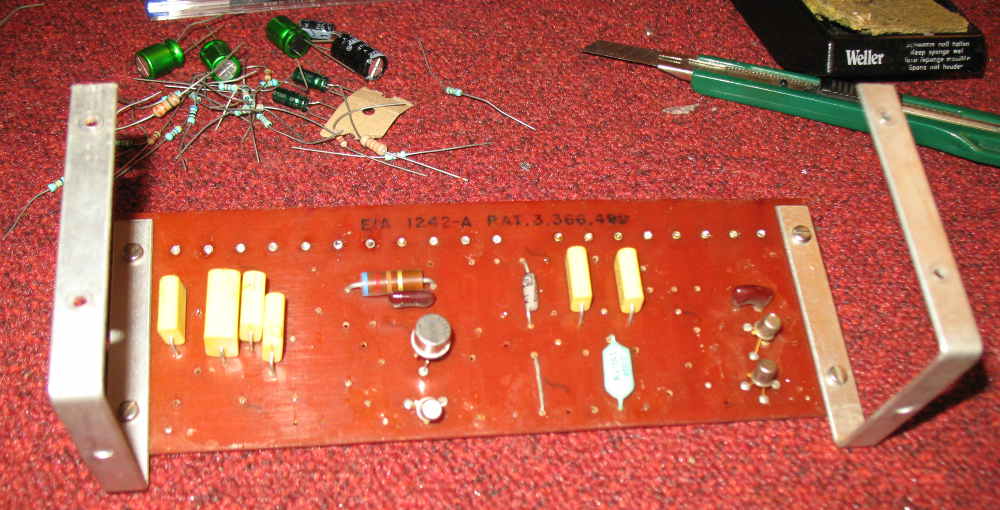

		Paré à recevoir les nouveaux venus. Les films plastiques sont OK et restent en place.

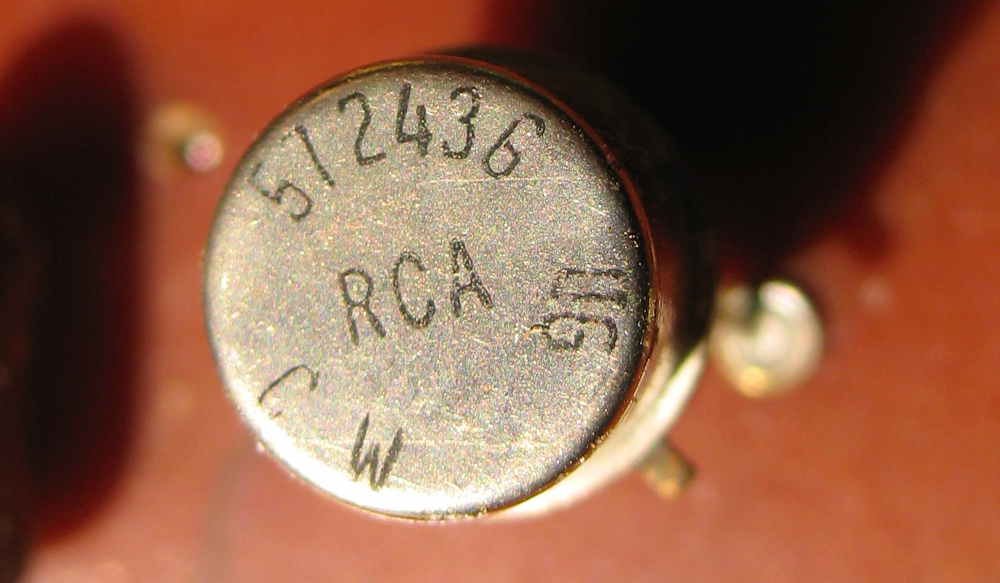

		Le transistor de "puissance" est un bon RCA des familles.

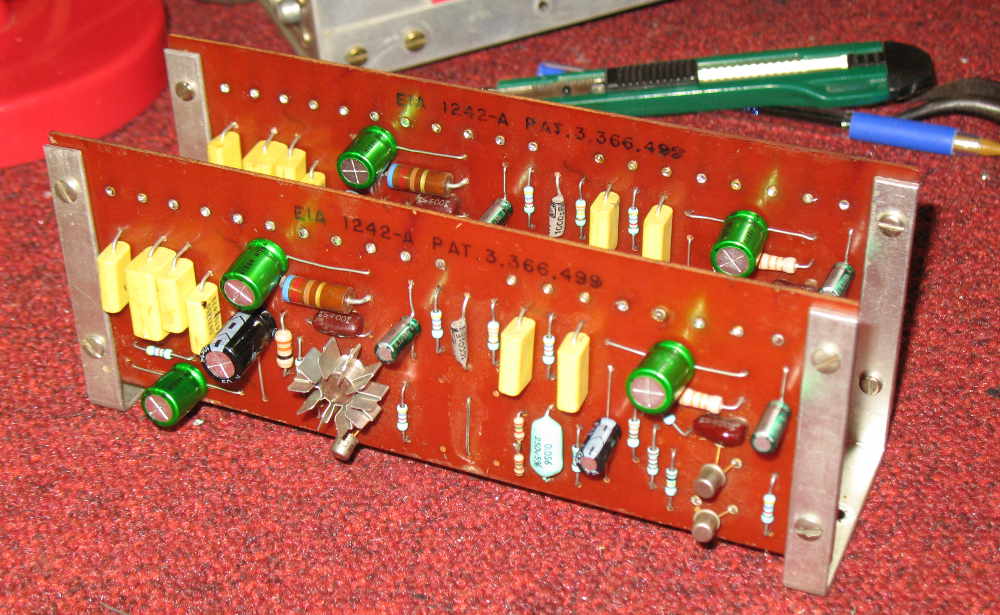

		Les cartes équipées de chimiques Muse et résistances à couche.
		Une étrange adaptation faite par l'ancien proprio pour adapter les sorties à son magnéto.

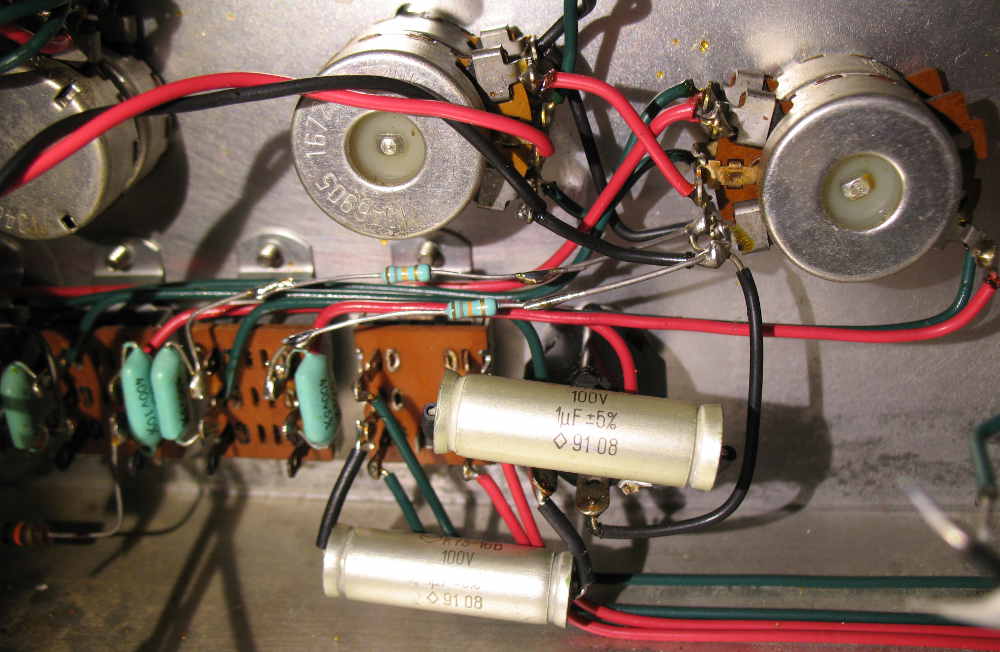

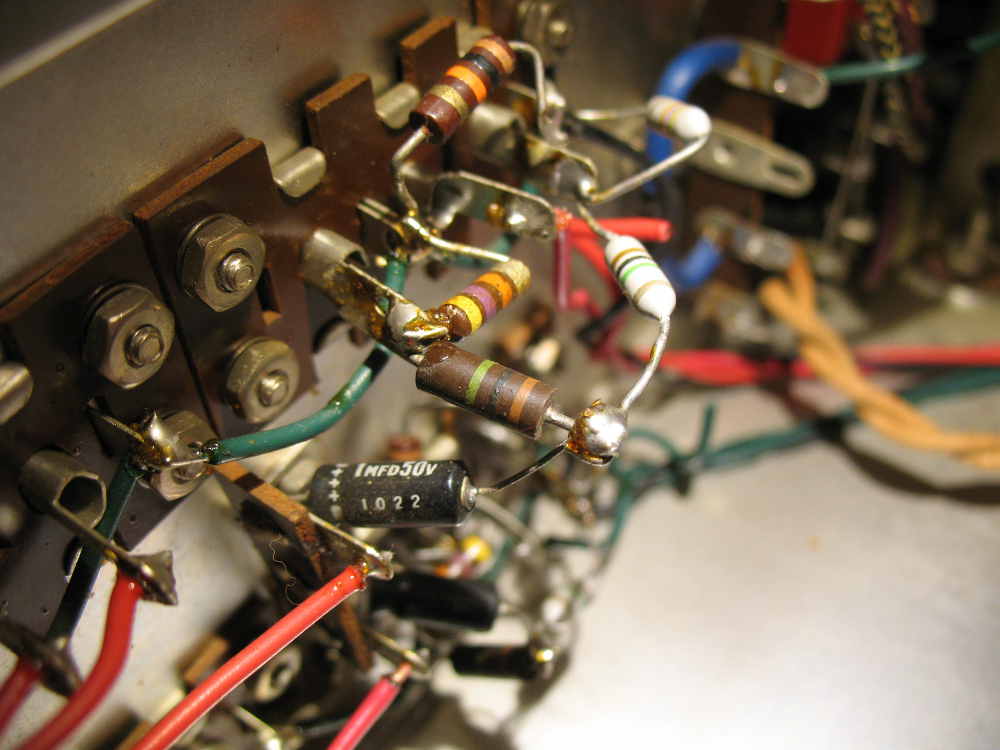

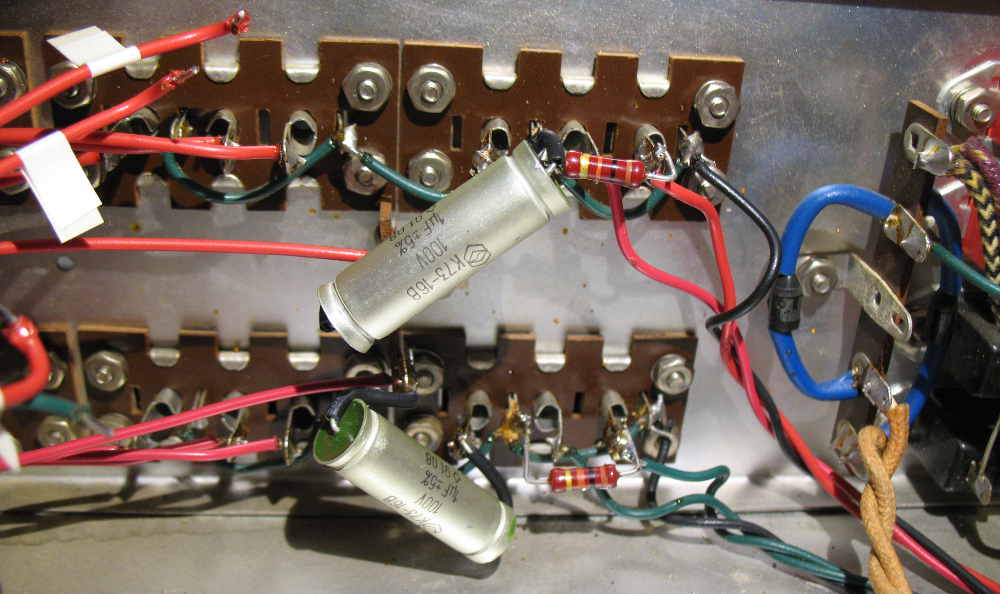

		Adaptation supprimée et remise en situation d'origine avec néanmoins cet upgrade en résistances à couche d'oxydes et condos mylars Russes.
		L'entrée jack 6,35 avant upgrade.
		L'entrée après upgrade similaire à celui des sorties.

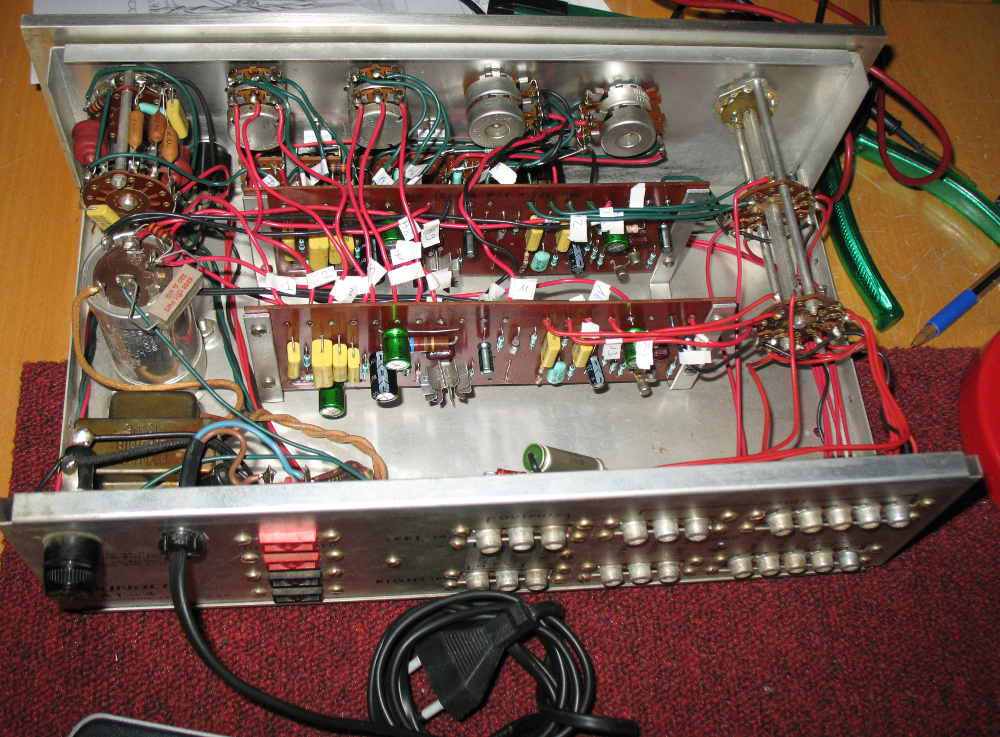

		Remise en place des circuits et soudage des câbles. Mise en place d'un nouveau cordon secteur.
		Le sélecteur de filtre avant intervention.

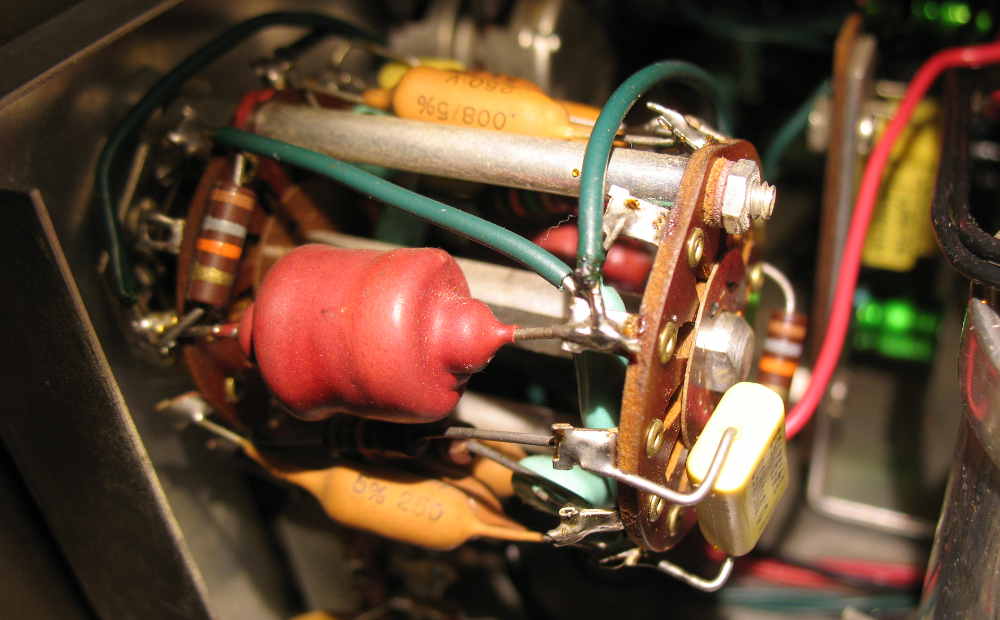

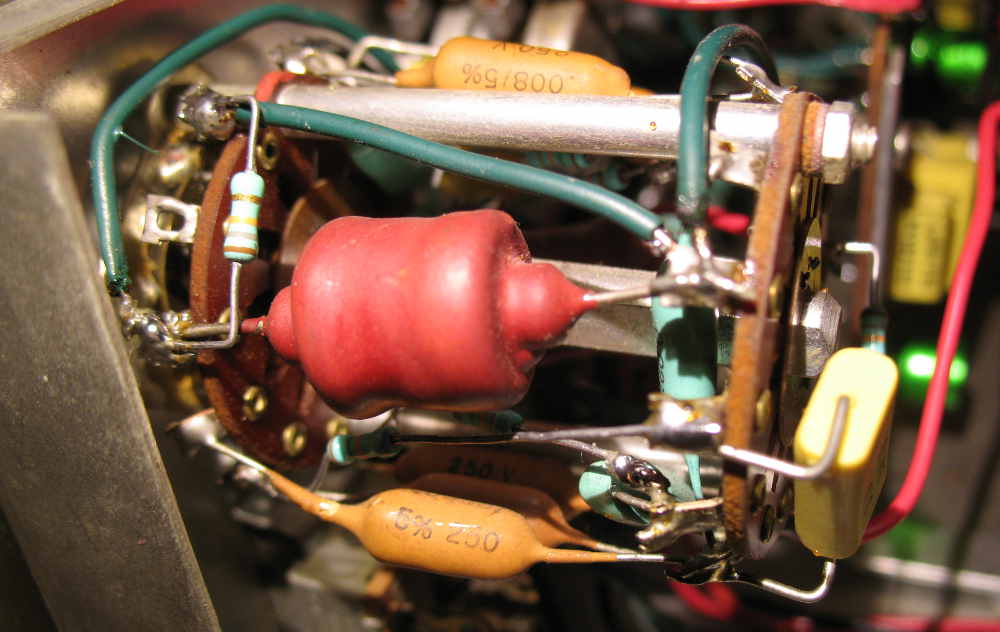

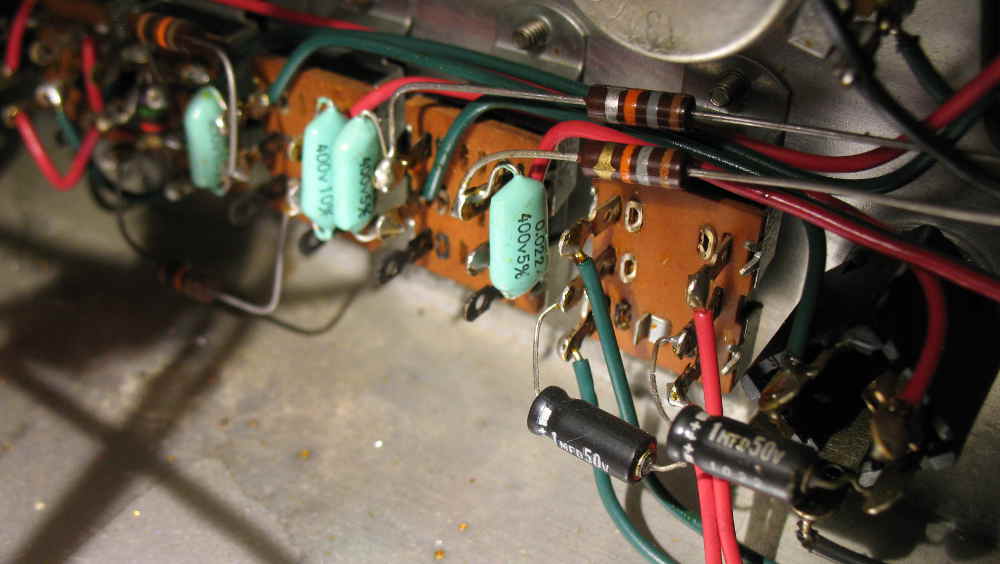

		Après remplacement des résistances à tube de carbone.
		Changement de la résistance du pont diviseur. Quand j'en aurai le temps et le courage je remplacerai tout ça par une alim régulée maison.

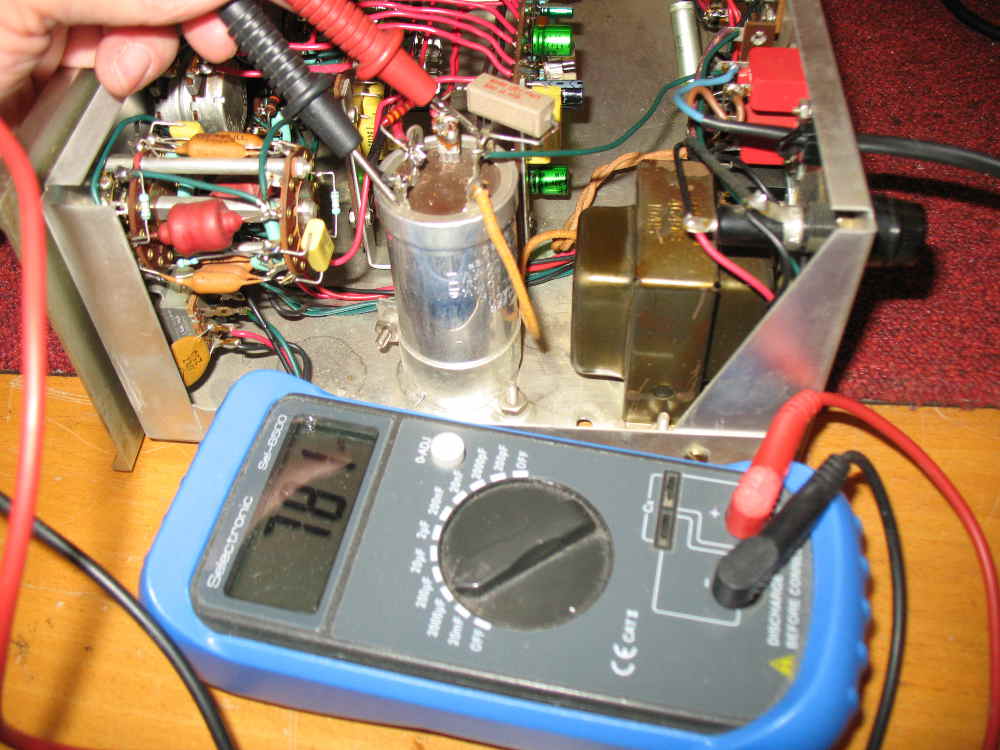

		Malgré son âge avancé ce condo multiple est toujours dans les clous.

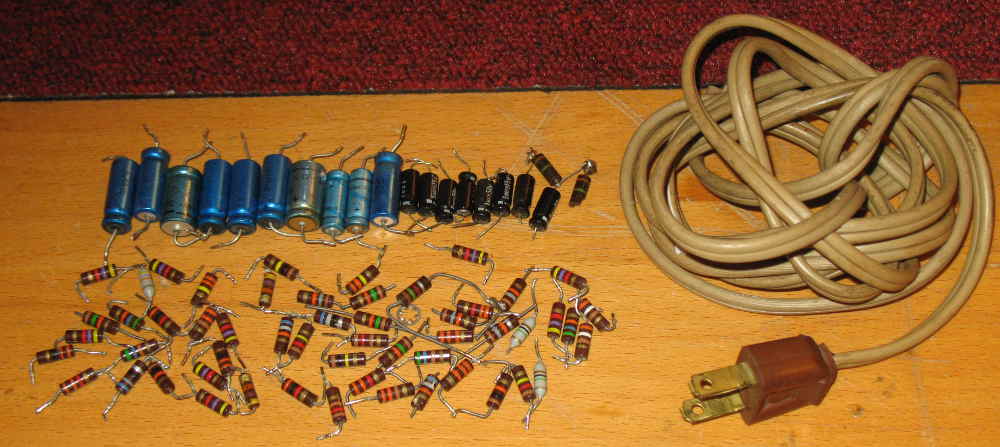

		Eléments changés.

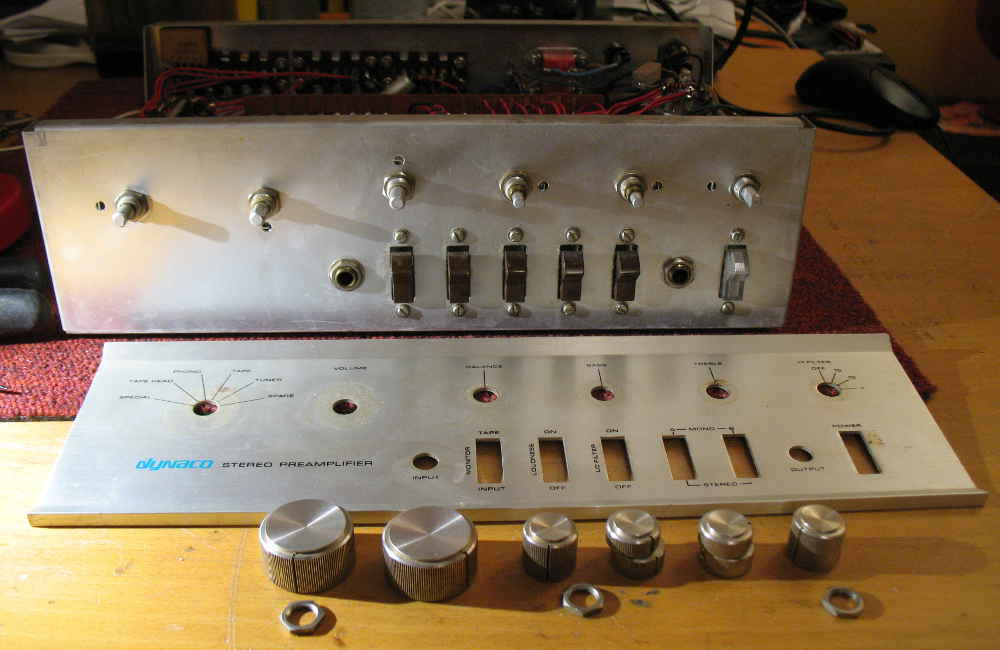

		Nettoyage de façade effectué avec bombe de mousse + vieille brosse à dents. On remarquera la présence de splendides boutons en alu massif.

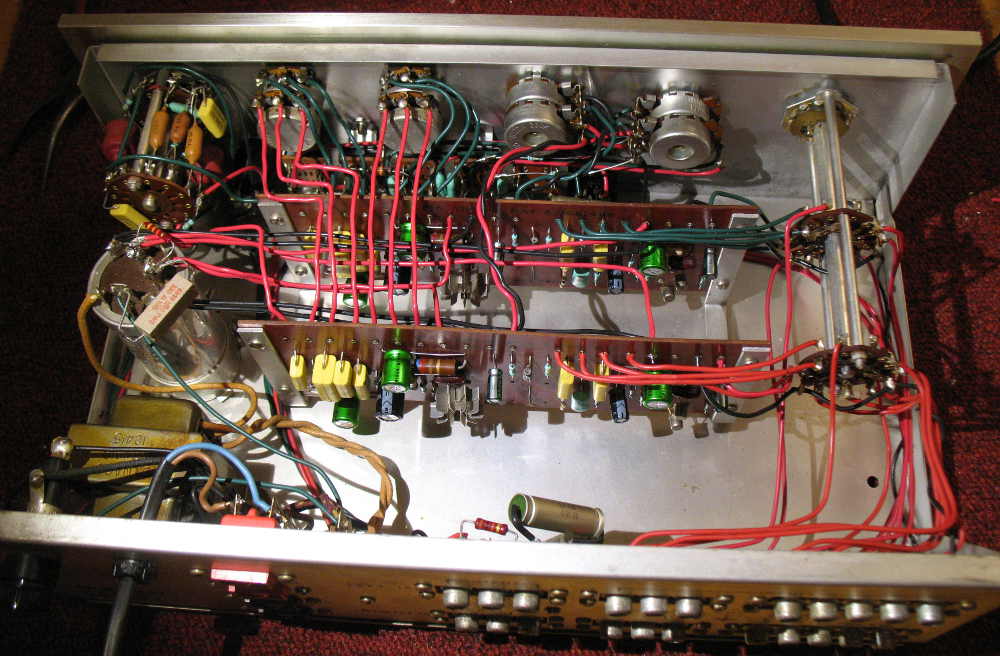

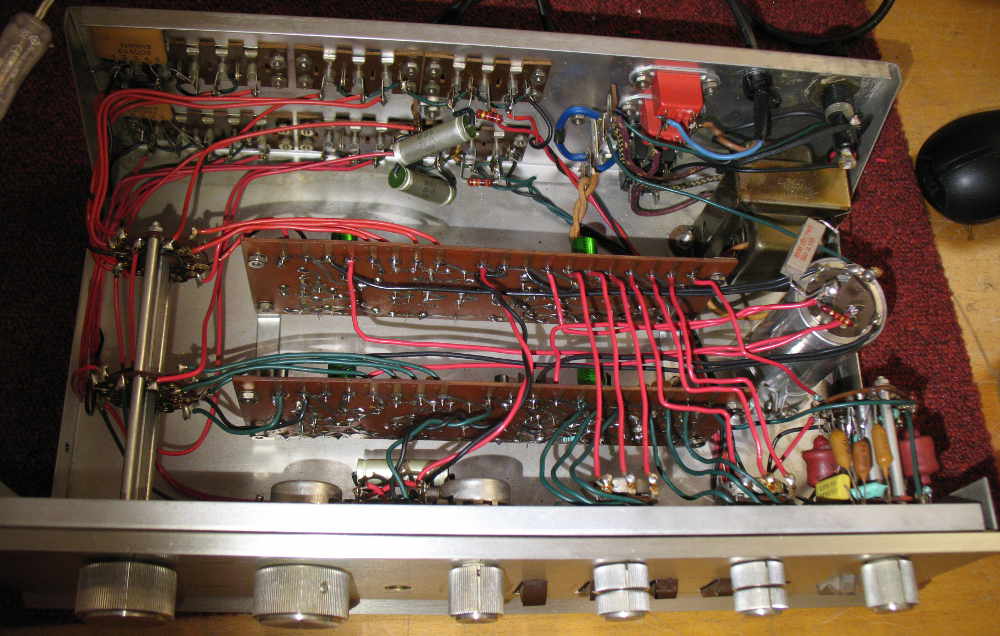

		Une photo avant fermeture.
		Une ultime photo avant fermeture ;-)
		L'arrière et sa connectique.
		Ce préampli date de 1967, époque de transition durant laquelle le silicium commençait à prendre le pas sur le germanium.

---

---
