FRANCE ELECTRONIQUE CH105

Cure de jouvence pour un ampli bien de chez nous

---

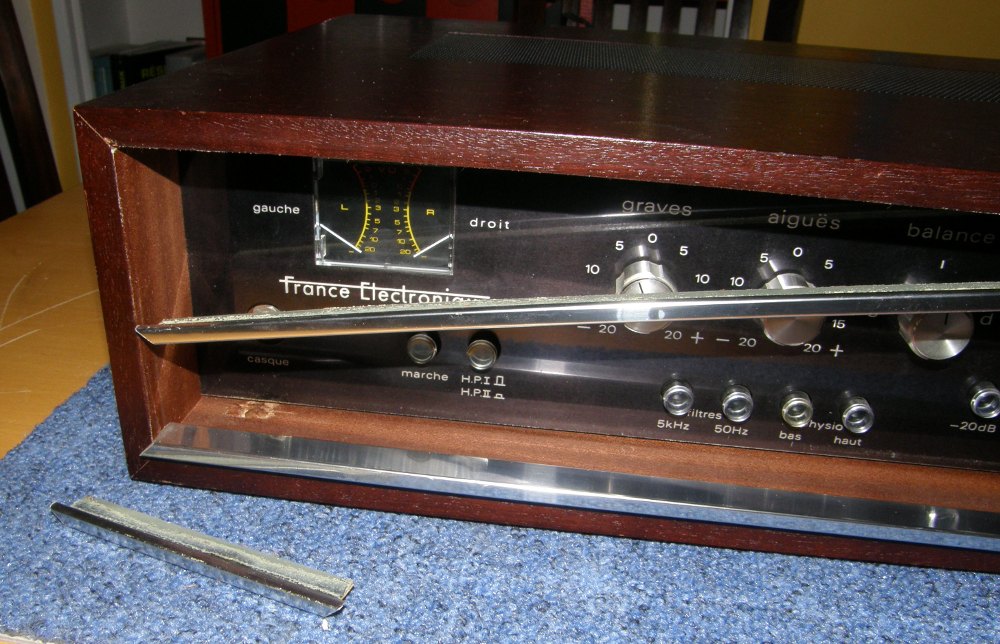

		Premier casse-tête: commment sortir l'intérieur du coffret quand cela ne passe ni vers l'avant ni vers l'arrière en raison d'un blocage au niveau des têtes de vis de la grille? Solution: enlever précautionneusement les 4 éléments du cadre chromé maintenus en place par du double face...

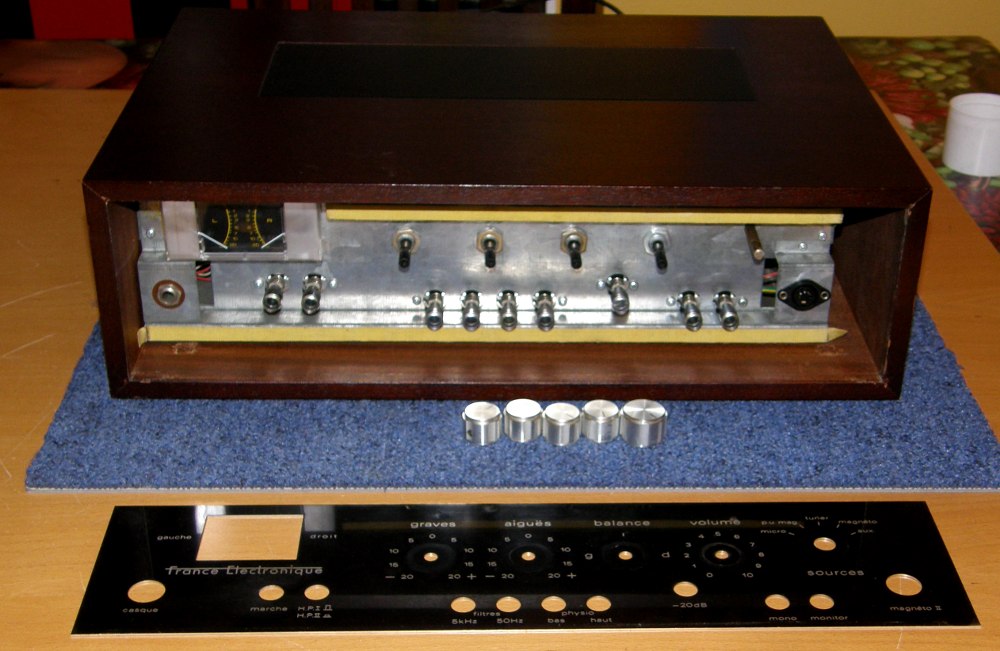

		...avancer le bloc intérieur de quelques centimètres de façon a pouvoir dévisser les boutons, démonter la façade noire et sortir enfin tout ça par l'arrière!

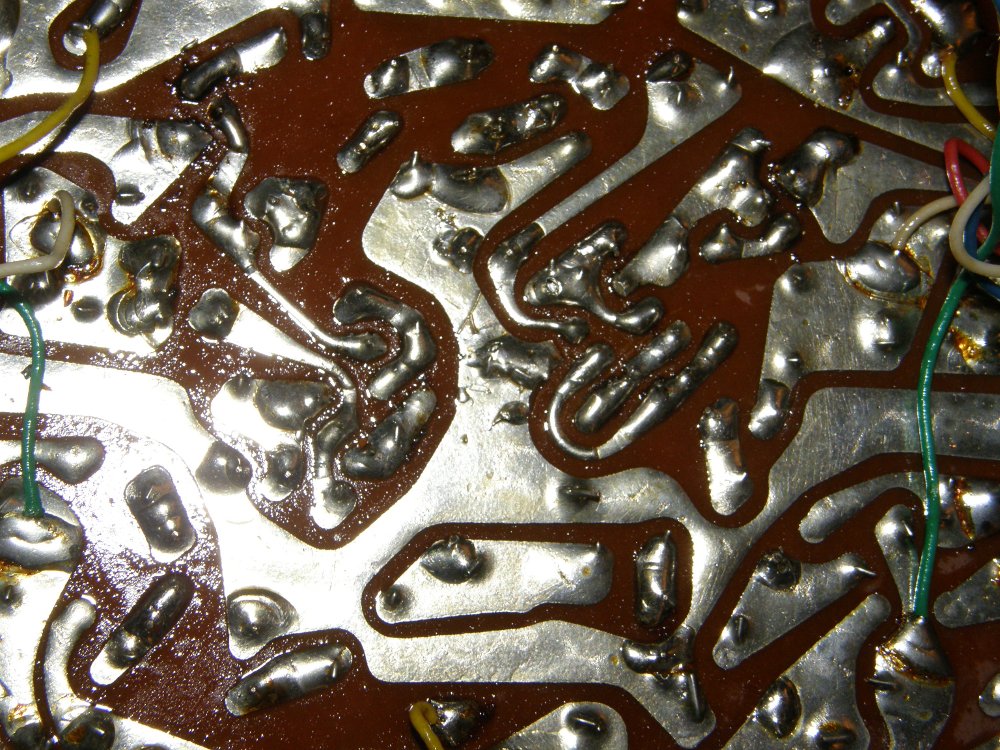

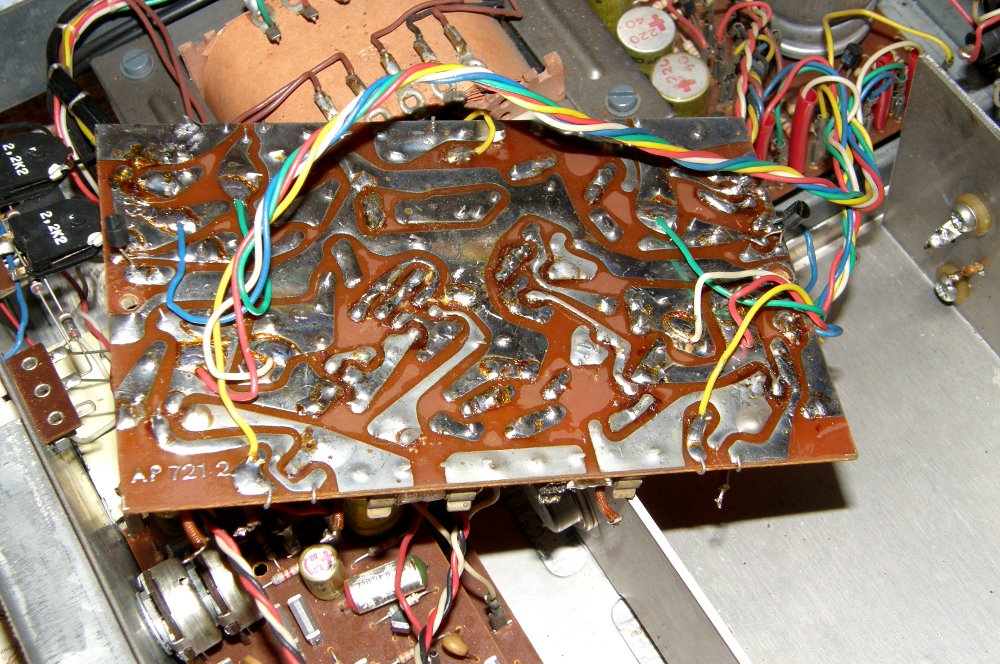

		La carte puissance ne peut être extraite qu'après dessoudage des 4 transistors de puissance. Le dessous révèle pas mal de résidus de flux de soudure pouvant camoufler des défauts. La suite est des plus classique: changement de tous les chimiques.

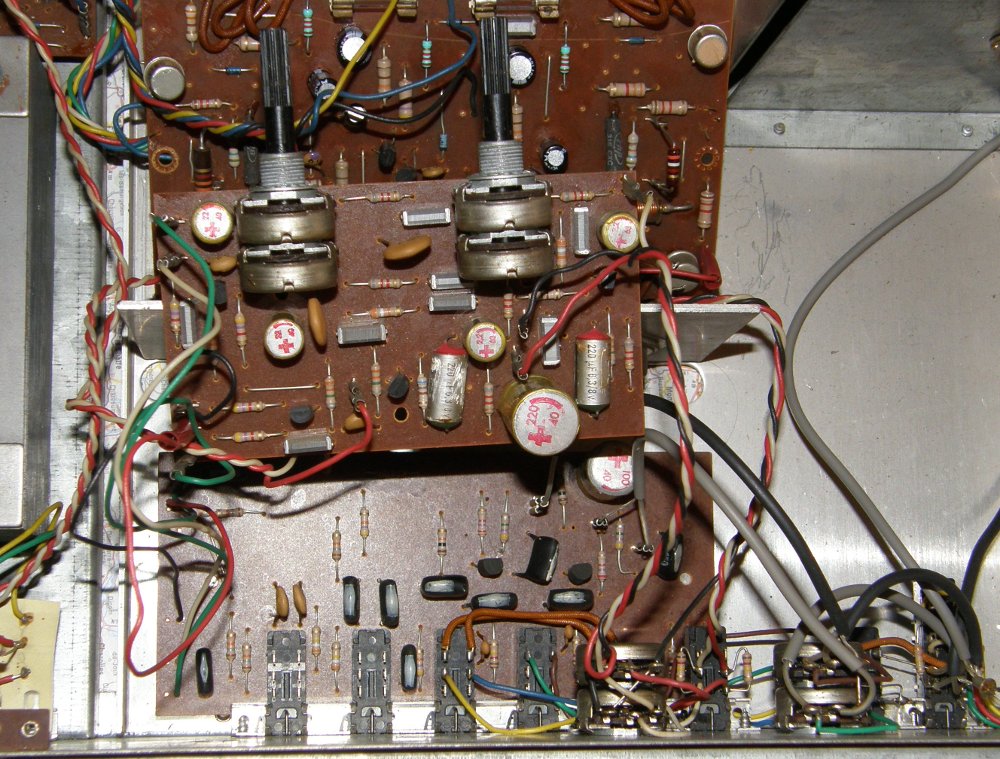

		Démontage de la carte de gestion des tonalités, maintenue en place uniquement par les vis des potentiomètres.

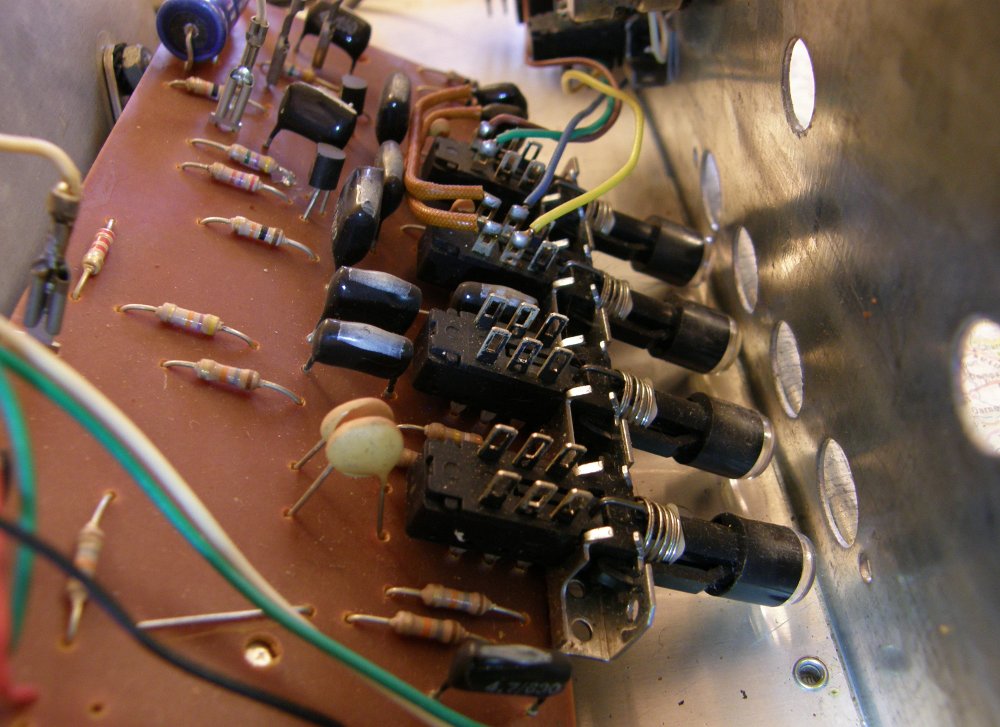

		Autre casse-tête, moins difficile que celui du haut de cette page: sortir la carte de filtrage... La solution est d'enfoncer tous les boutons poussoirs en position ON avant de reculer le circuit imprimé tout en le remontant.
		Remise en place de la carte après changement de son unique chimique.

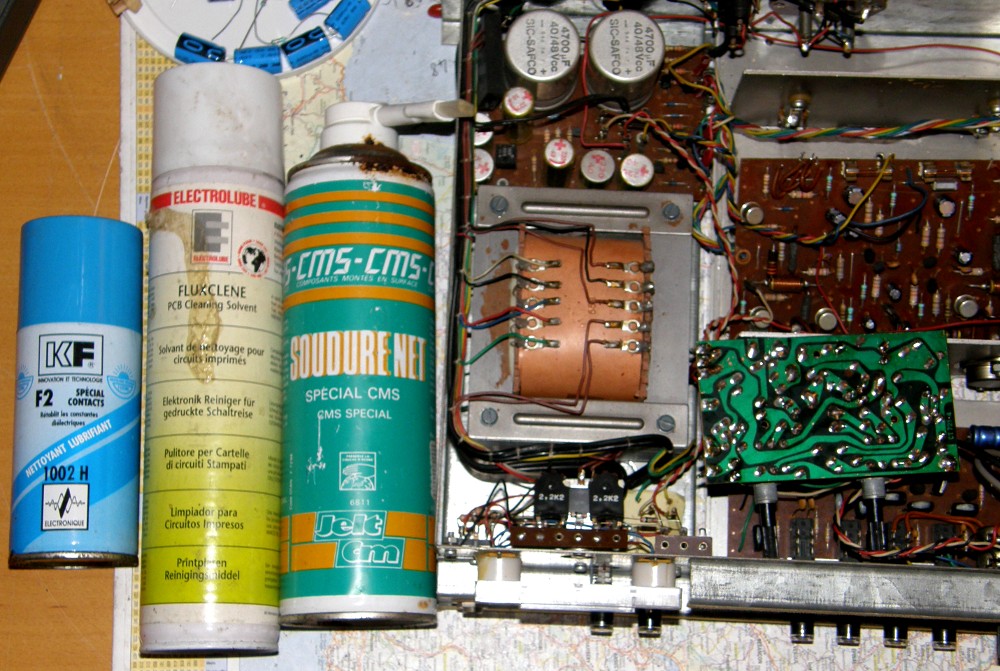

		Quelques bombes indispensables dans la panoplie du parfait petit dépanneur: le F2 et les nettoyants de flux de soudure.
		Le flux de soudure en action, terriblement efficace.

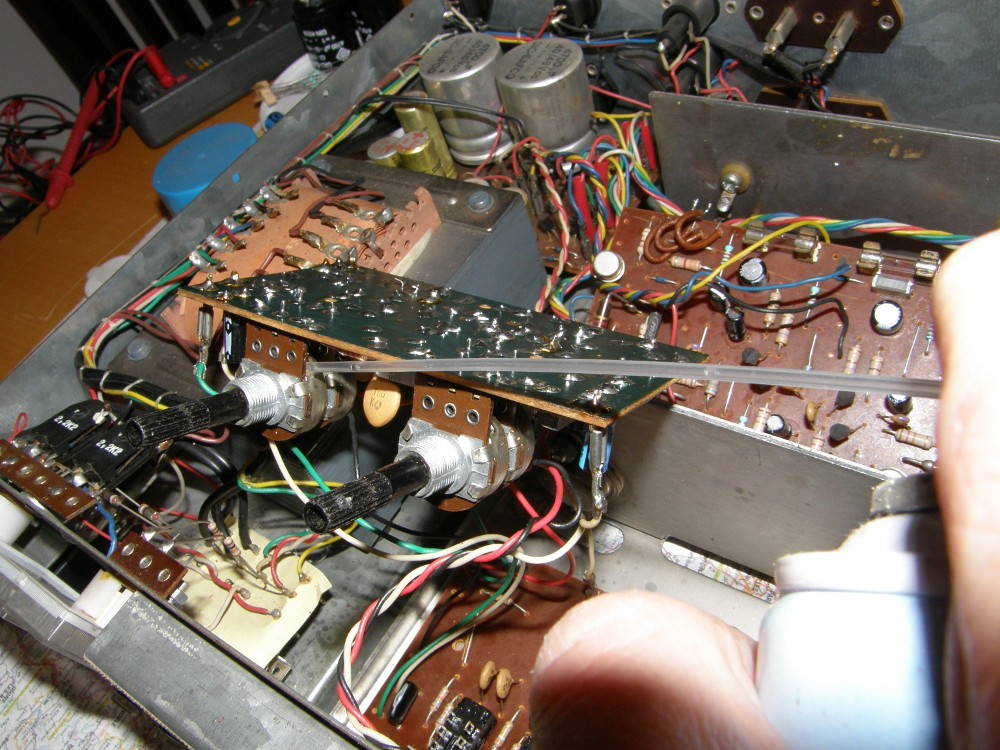

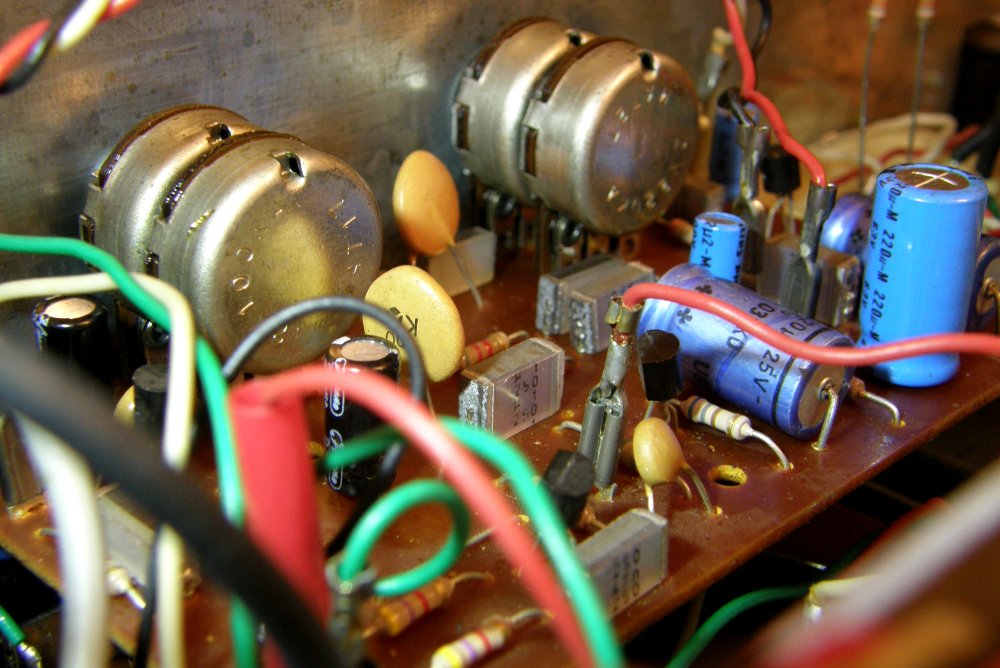

		Ne pas oublier le coup de F2 dans les potars de la carte tonalités avant son remontage car les trous d'accès seront ensuite en dessous donc inaccessibles.
		Là aussi, changement de tous les chimiques.

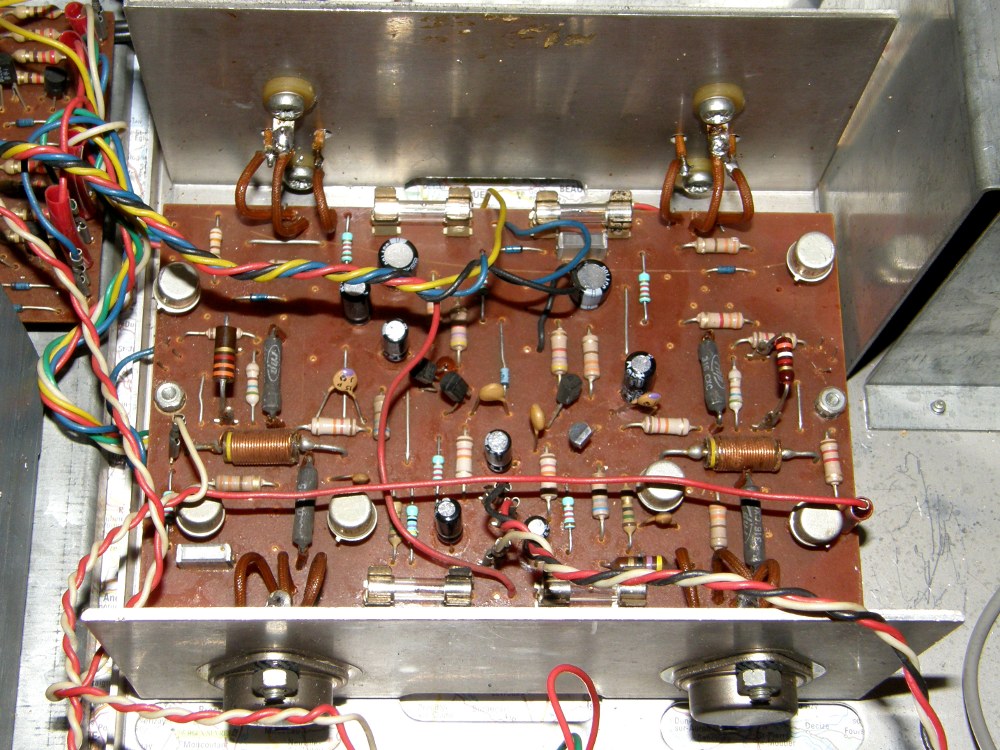

		Remise en place de la carte ampli et soudage des transistors de puissance. A propos de la graisse silicone, je n'en mettrai que plus tard et seulement si ça chauffe trop, phénomène assez rare sur les systèmes à base de 2N3055.

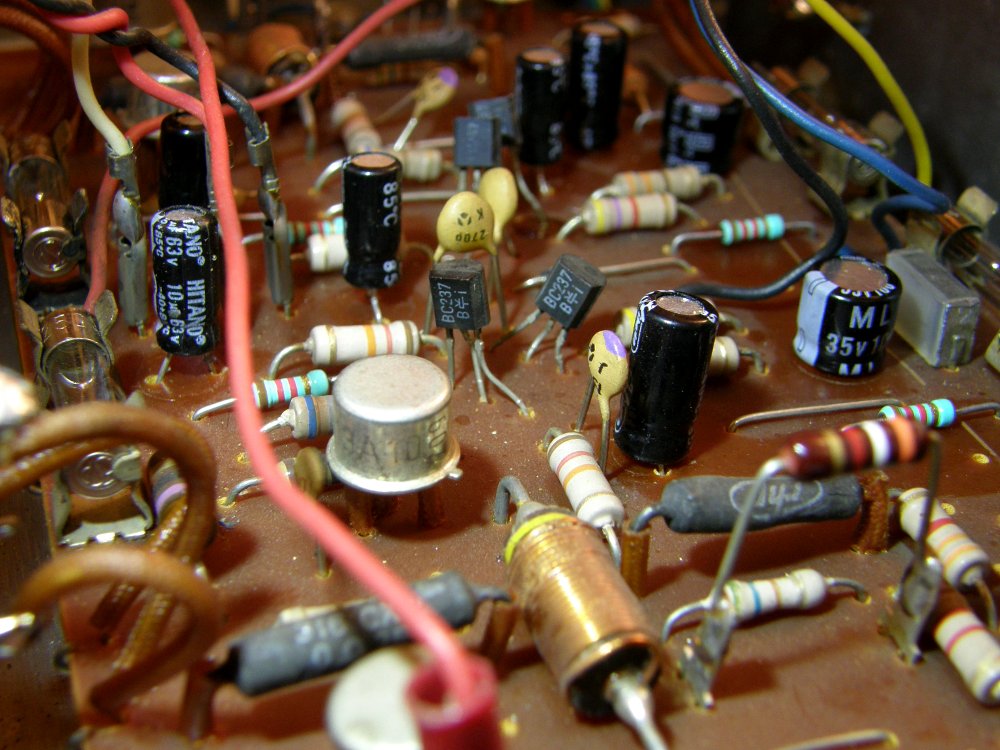

		Les condos et fusibles ont tous été changés, pareil pour les résistances douteuses (maintenant vertes). Contrôle de tous les semi-conducteurs afin de déterminer s'ils sont responsables de la fusion des fusibles.

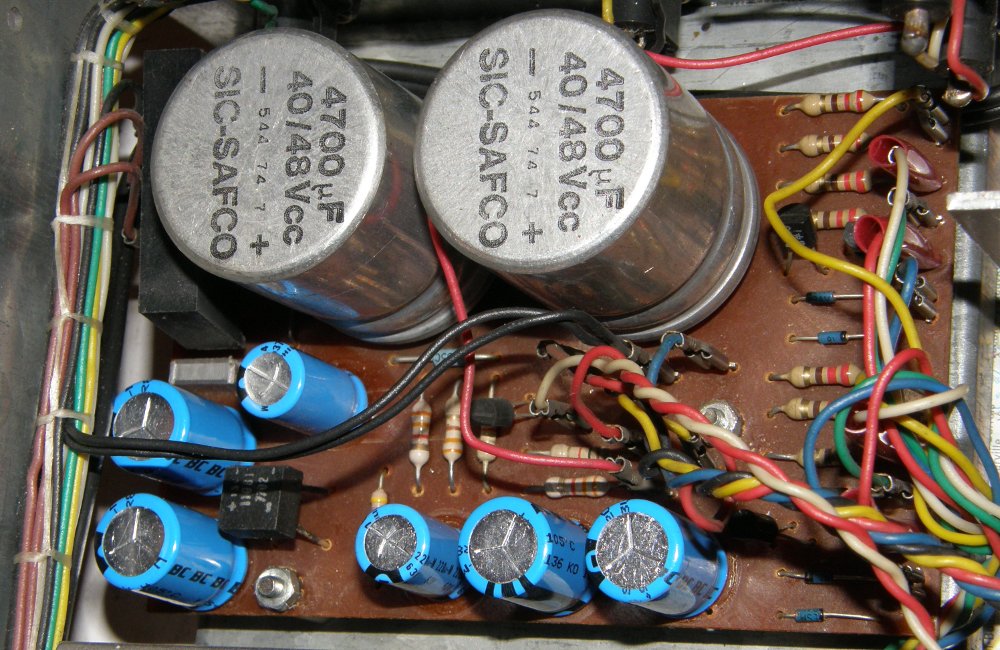

		Changement des chimiques de l'alimentation; seuls les deux gros étaient totalement OK.

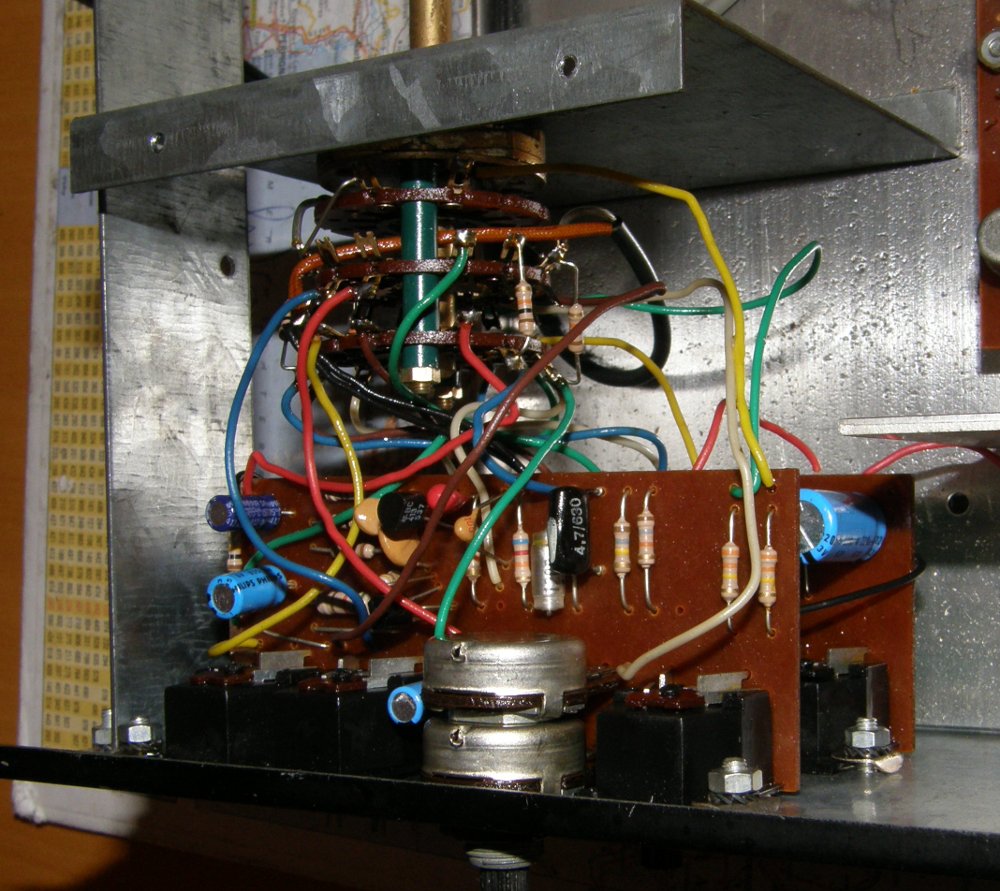

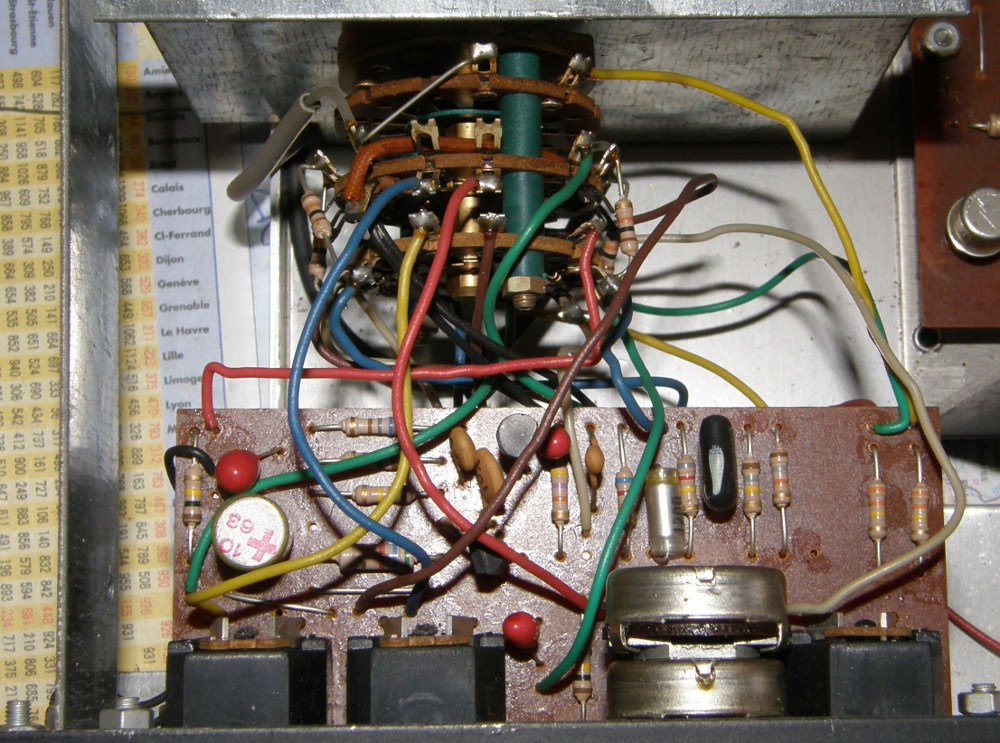

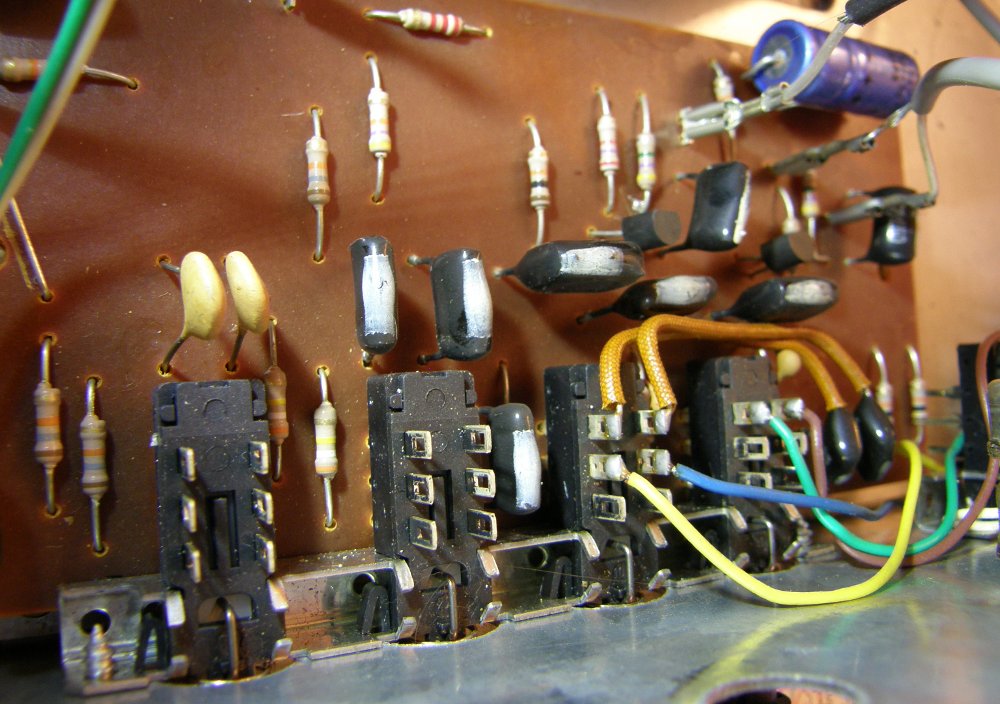

		Après démontage du carter métallique de blindage apparaissent les rotacteur de sources et cartes préamplis lignes.

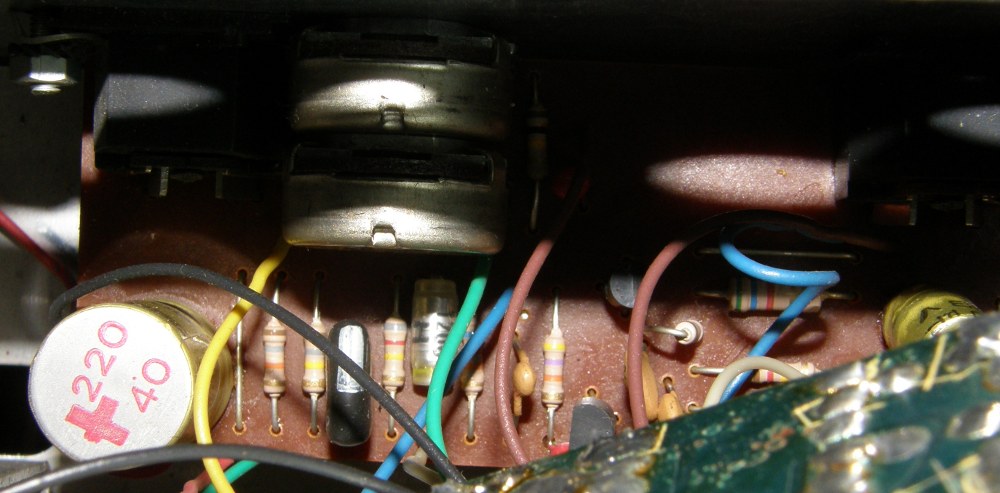

		La carte inférieure.

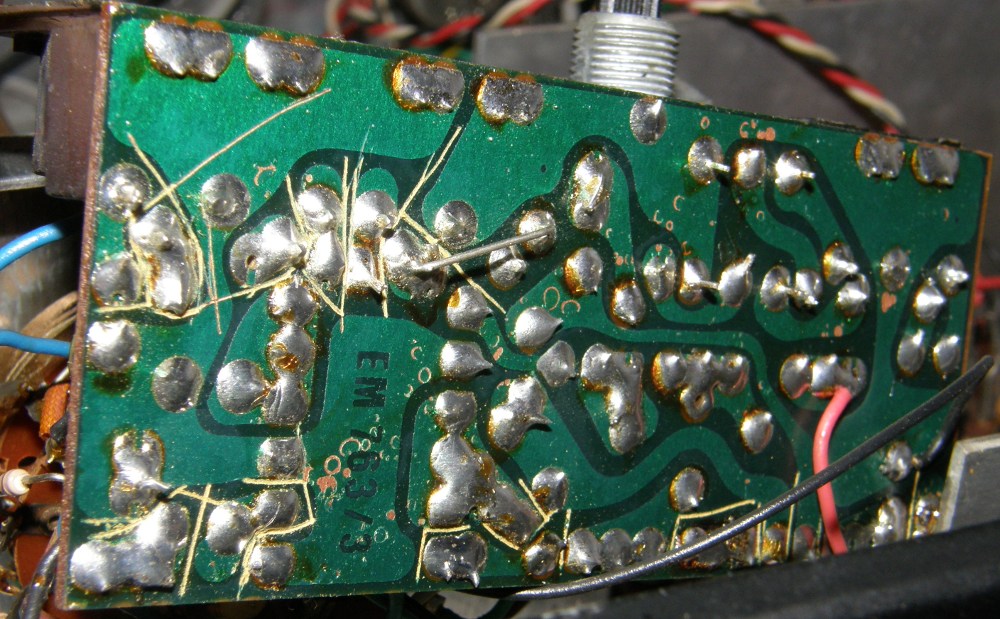

		Il semble que le câbleur avait quelques doutes sur les pistes...

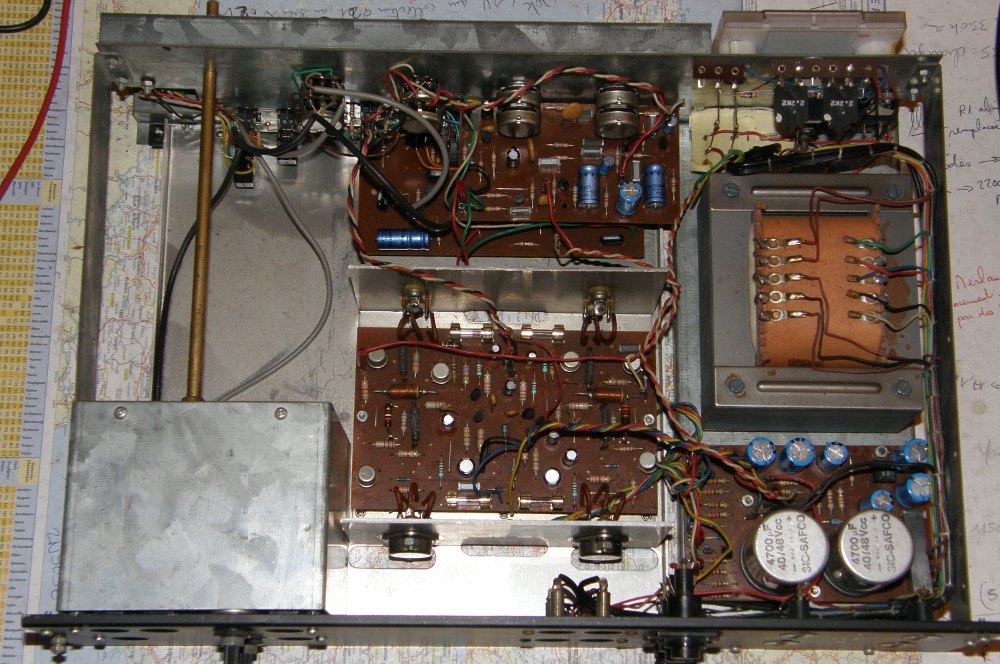

		Après changement des chimiques, aspersion de F2 et remontage des cartes.

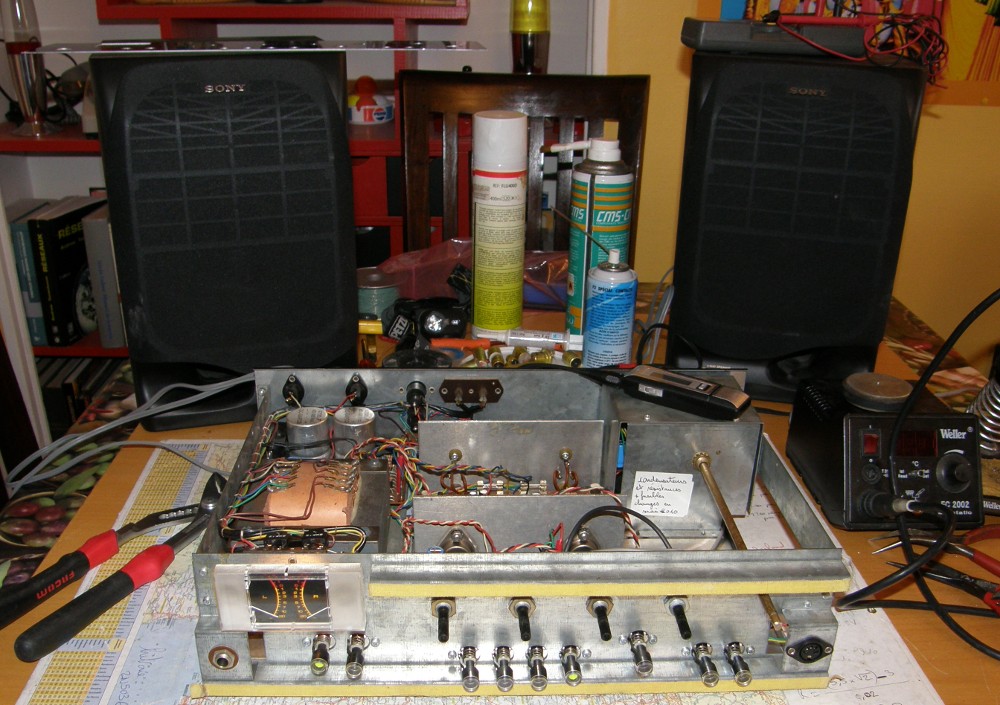

		Tout est fin prêt, ya plus ka!
		Raccordement aux enceintes suicidaires et mise sous tension capot ouvert, moment chargé d'appréhension pendant lequel il est prudent de fermer les yeux en raison du risque d'éclatement de composant. L'ampli chante immédiatement, son coeur battant au rythme des aiguilles :-) Le son produit est nerveux et plein de pêche, il rappelle celui d'un NAD3020 mais en mieux, sans doute en raison des 3055...

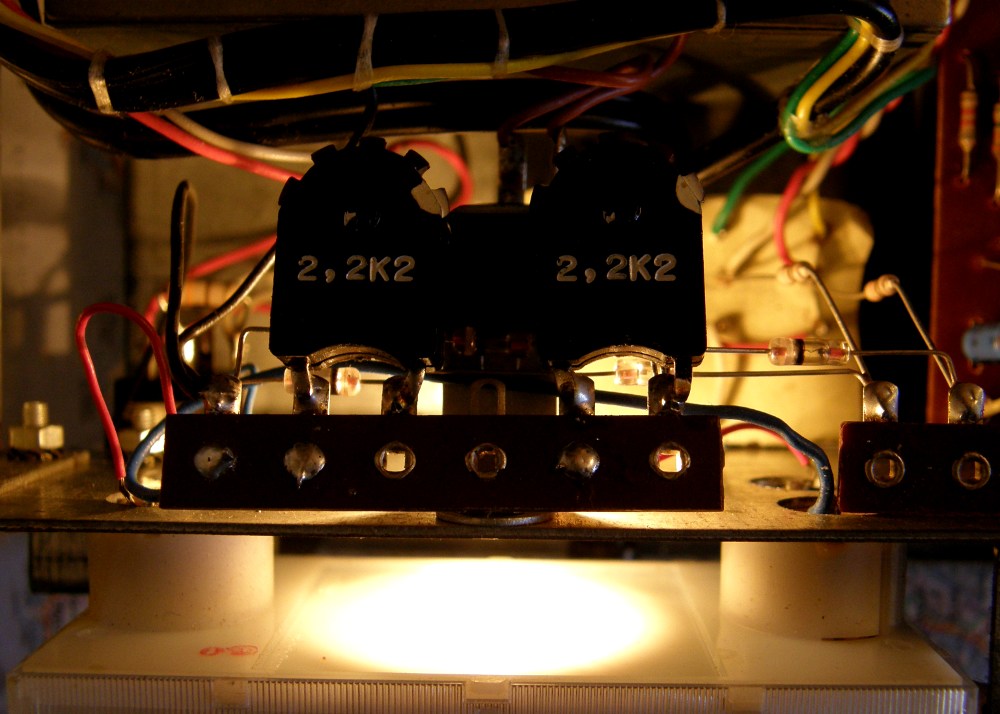

		Illumination à l'arrière des vumètres.

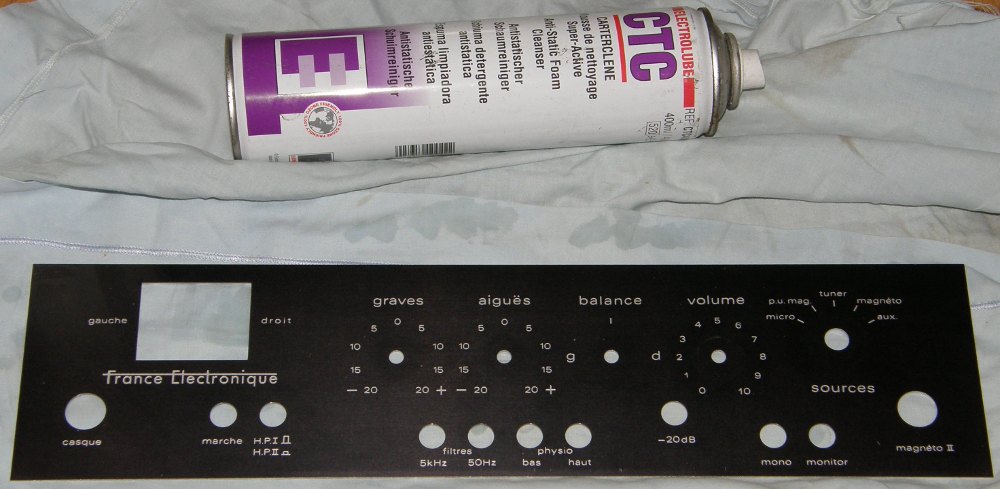

		Nettoyage de la façade à la mousse informatique.

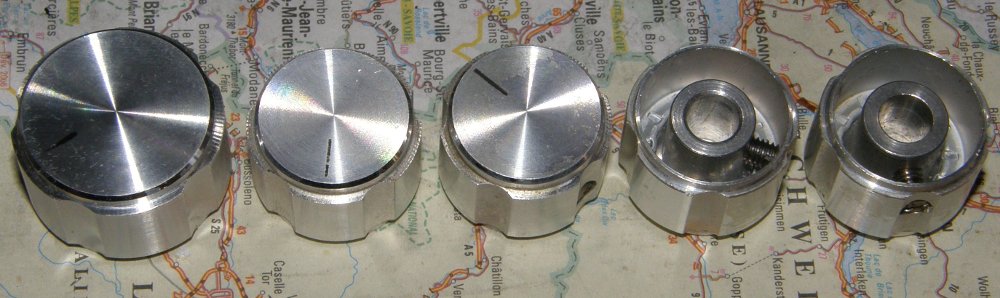

		Pas de gnognote, ici c'est en métal moulé d'un bloc.
		Retour au casse-tête: insertion du bloc par l'arrière jusqu'à ce qu'il sorte devant, mise en place de la façade, vissage des boutons, recul du tout à l'intérieur, blocage à l'aide des vis du dessous et collage des baguettes décoratives au double face à moquette. Notez le splendide boitier acajou du plus bel effet; associé à cette façade qui de très loin ressemble à celle d'un Mac cela constitue un élément très luxueux 100% ISO-WAF. Il est tout simplement magnifique.

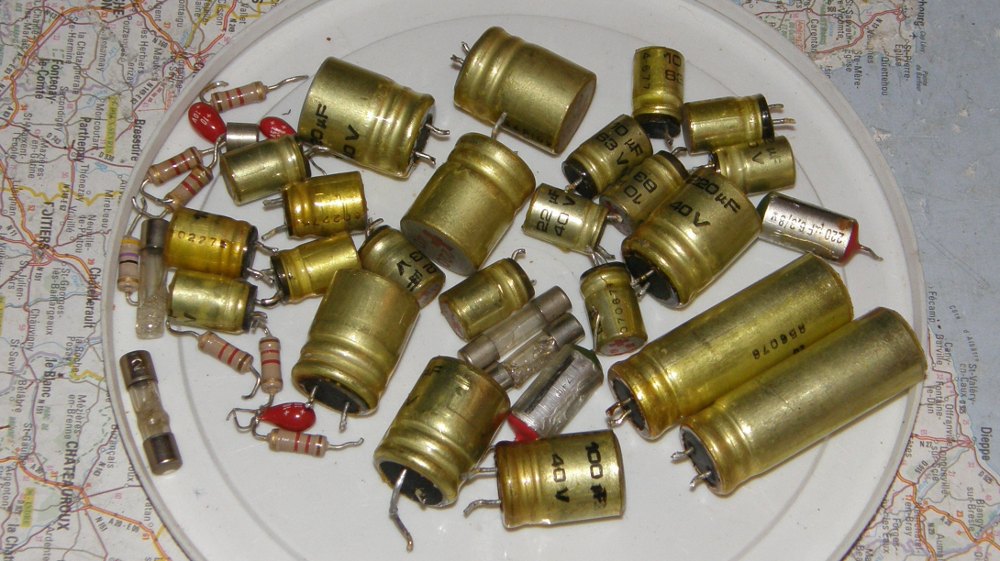

		Les éléments changés. Finalement la panne ayant causée la fonte des fusibles ne venait pas d'un composant HS mais de simples court-circuits sur les sorties HP faits par son ancien propriétaire lors du test de l'ampli avant sa mise en vente...
		Une façade brillante entourée de baguettes chromées, un boitier acajou, des vumètres rétro-éclairés jaunes et rouges, de surprenants boutons avec voyants mécaniques jaunes intégrés... Nous sommes à des parsecs des appareils de daube actuels. Le seul reproche que j'ai à faire se trouve au niveau des réglages des volume, graves et aigus qui ne sont réellement effectifs que sur un tiers de la course des boutons, problème néanmoins solutionnable en laissant la touche -20dB enclenchée.

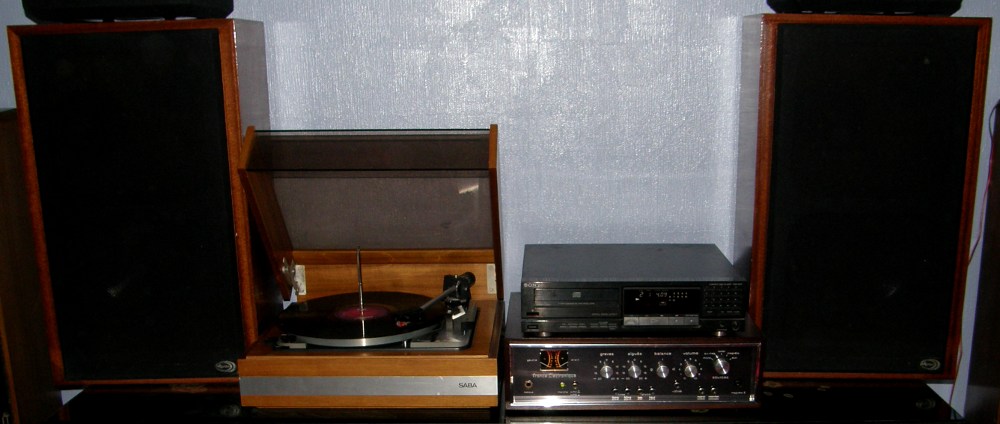

		Depuis la fin de sa remise en état il tourne sur de vieilles Elipsons 100% compatibles ayant en prime la même couleur.

---

Prix moyen en 2015: 50€

---
