COMBINE
GRUNDIG
RPC350
Le combiné, une bonne combine
|
Sorti dans la fin des années 70, le RPC innove par son esthétique moderne. "Séquence nostalgie: un combiné similaire à celui-ci entra dans le salon de mes parents en 1979..." Ci-contre le package complet comprenant le RPC350, l'antenne FM en carton métallisé et les schémas. |
|
 |

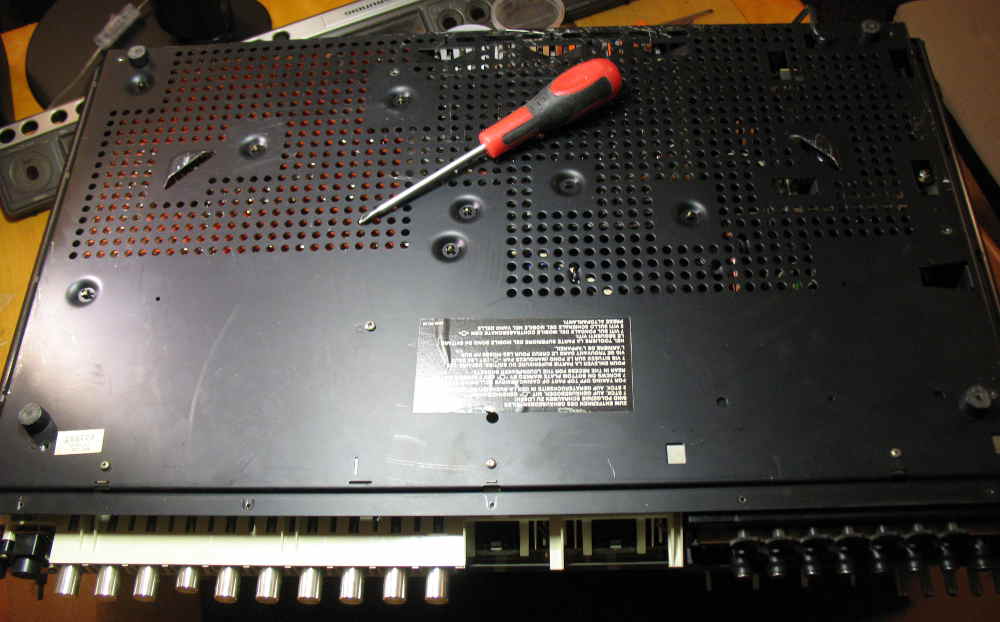

Pour l'ouvrir il faut: 1°/ remplir l'espace entre la platine disque et le capot avec par exemple une serviette. 2°/ retourner le combi sur une surface qui ne raye pas. 3°/ sortir le cruciforme. |
|
 |
Les vis à enlever sont repérées par un cercle. | |
 |
Inside. | |
 |
En haut à gauche : le transfo. Au milieu en haut : Amplification et filtrage. A droite : le tuner. Le magnéto K7 n'apparait pas vu que c'est un élément autonome. |
|
 |

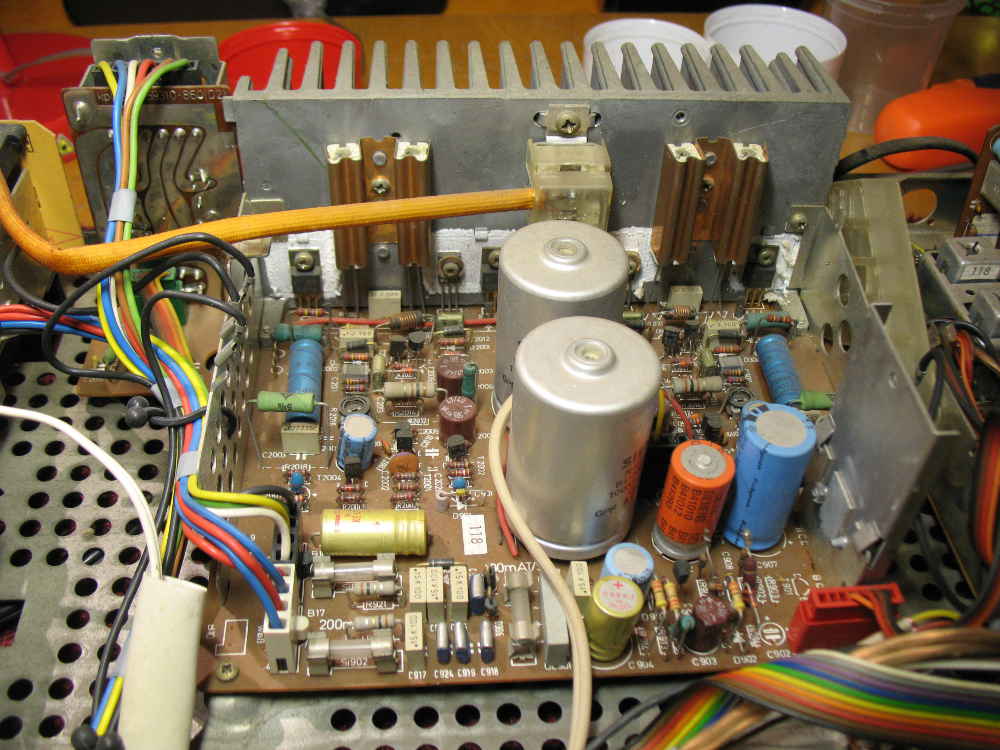

Amplification en puissance + filtrage/régulation des tensions d'alimentation. | |
 |

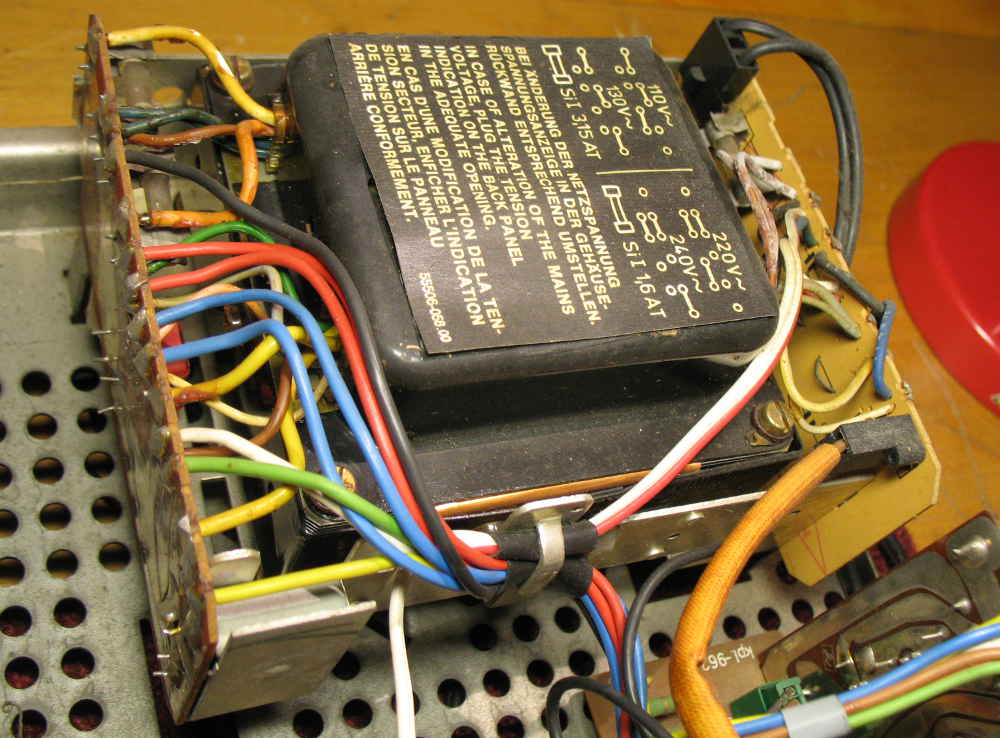

Le transformateur d'alimentation. | |
 |
Tuner et sélecteurs. | |
 |

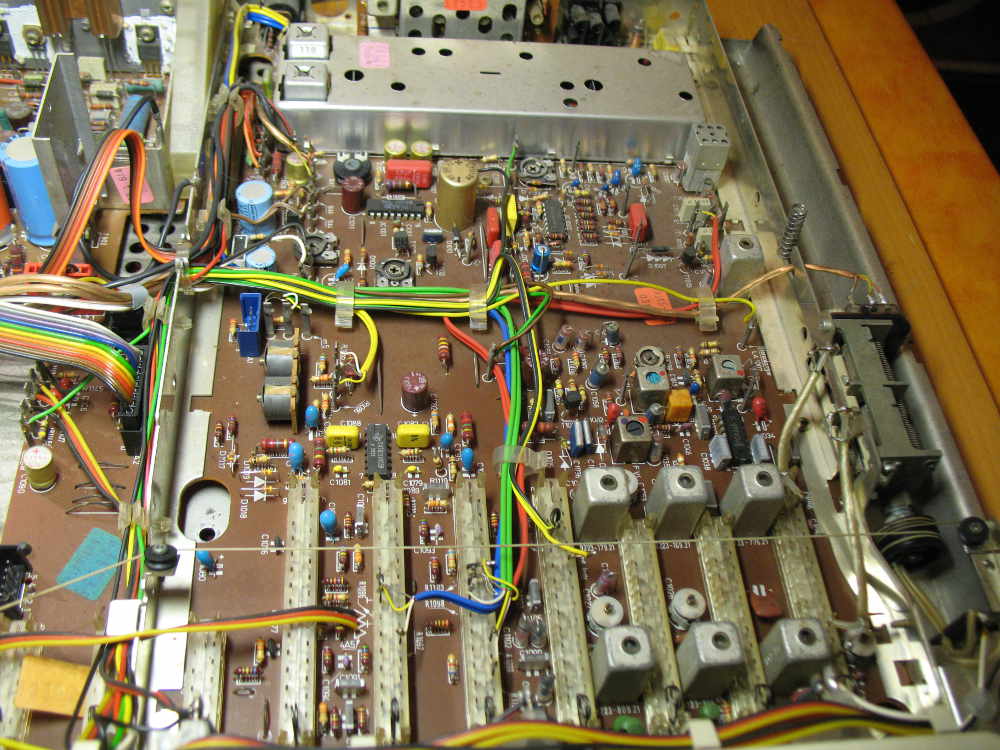

Vue aérienne. | |
 |

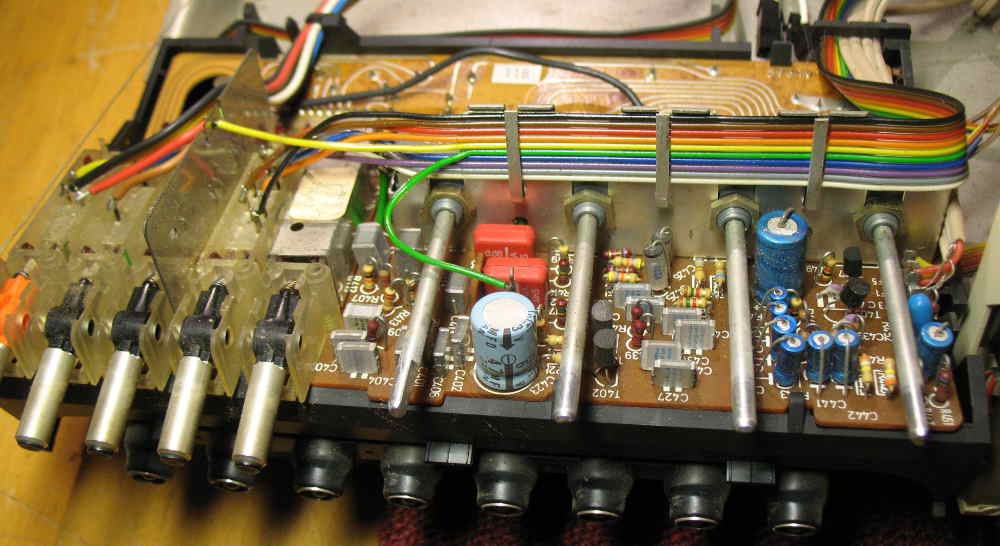

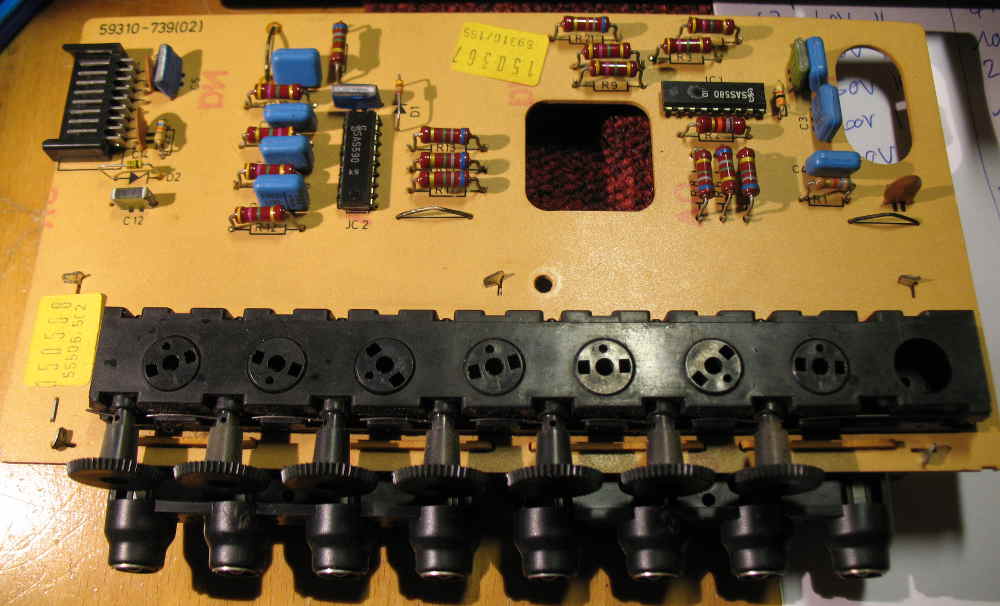

Sélecteurs, préampli phono, gestion des tonalités et volumes. | |
 |
Sous la carte précédente se trouve un autre circuit. | |
 |

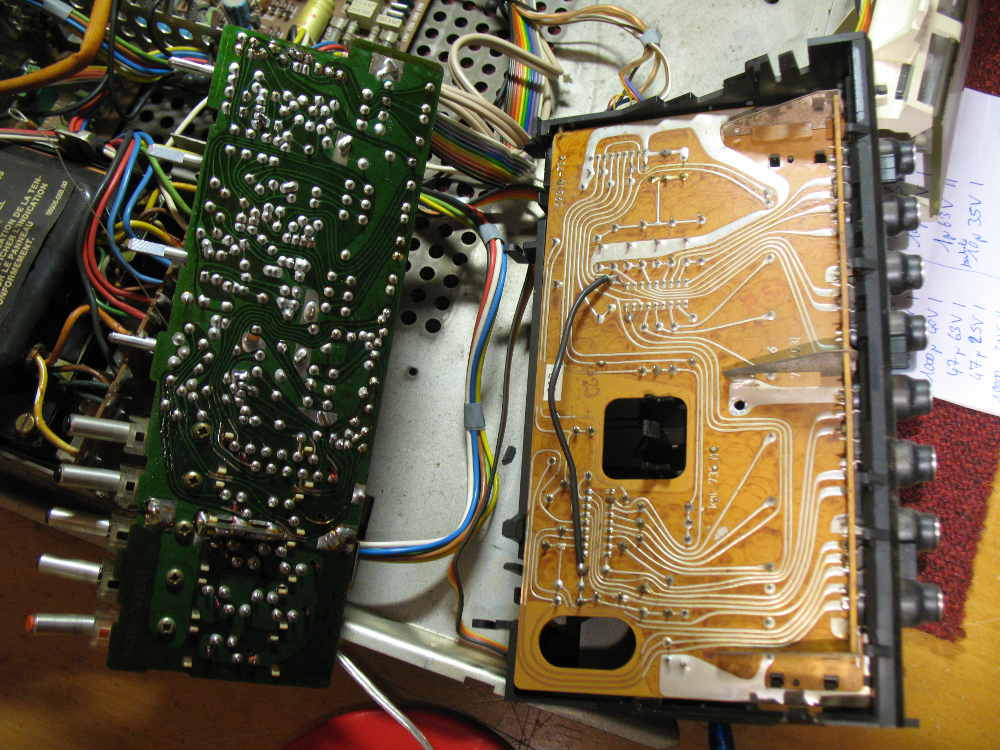

Carte de réglages et mémorisations des stations FM. | |
| +++++++++++++++++++++++++++++++++++++++++ | ++++++++++++++++++++++++++++++++++++++ | |
| SECOND EXEMPLAIRE |
||
| +++++++++++++++++++++++++++++++++++++++++ |
++++++++++++++++++++++++++++++++++++++ | |
 |

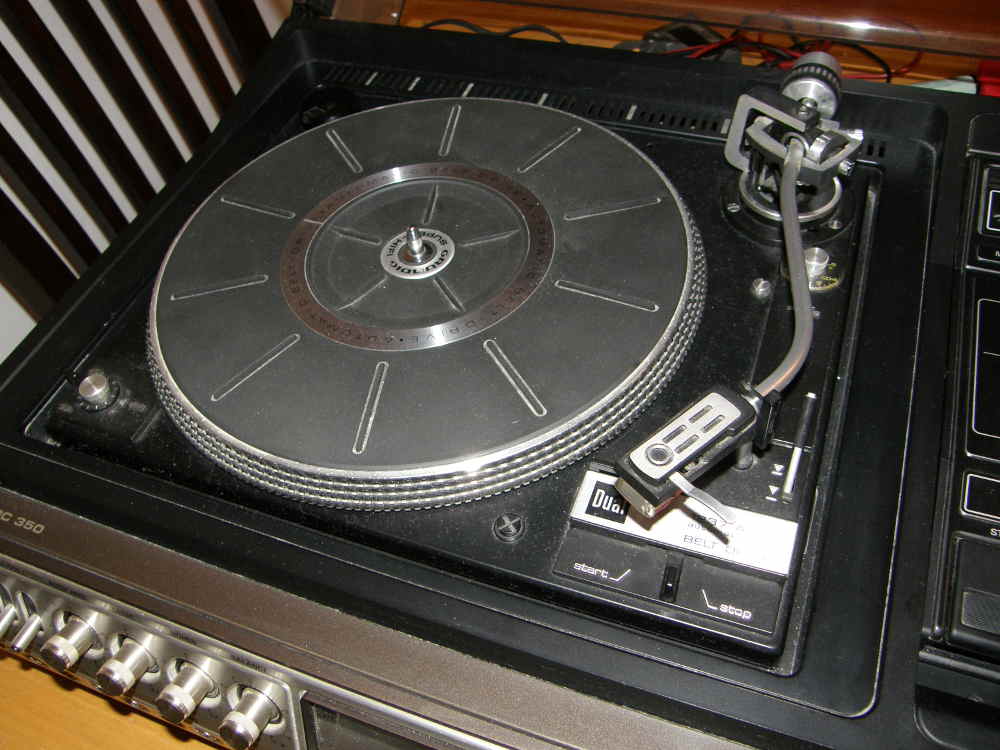

La platine disque du premier exemplaire est en panne (mécanisme
cassé), je me suis donc procuré un second RPC350 qui fera office de
donneur d'organes. |
|
 |

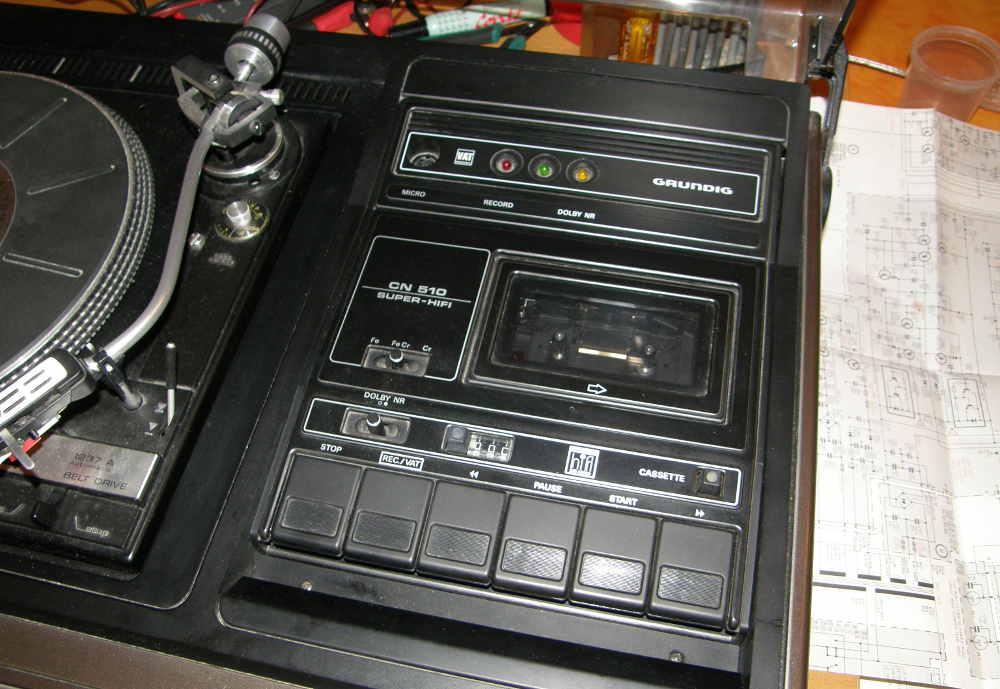

La platine cassettes est constituée d'un bloc complètement
autonome pouvant être utilisé sur n'importe quel autre ampli (sorties
en DIN). Il comporte un dolby B et un sélecteur
ferro/ferro-chrome/chrome. Les montées/descentes de niveau que l'on fait lors des enregistrements en tournant le bouton level sur les autres magnétos est ici possible en relâchant/appuyant de façon lente et progressive sur le bouton REC. Malgré son aspect basique cet élément est performant, mes enregistrements faits en 1979 tiennent encore la route lorsque je les passe dans le Revox H1. Remarque: chez Grundig les schémas sont toujours fournis lors de l'achat :-) |
|
 |

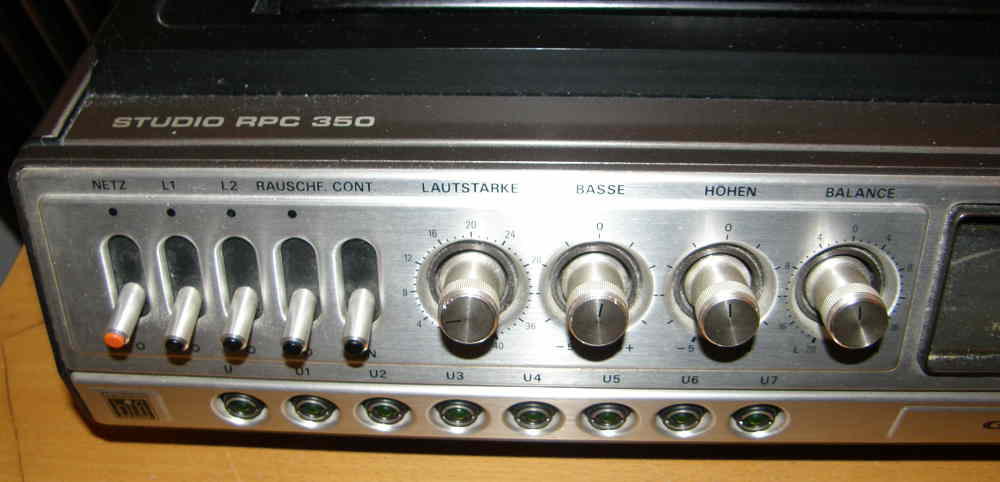

Décryptage: on/off, HP1, HP2, loudness, volume, graves, aigus et balance. | |
| A SUIVRE... | A SUIVRE... | |
Un très bon compromis pour qui manque de place
LIEN:
