GRUNDIG V1700

---

		Moche, en plastique peint et équipé d'un capot en tôle fine, il a tout d'un ampli de type "Monoprix"... Cet élément est cependant d'un rendu sonore époustouflant de réalisme.

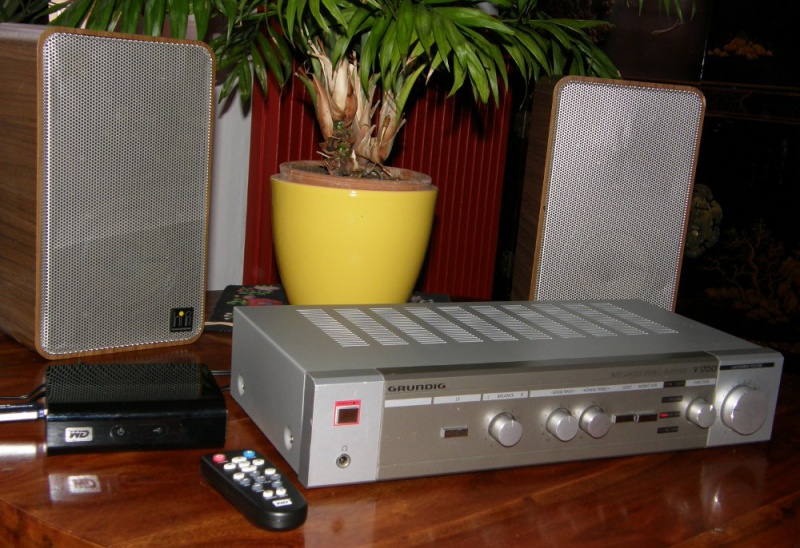

		En état "mint" et pleinement fonctionnel, il me donne entière satisfaction sur la gamme Hifibox de la même marque avec une petite préférence pour les modèles 300, 400 et 500 (Ci-contre les 306).

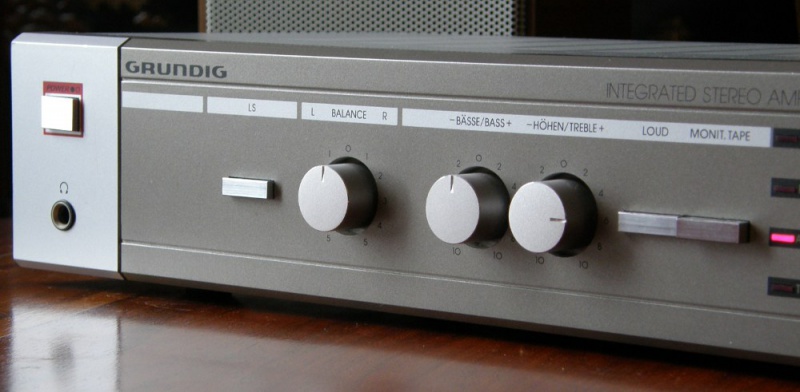

		Un look typique de l'époque (1986), un nombre de commandes réduit au strict minimum.

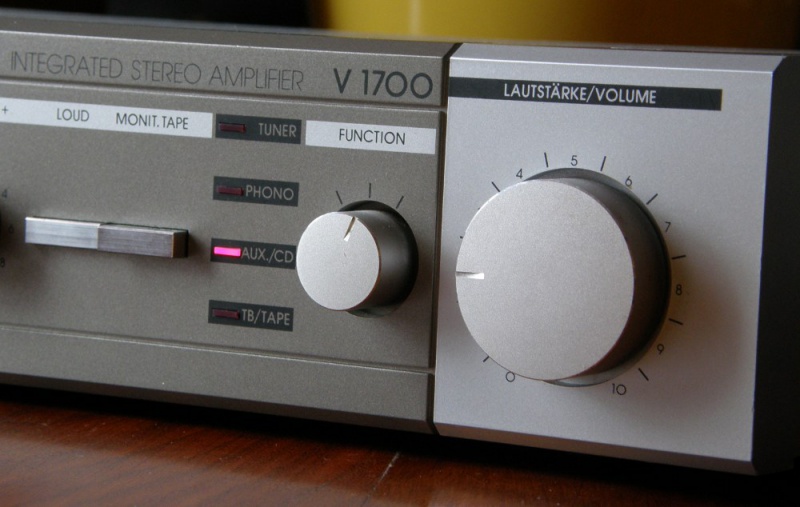

		Chaque cran du sélecteur est accompagné d'une LED dont la disposition n'est pas vraiment logique...

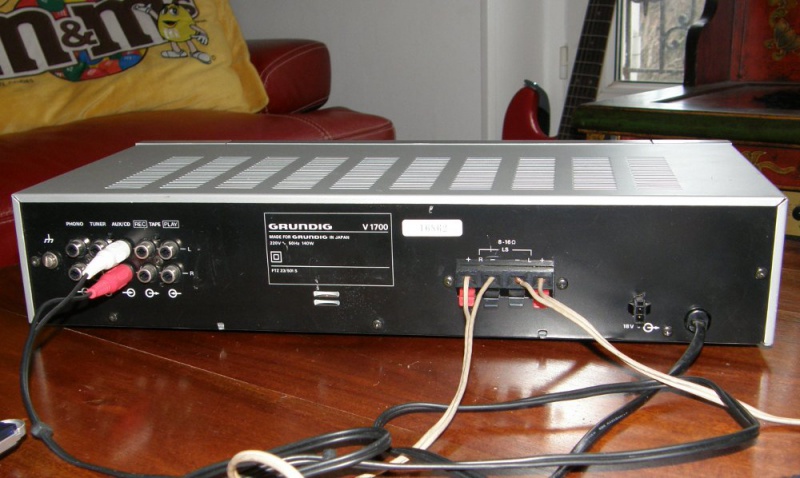

		L'arrière, très basique. Le connecteur en bas à droite est destiné à alimenter le tuner.

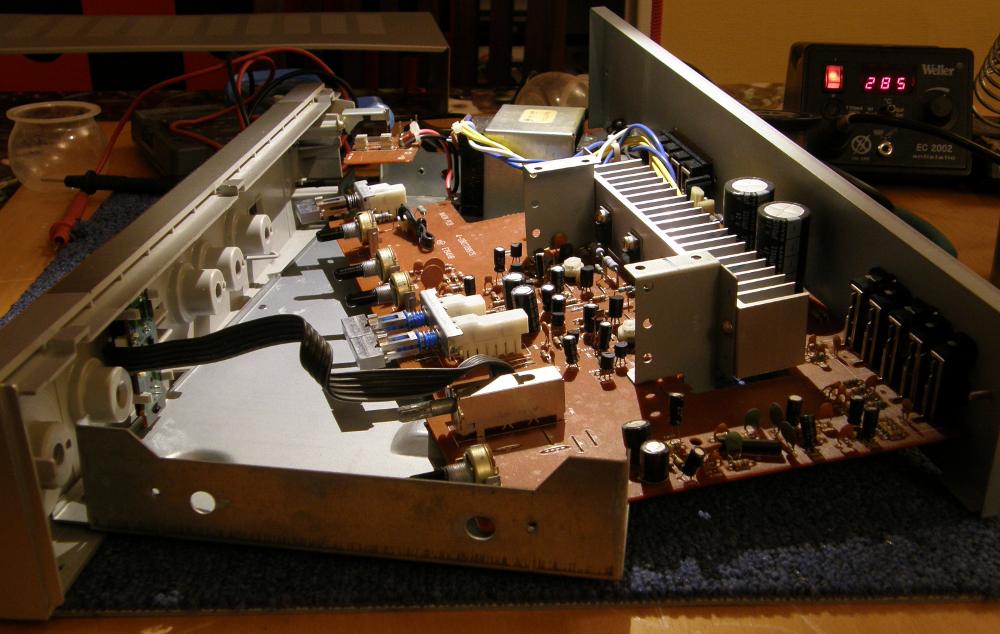

		Les entrailles de la bête.

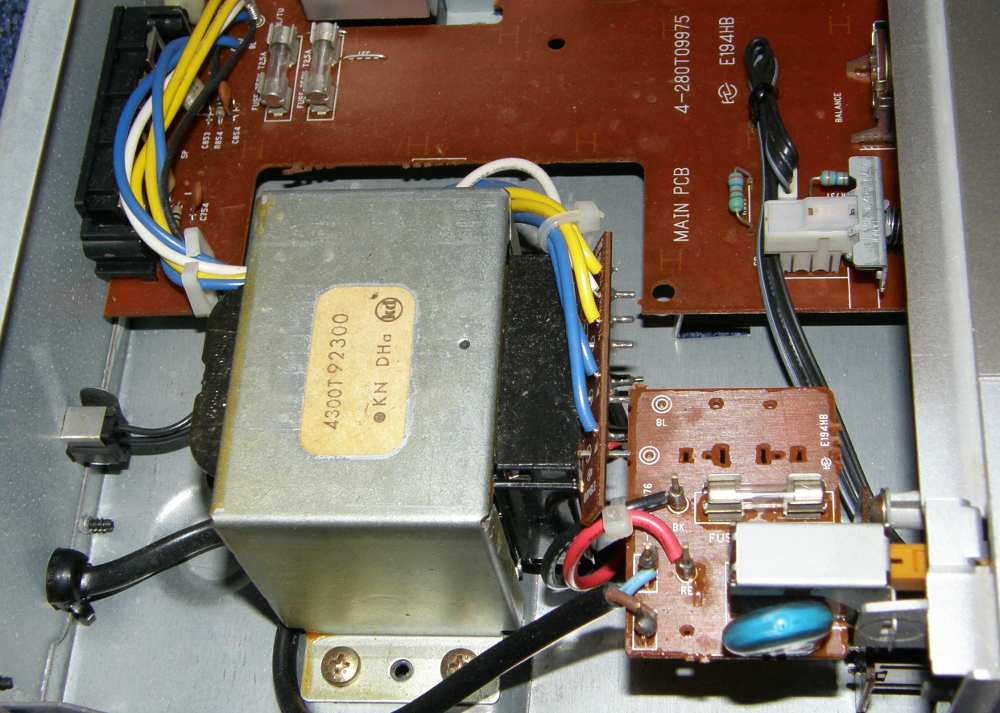

		L'alimentation.

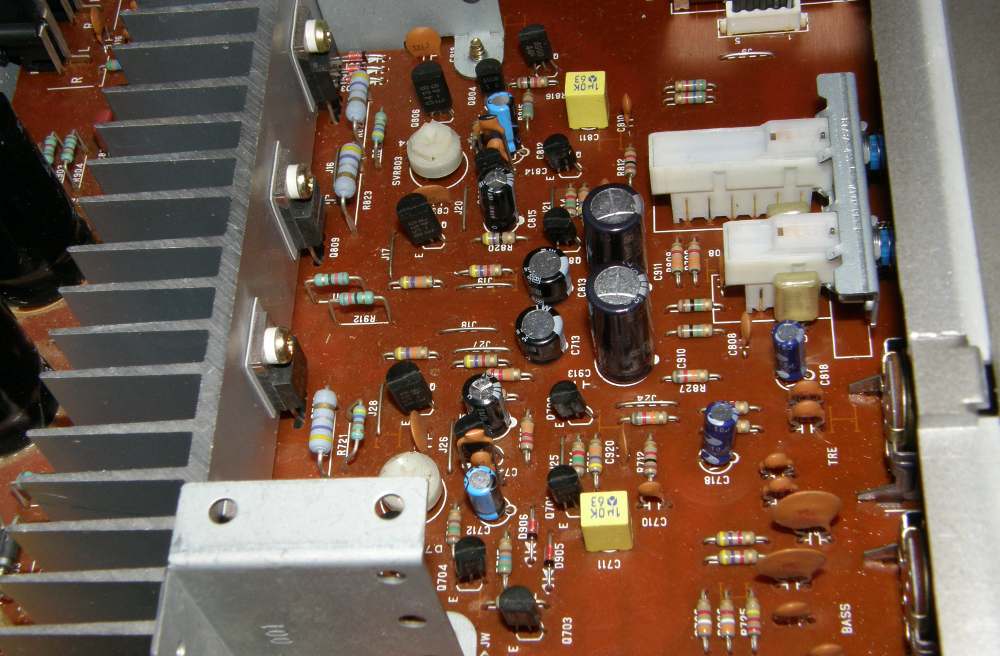

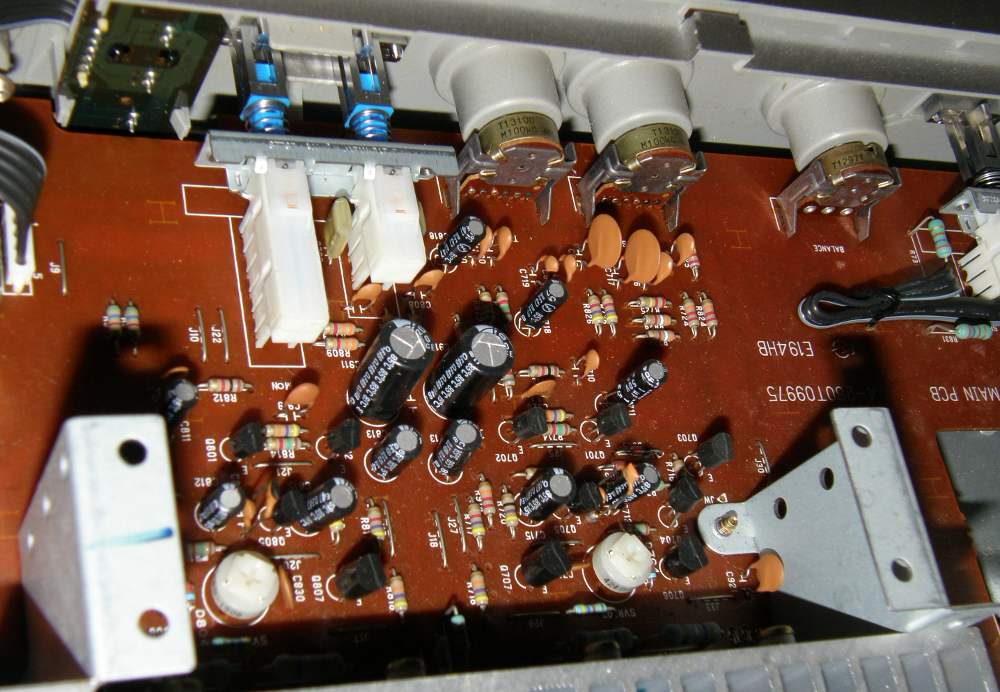

		La section préampli/ampli, très simple mais après tout la logique veut que moins il y a de composants, moins il y a de distorsion.

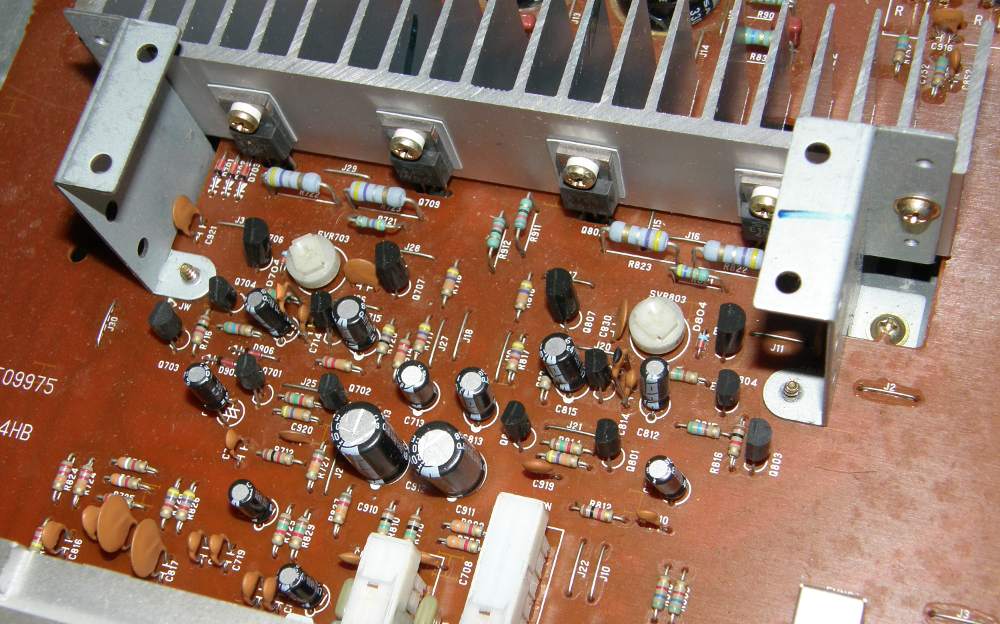

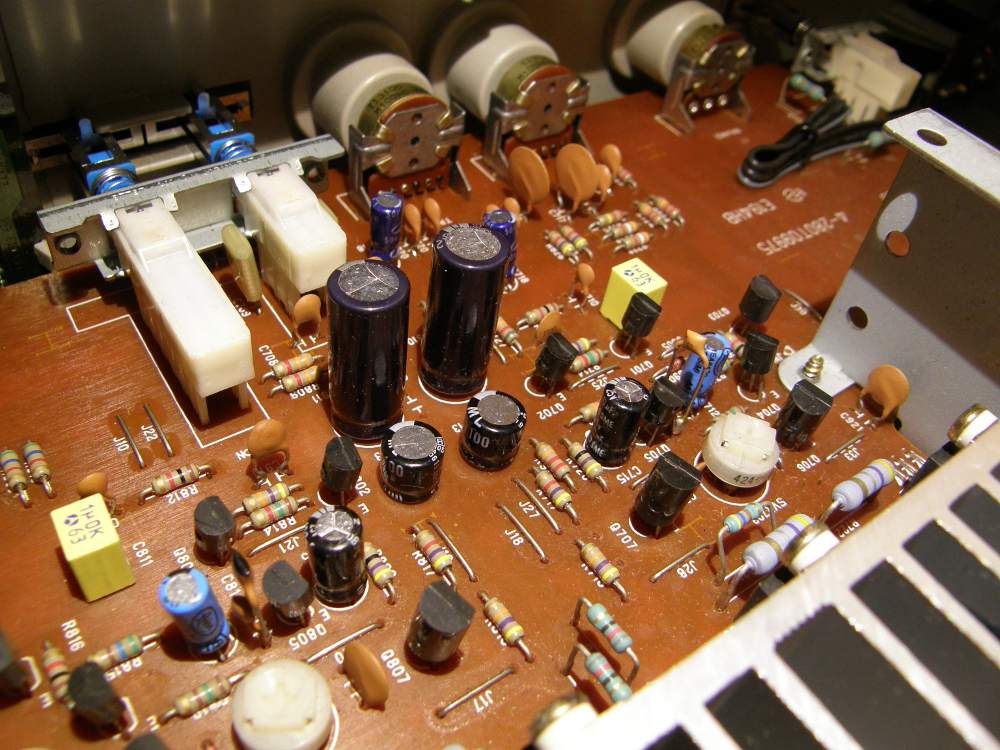

		La section ampli. Le V1700 ne chauffe jamais d'où l'utilisation d'un petit dissipateur.

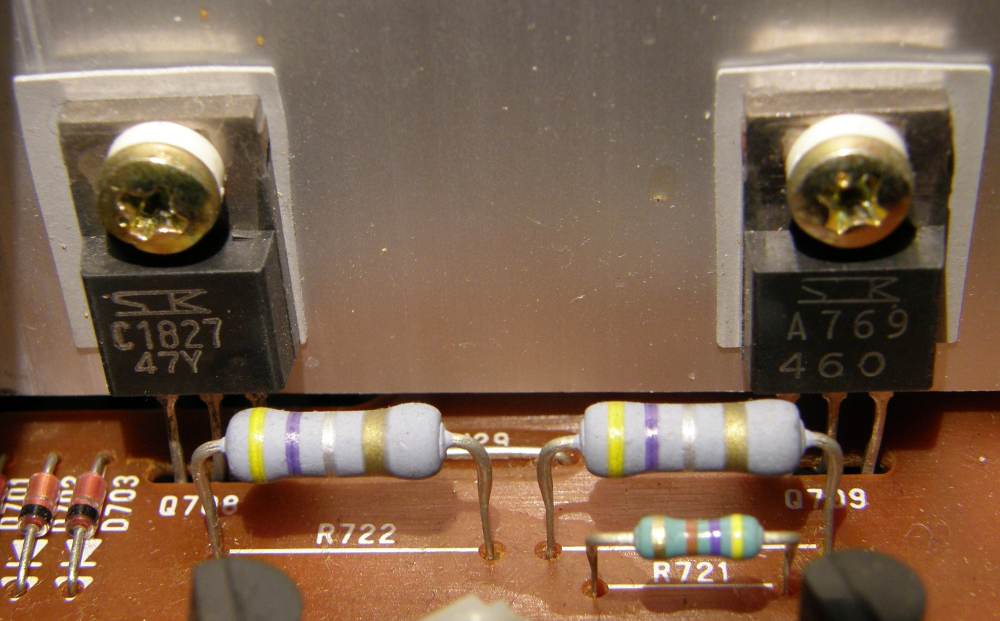

		Du Sanken pour les 2x25W de la partie puissance :-)
		Pour démonter faut enlever ces écrous d'un accès difficile.

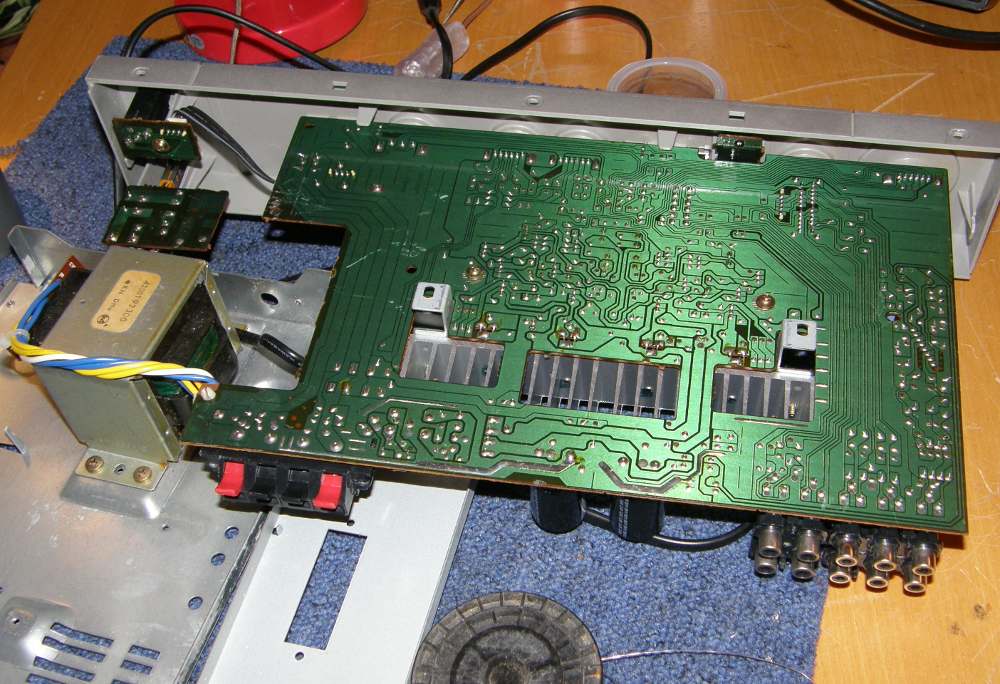

		Ouverture en écartant les éléments imbriqués.
		Un circuit imprimé aux pistes bien larges, ça économise le perchlo ;-)

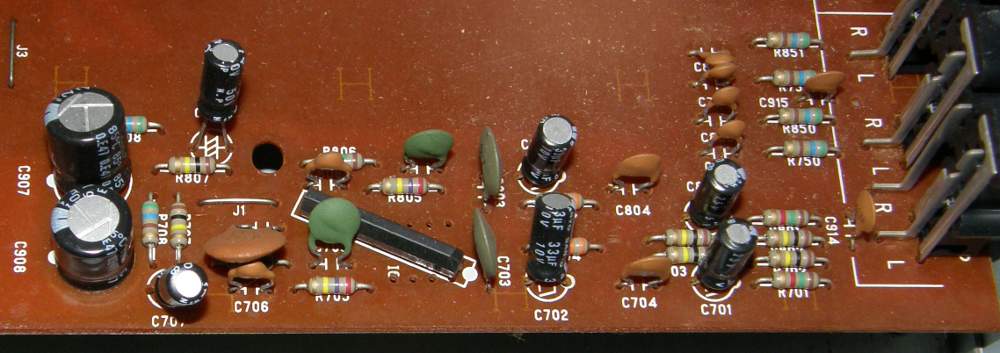

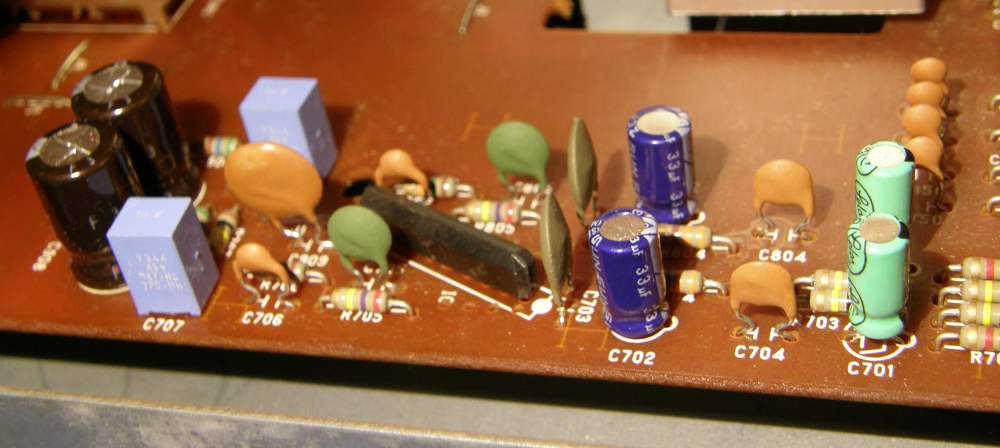

		Le préampli phono avec ses chimiques de 25 ans d'âge.
		Et hop, on remet le tout à niveau avec du neuf. Pas vraiment iso ce positionnement de circuit intégré.
		Changement de tous les chimiques. LISTE DES COURSES (Les éléments en rouge sont situés sur le trajet du signal): 4x 1µF 50V MKP ou MKT 2x 4,7µF 25V MKP ou MKT 2x 10µF 16V MKP ou MKT 2x 33µF 10V tantale 2x 47µF 10V 2x 100µF 10V 2x 100µF 16V 2x 220µF 25V (à passer à 470µF) 2x 220µF 50V 2x 3300µF 42V (à passer à 4700µF) 1x pont de diodes 8A
		Réglages du bias par action sur les ajustables blancs.

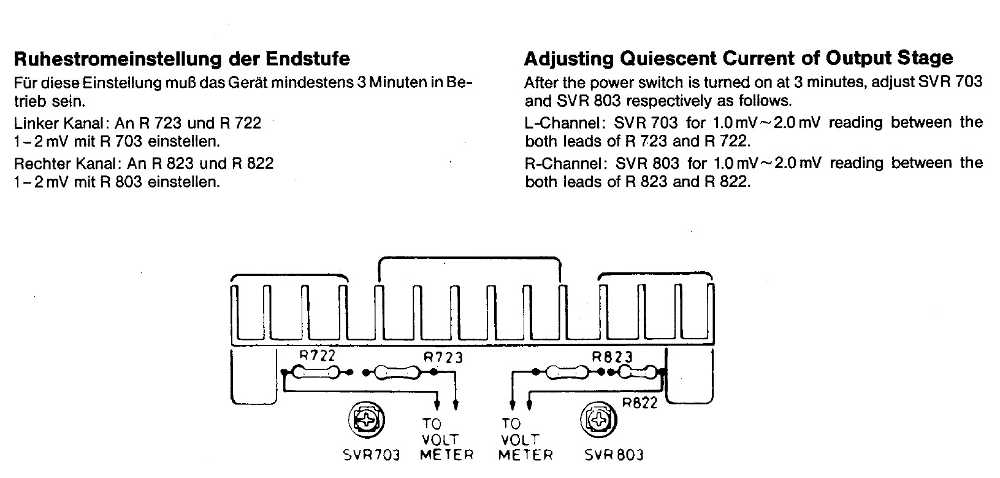

		La procédure...

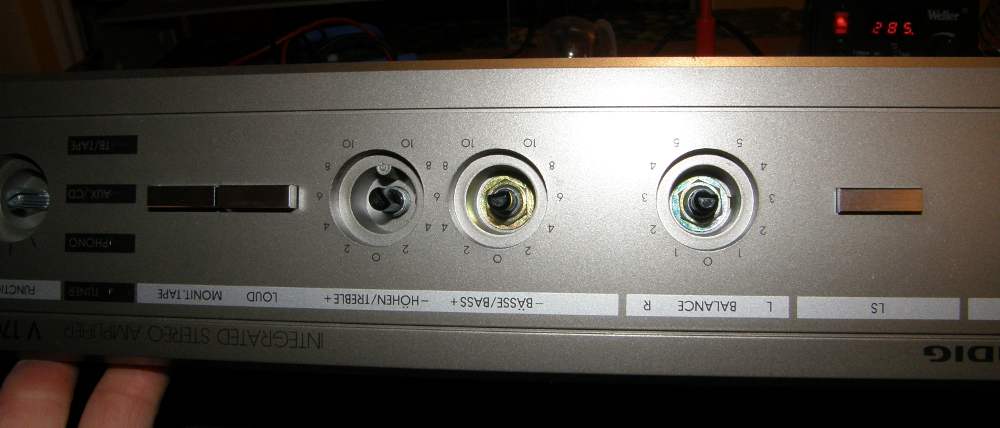

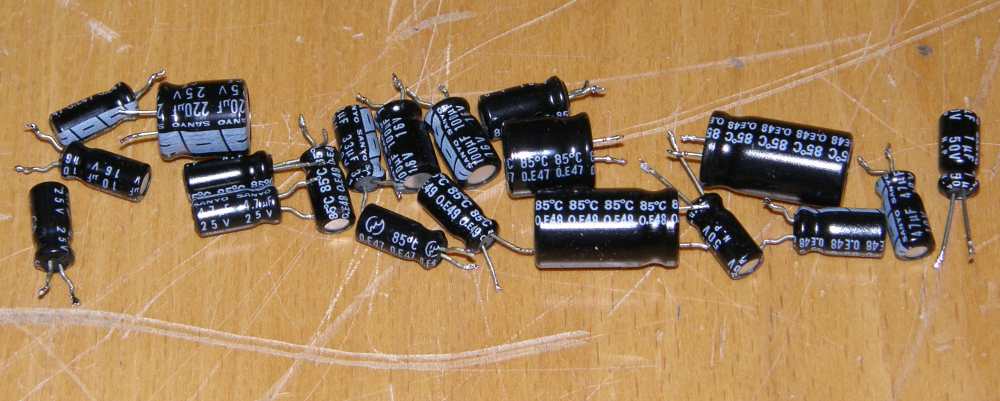

		Pas réellement HS mais trop vieux pour être fiables.

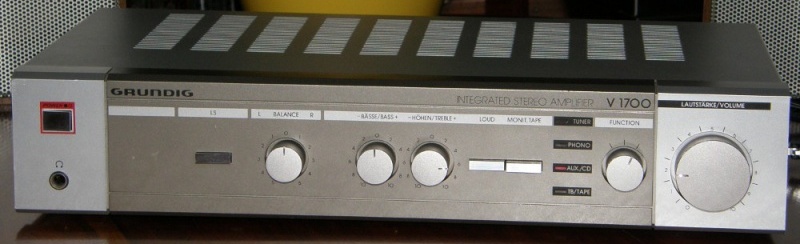

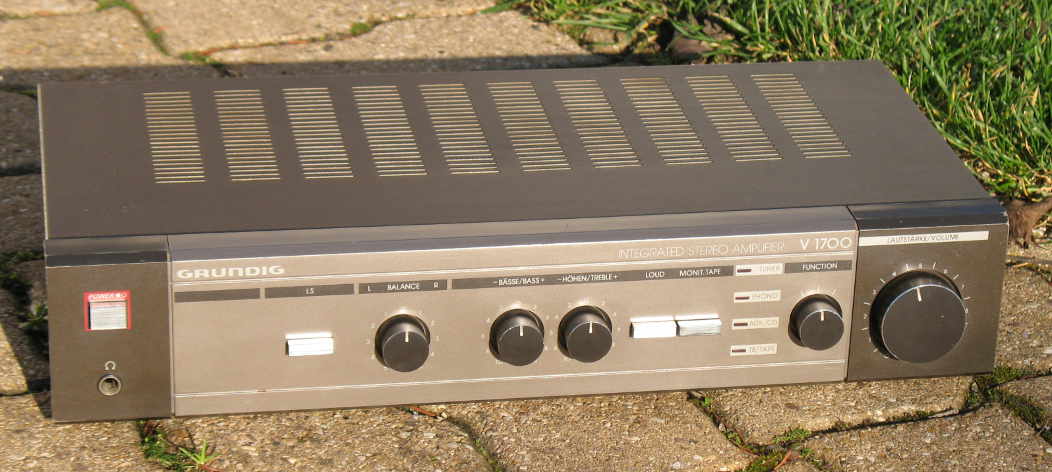

		Moins laide que la précédente, voici la version marron.

---

---

LIEN:
Schémas, notice & implantations

---
