AMPLI SILICIUM
HITACHI
IA600
Sec et précis

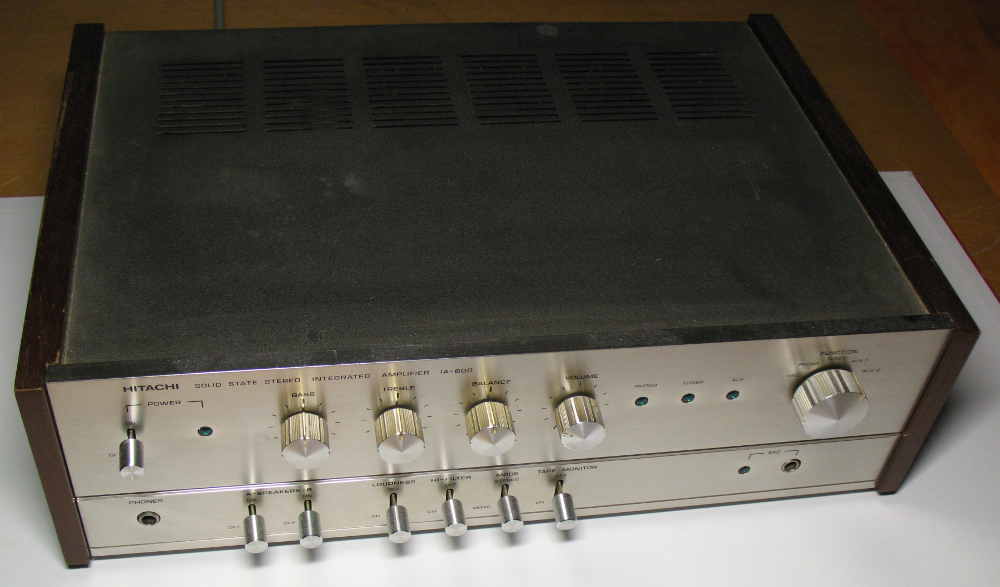

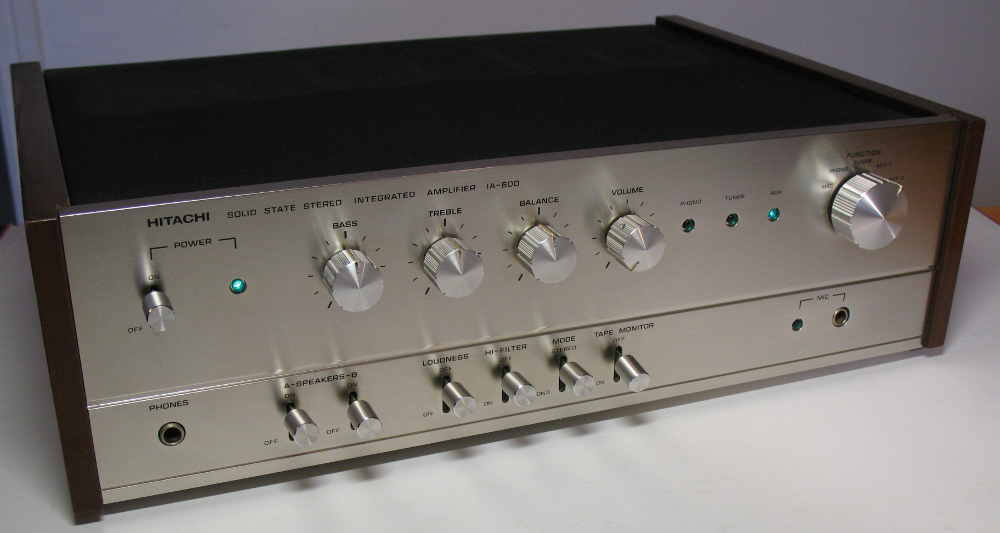

 | Un boitier très classe avec de belles joues en bois. | |
 |

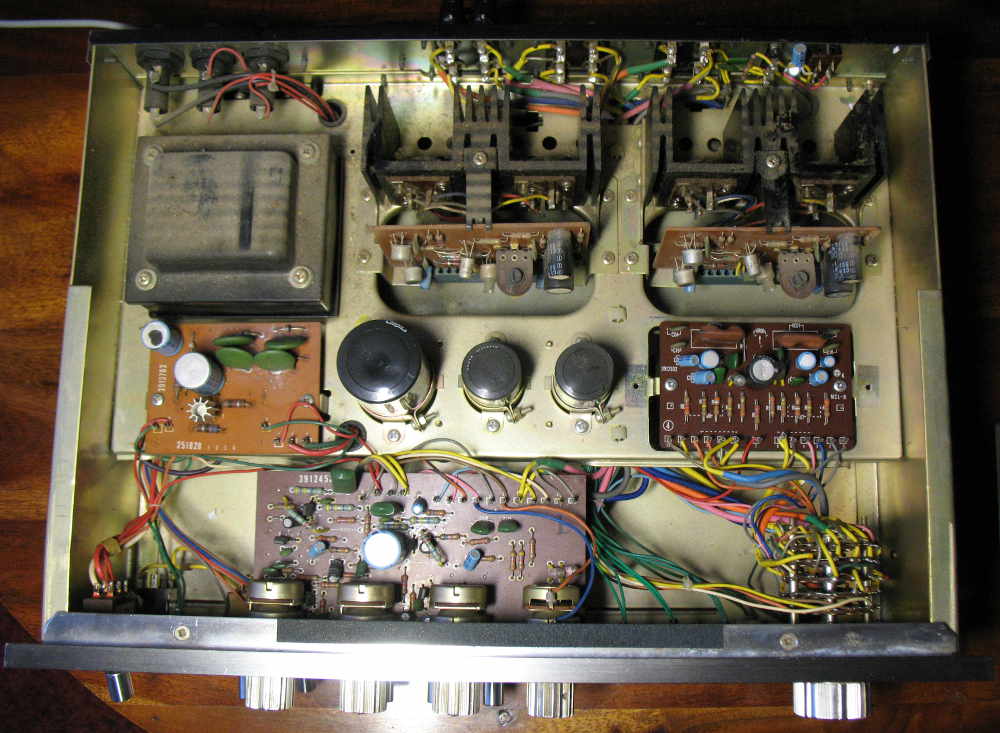

Dans la lignée des sonorités de type HK A401, le IA600 se révèle être un très bon ampli. L'élément ci-contre n'avait jamais été ouvert! Au niveau de la structure, l'Hitachi est monté en alim à tension unique et sorties HP sur condos, la puissance est de son coté exclusivement fournie par du 2SC1030. |
|

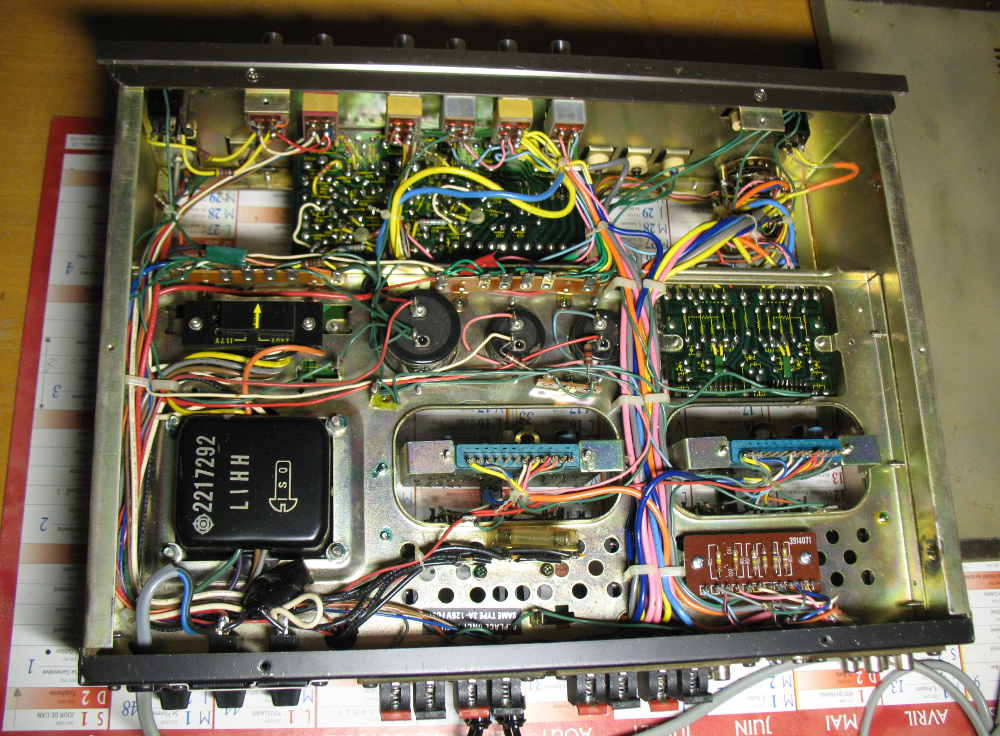

 | Dessous. | |
 |

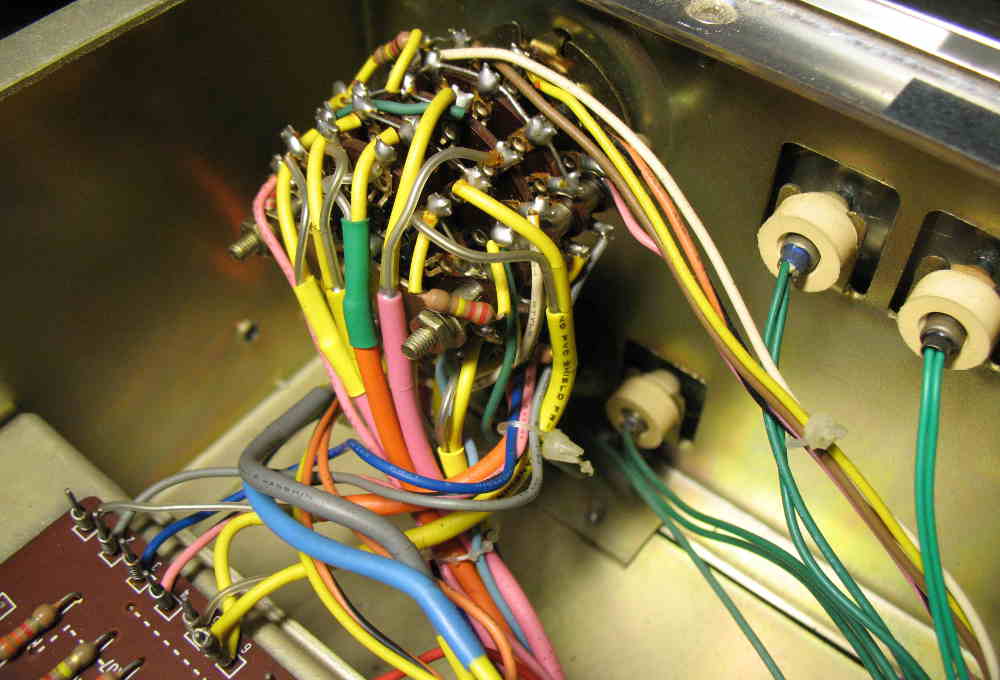

Le sélecteur de source et son sac de noeuds. Les fils verts de droite alimentent les ampoules. |
|
 |

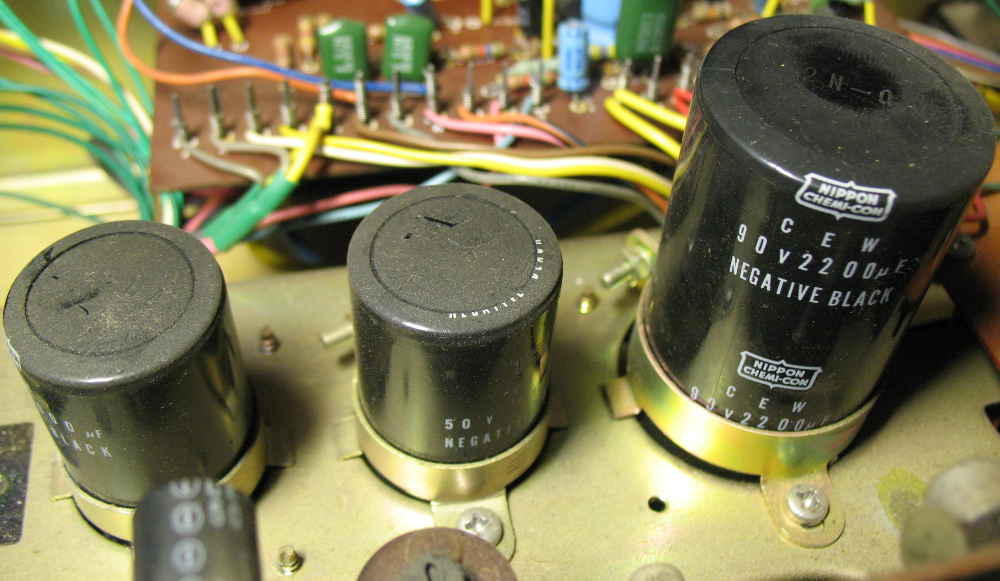

Condensateurs de sorties HP et d'alimentation. | |
 |

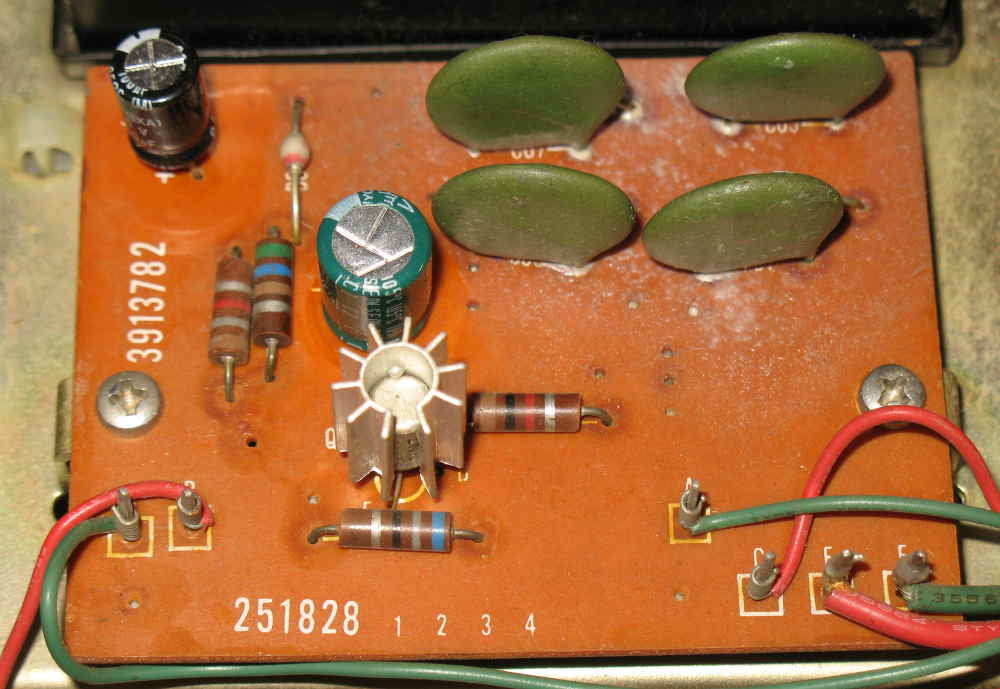

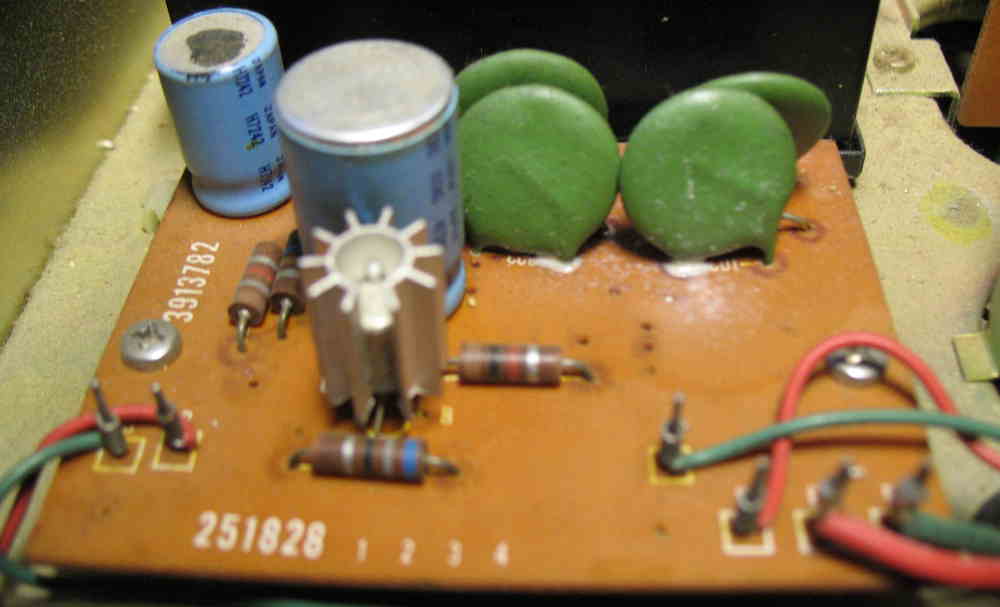

Carte alimentation. | |
 |

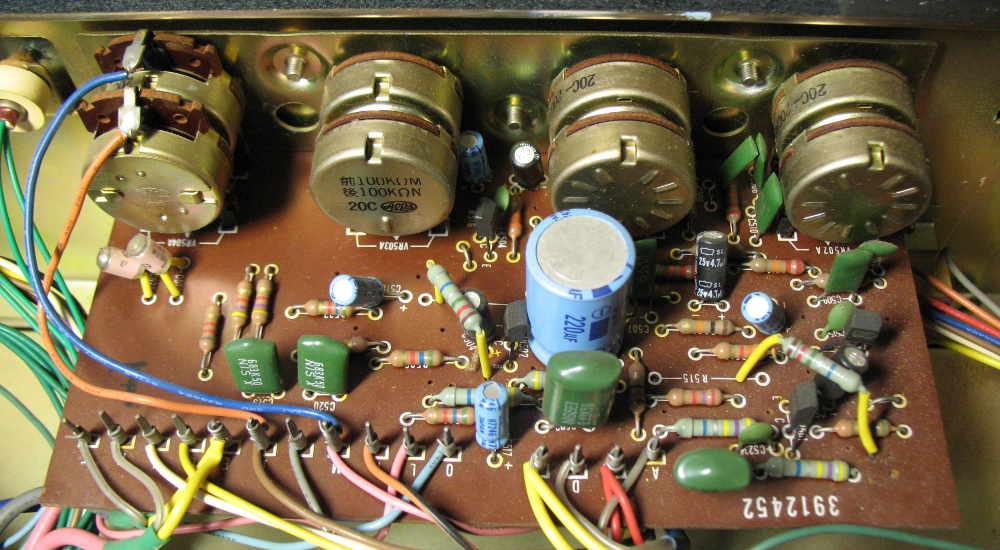

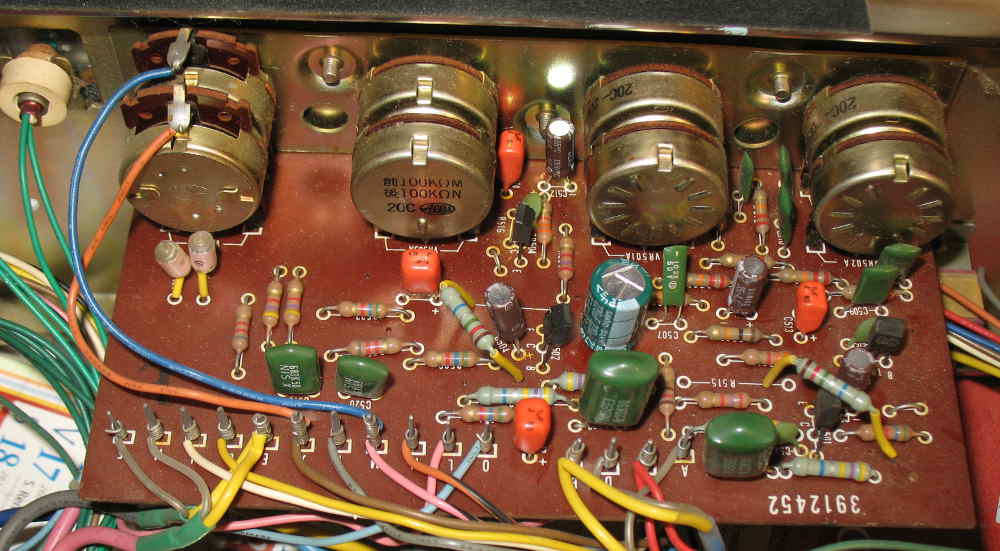

Gestion des volume, balance et tonalités. | |
 |

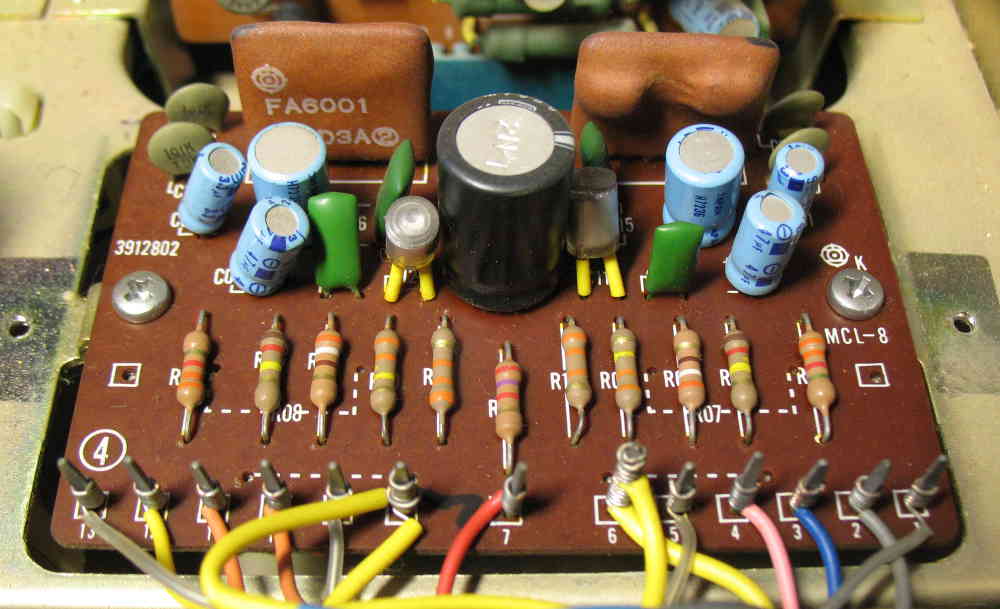

Carte préampli. | |
 |

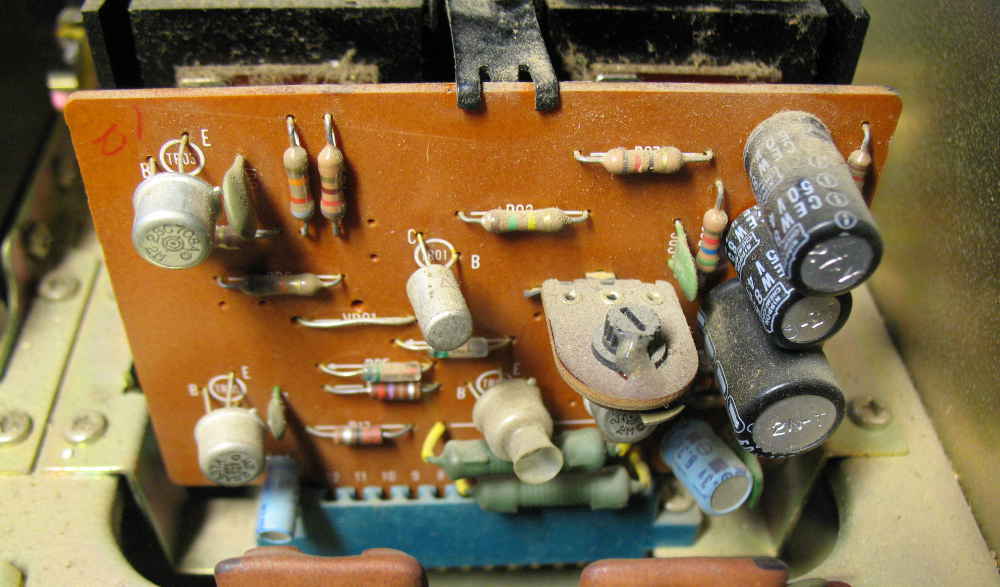

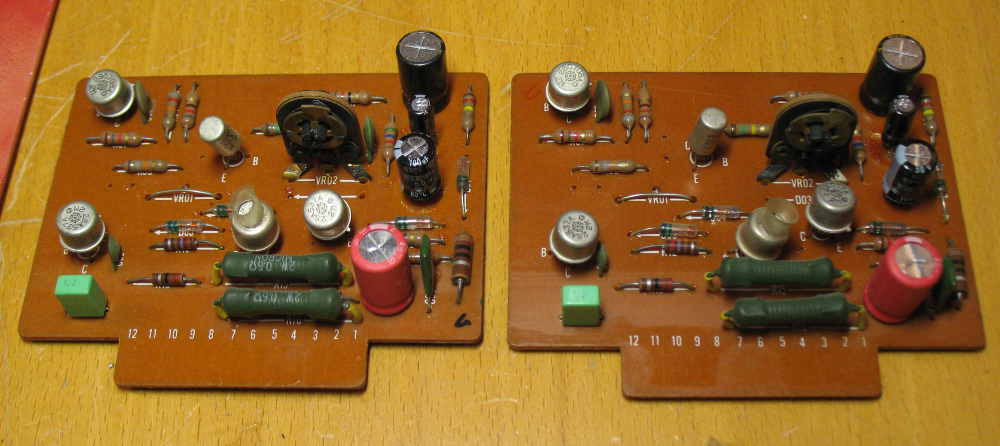

Les cartes de puissance sont enfichées, très pratique pour la maintenance. | |
 |

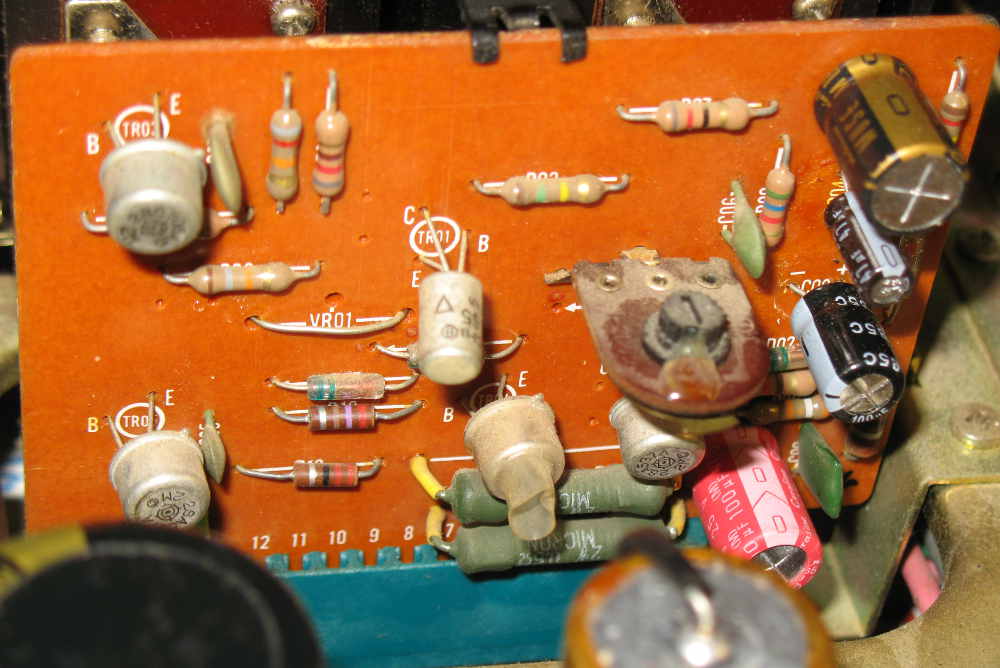

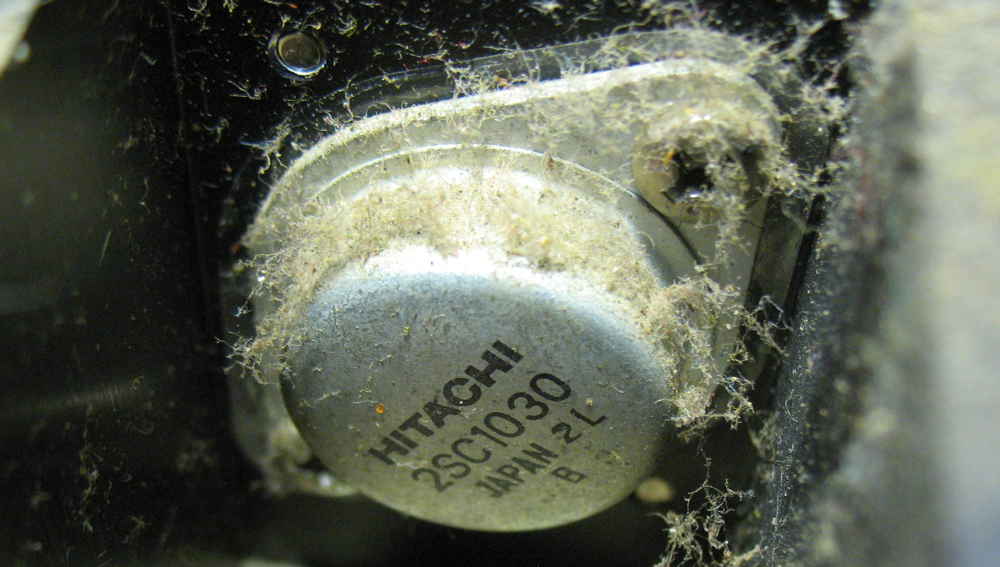

La sauce est fournie par du 2SC1030 :-) | |
 |
Pas glop. | |
 |
Glop glop. | |
 |

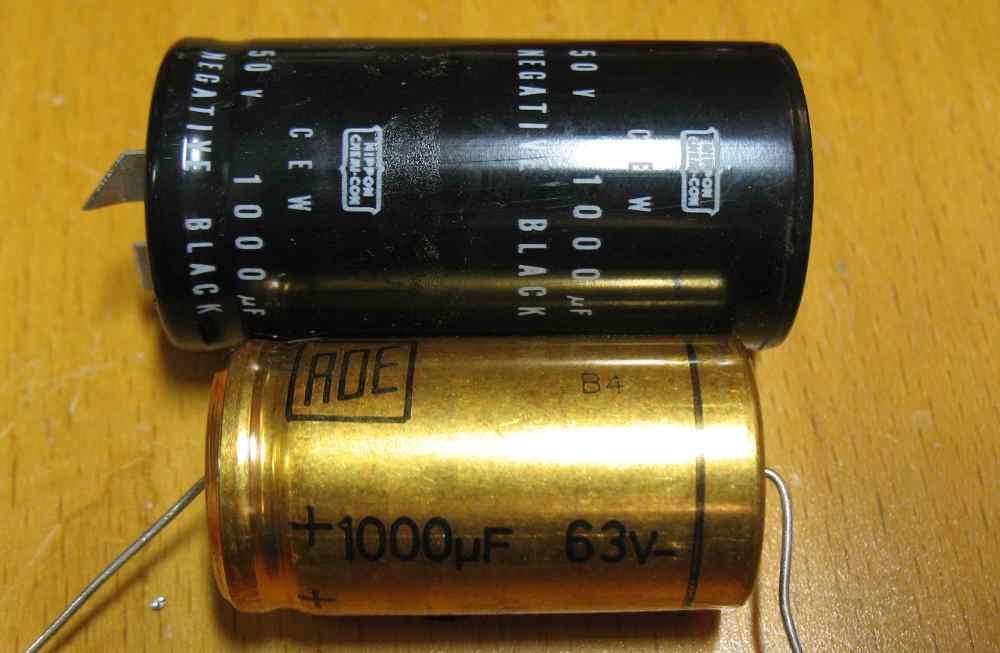

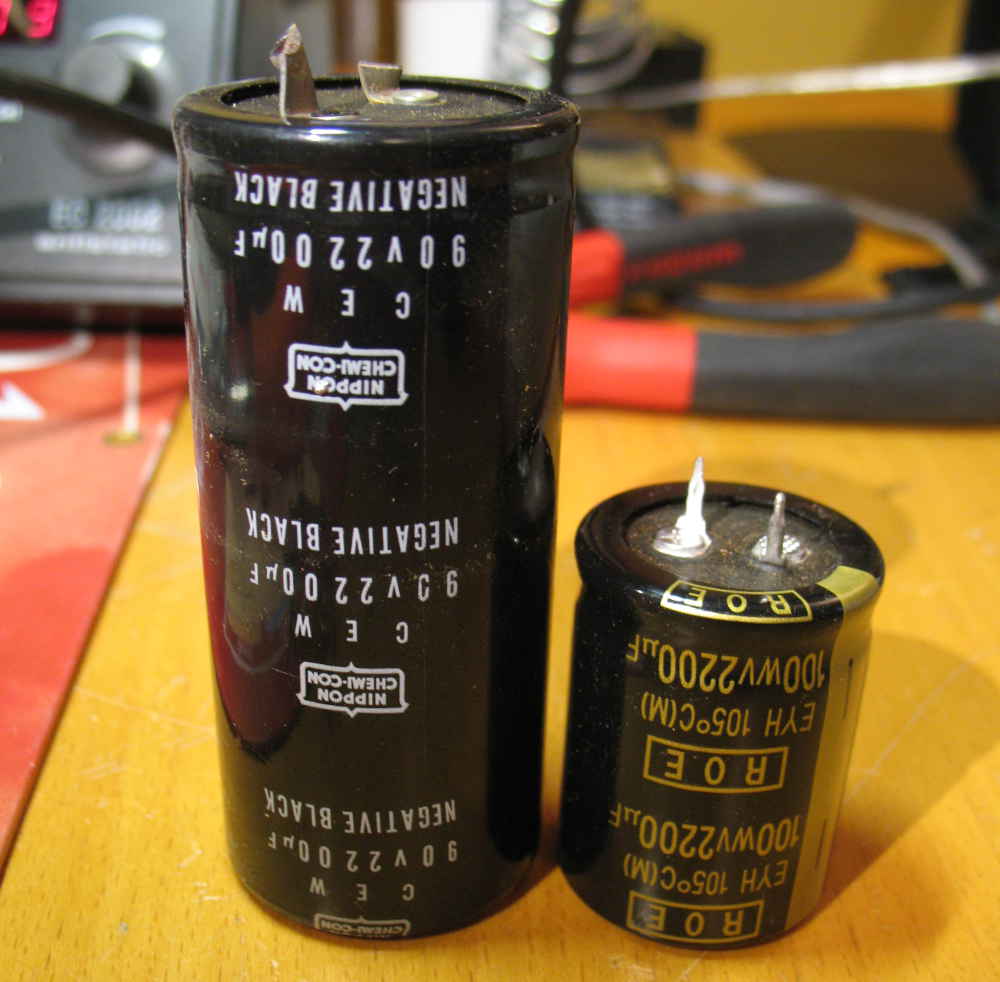

L'ancien et le nouveau condensateur de filtrage. | |
 |

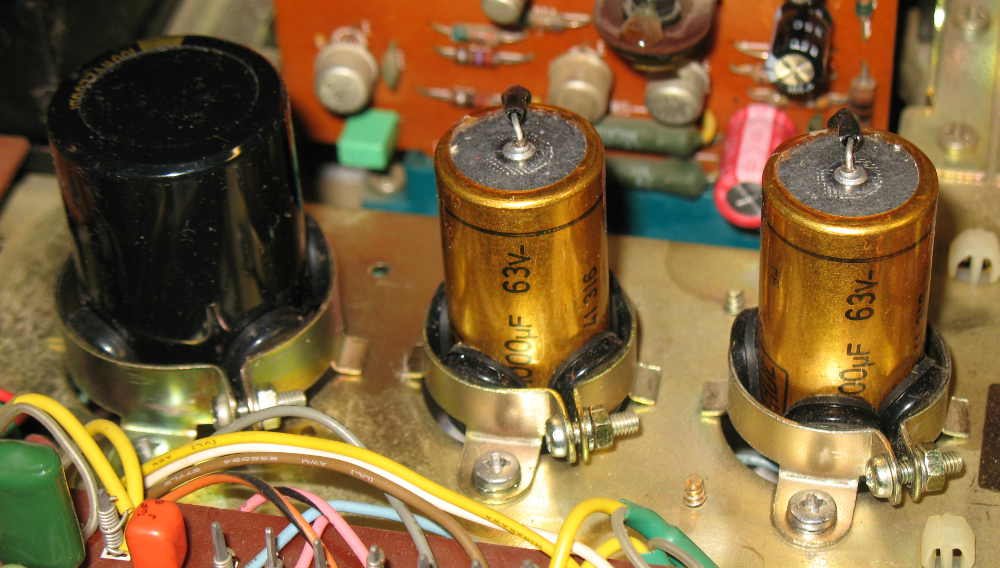

Pareil pour les condensateurs de sortie, remplacés eux aussi par du Roederstein. | |
 |
Un nécessaire ajustement est effectué par insertion de pieds en caoutchouc dans les cerclages. | |
 |
Les cartes de puissance sont maintenant équipées en Cerafine, Muse et Roederstein. | |
 |

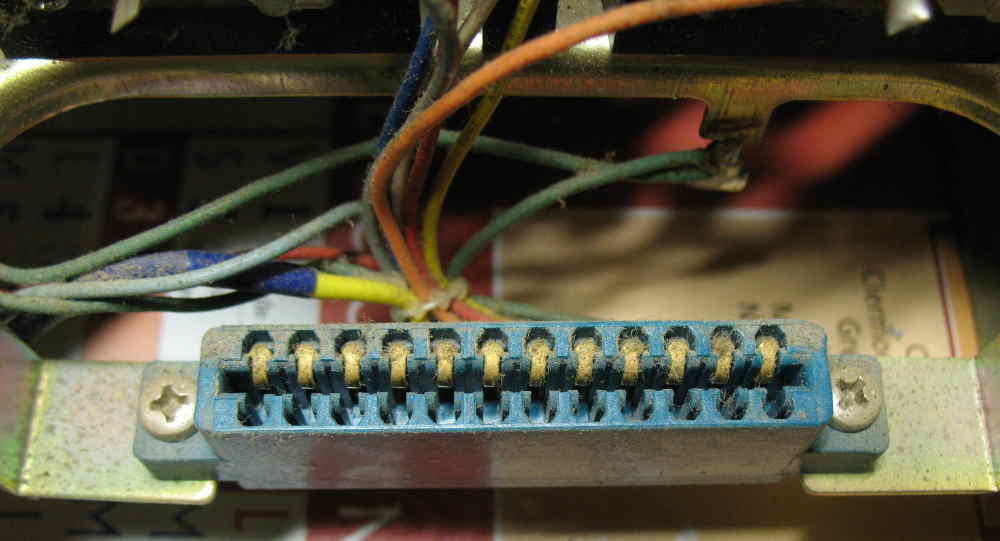

Ces connecteurs auront droit à une pulvérisation de F2 avant remise en place des cartes. | |
 |
Réinsertion. | |
 |
Roederstein et Sanyo pour les chimiques de la carte redressement/régulation. | |
 |

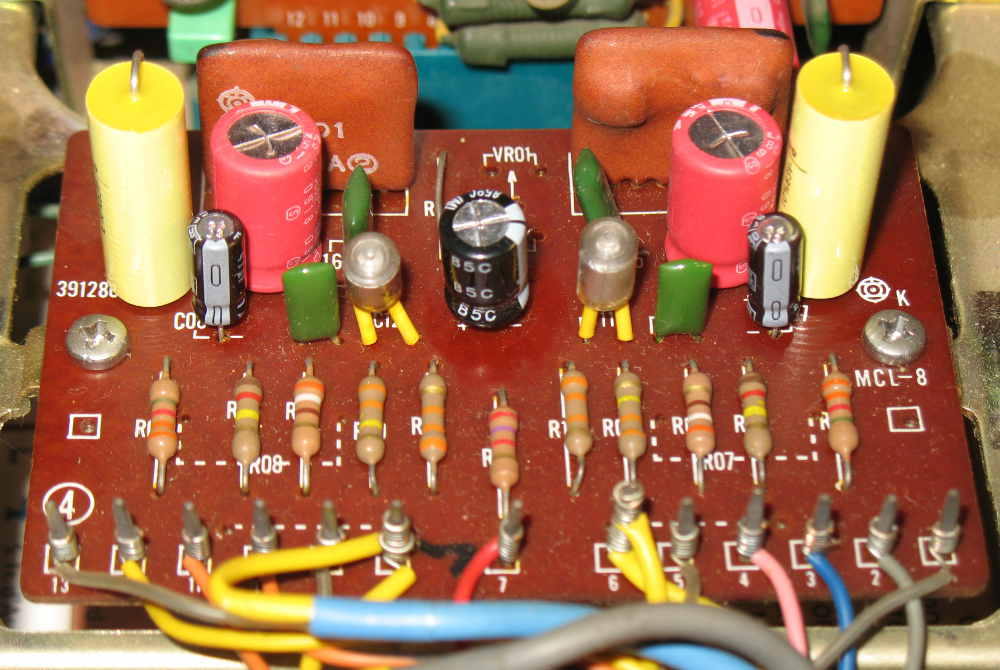

Carte préampli équipée en Roederstein et Cerafine. | |
 |
Sanyo, Silmic II, et céramique pour les 1µF. Bombage de potentiomètres au F2. |
|
 |

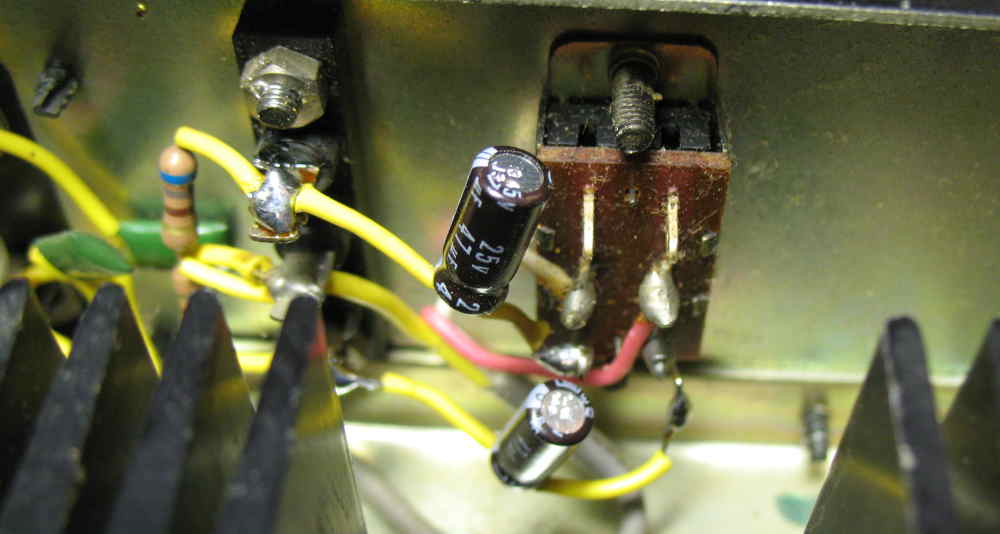

Mise en place de ROE sur le sélecteur phono. | |
 |

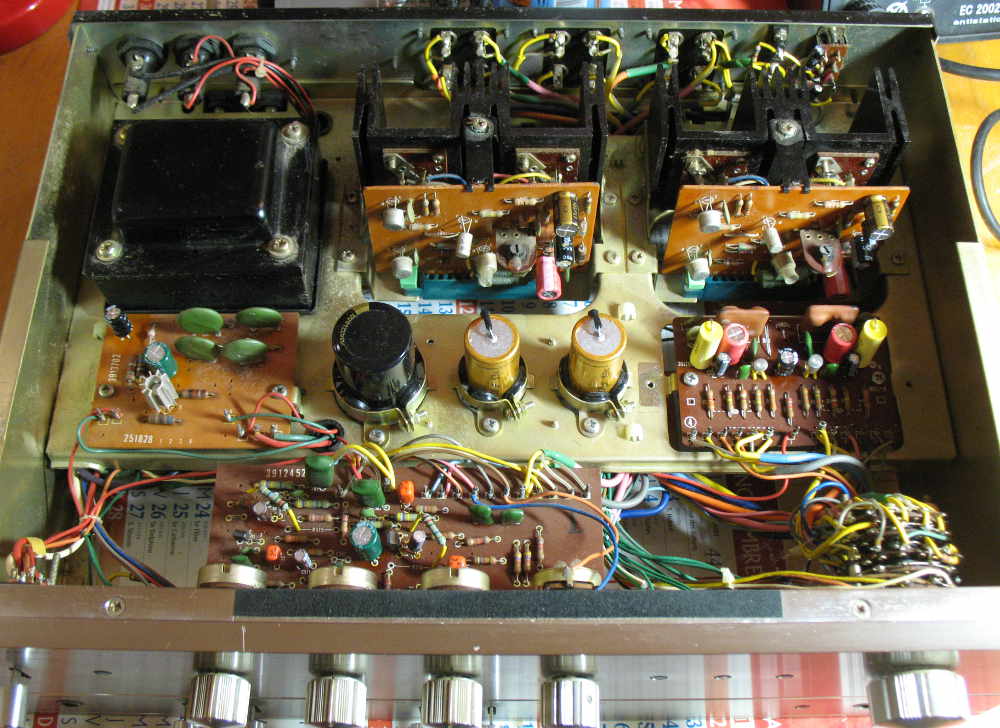

Vue d'ensemble avant mise sous tension. | |
 |

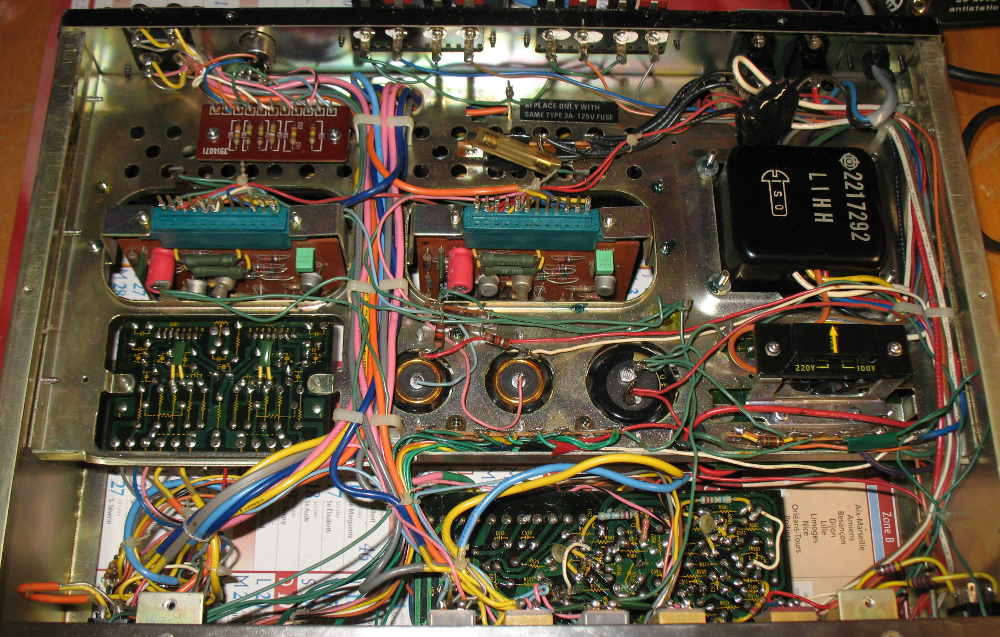

Dessous. | |
 |

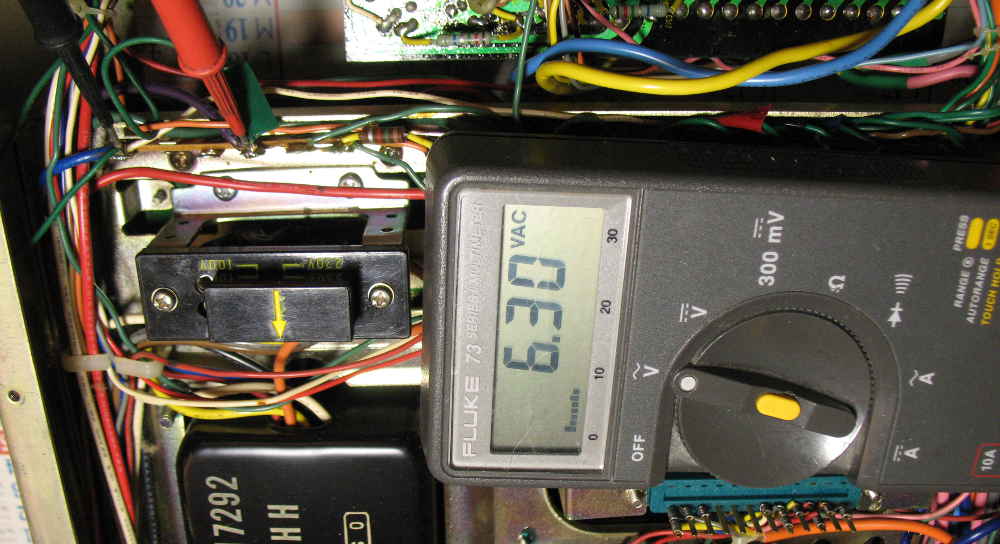

Sur les cinq ampoules alimentées en 6VAC, trois sont grillées. Elles seront toutes remplacées afin de conserver la même luminosité sur tous les voyants |
|
|

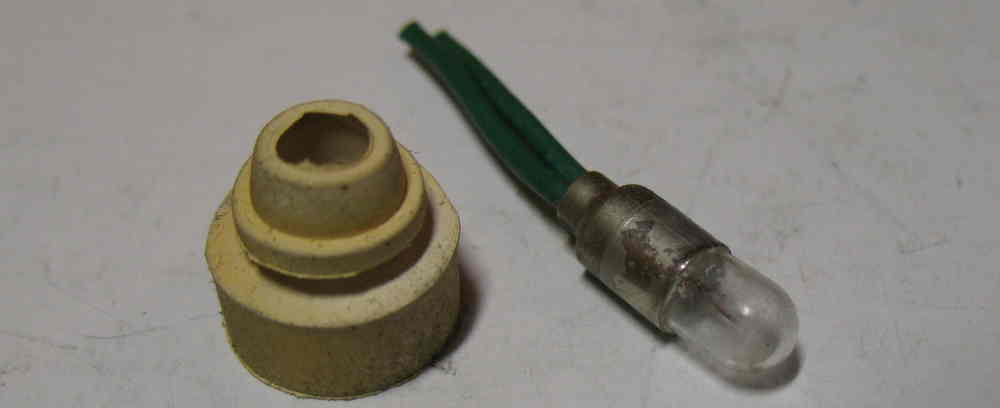

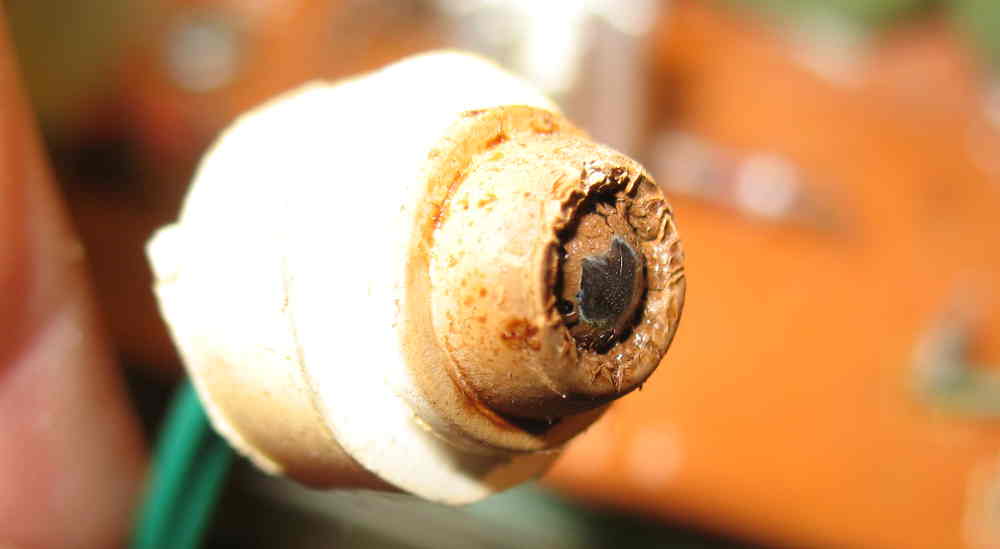

La chaleur de celles qui sont encore fonctionnelles a fini par brûler les supports en caoutchouc. | |
|
Par contre vu l'état nickel des supports d'ampoules grillées je suppose qu'elles le sont depuis très longtemps.... | |
 |

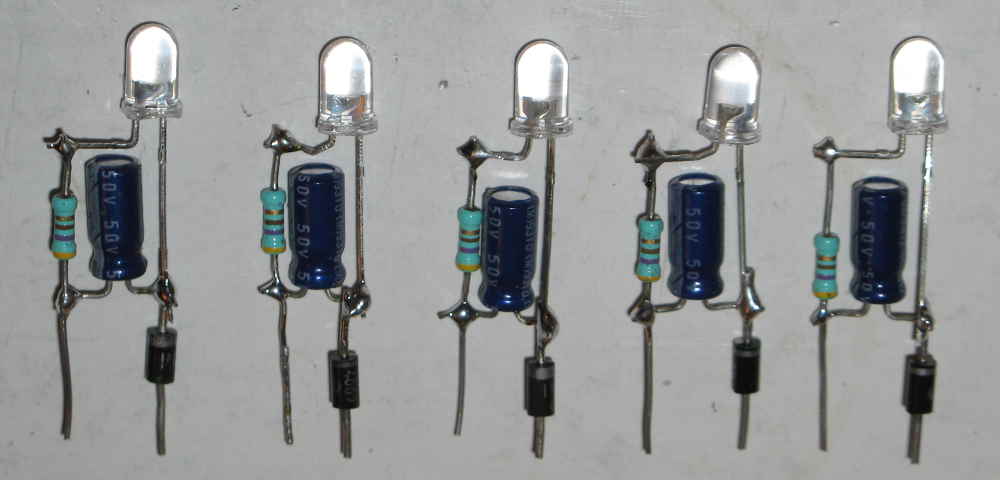

Préparation des LED qui vont les remplacer. Pour le schéma, voir la page du préampli Marantz 3200 dont il faudra uniquement changer la valeur des résistances (470 ohms). | |

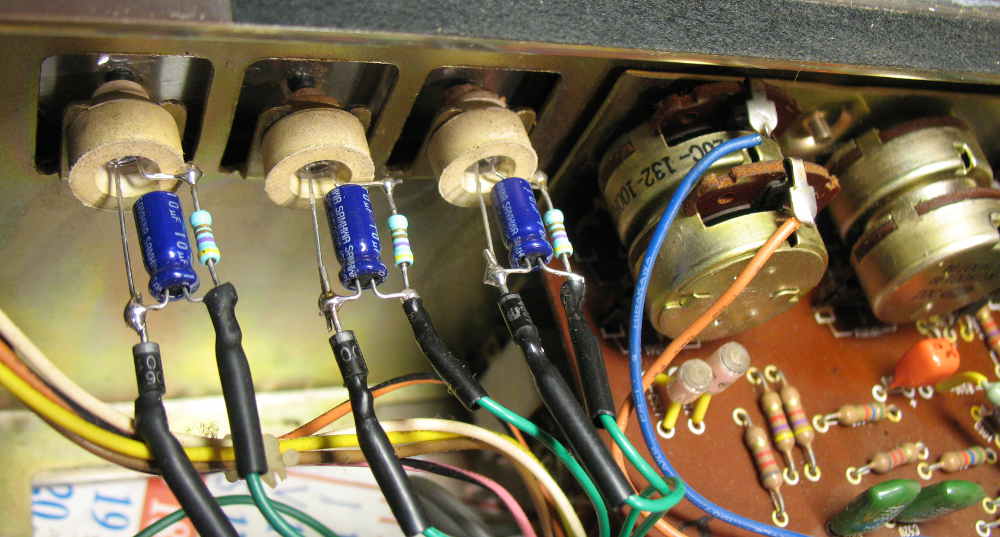

 | Mise en place. | |

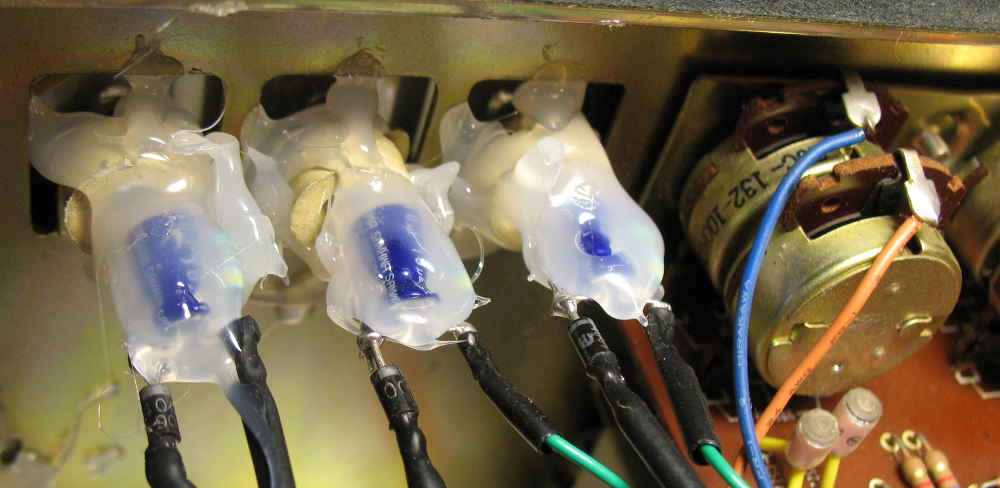

 | Les supports en caoutchoucs sont devenus trop fragiles et cassants, un coup de pistolet à colle permet d'y remédier et d'isoler le tout. | |

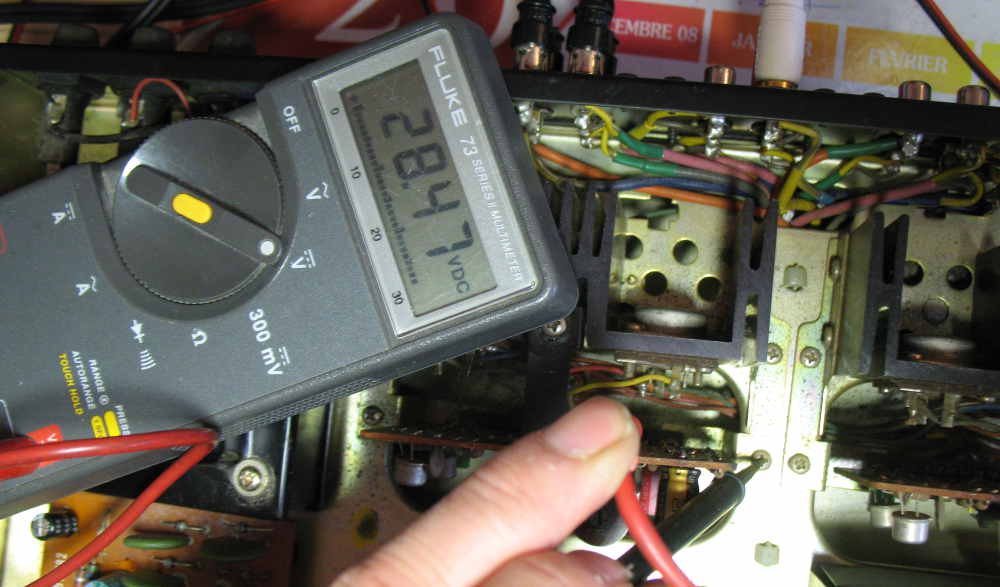

 | Réglages. | |

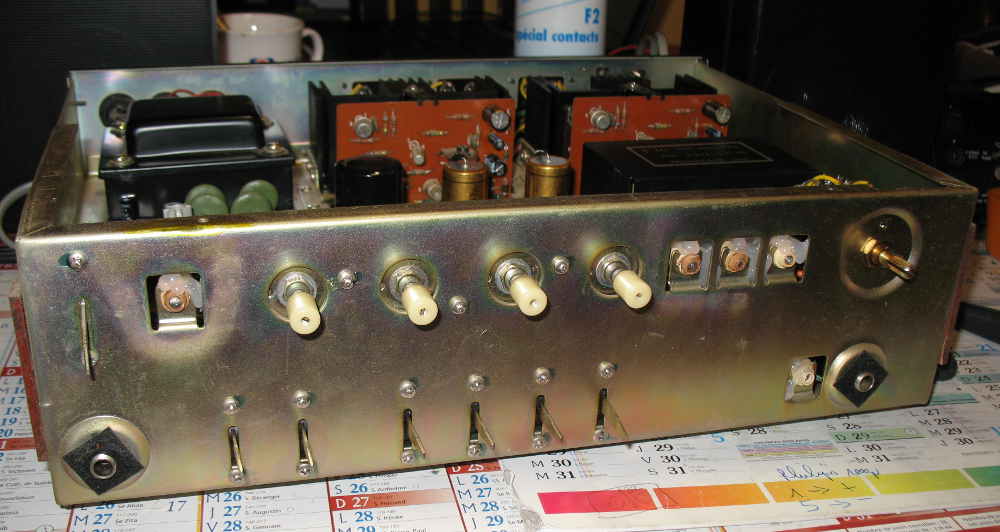

 | Démontage de façade. | |

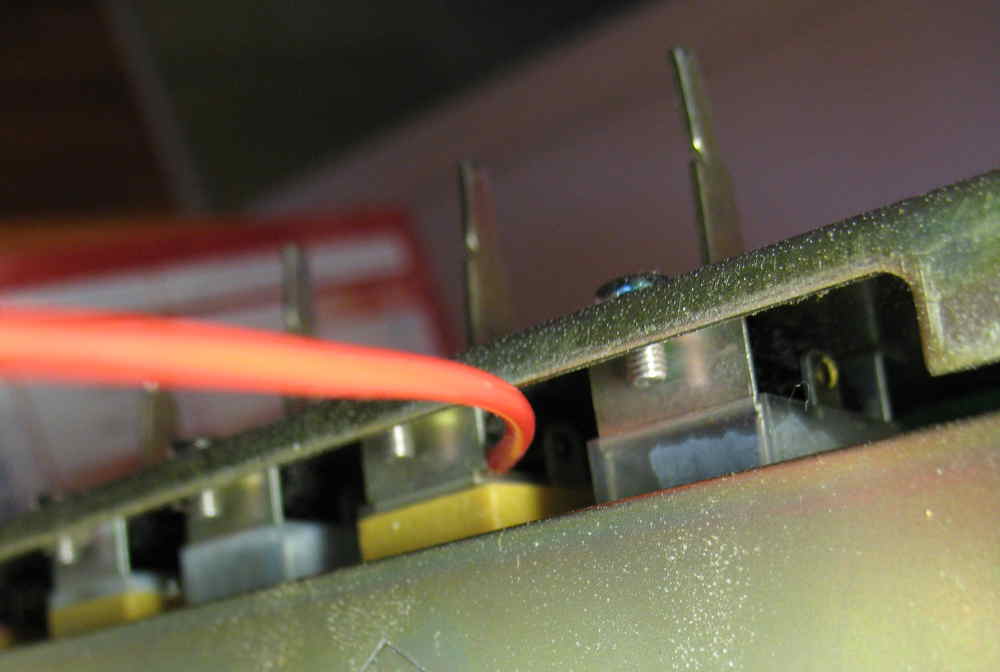

 | Cet ampli est infesté de mauvais contacts et le seul moyen d'éliminer ceux des interrupteurs à bascule est d'inserrer le tuyau de la bombe de F2 de la manière suivante. | |

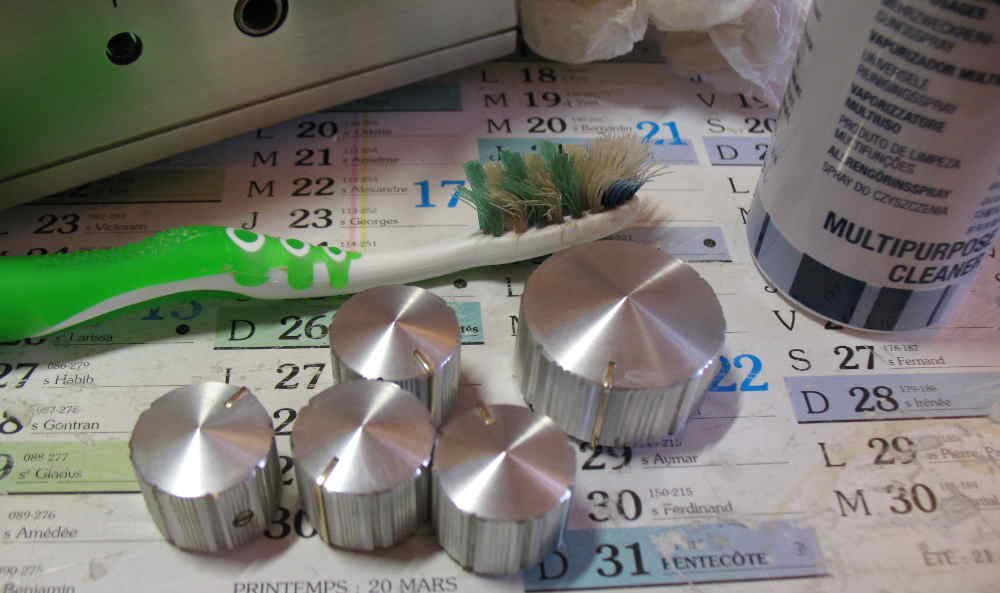

 | Le nettoyage des rainures des boutons se fait à l'aide d'une vieille brosse à dents imbibée de mousse décapante. | |

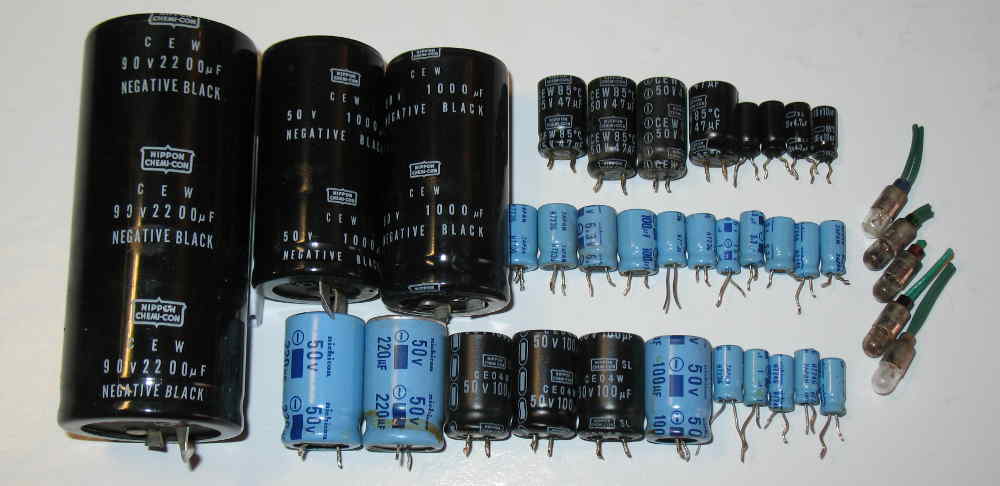

 | Eléments changés. | |

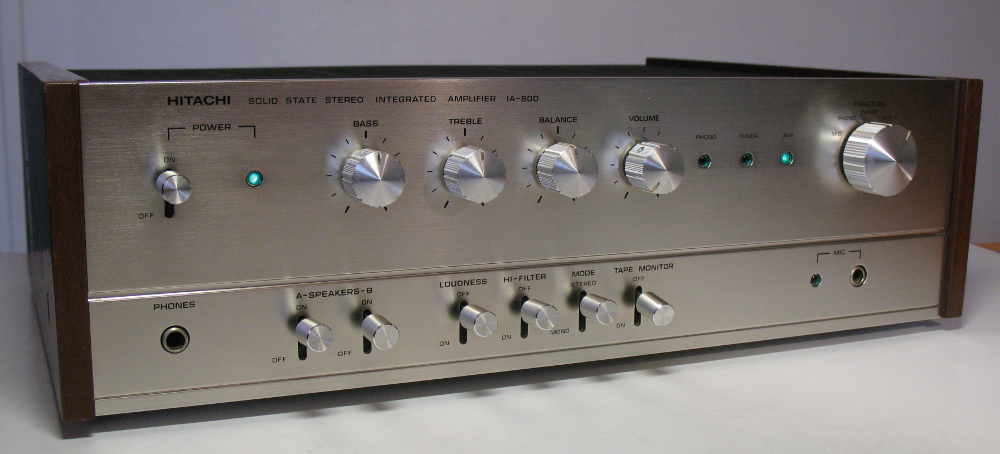

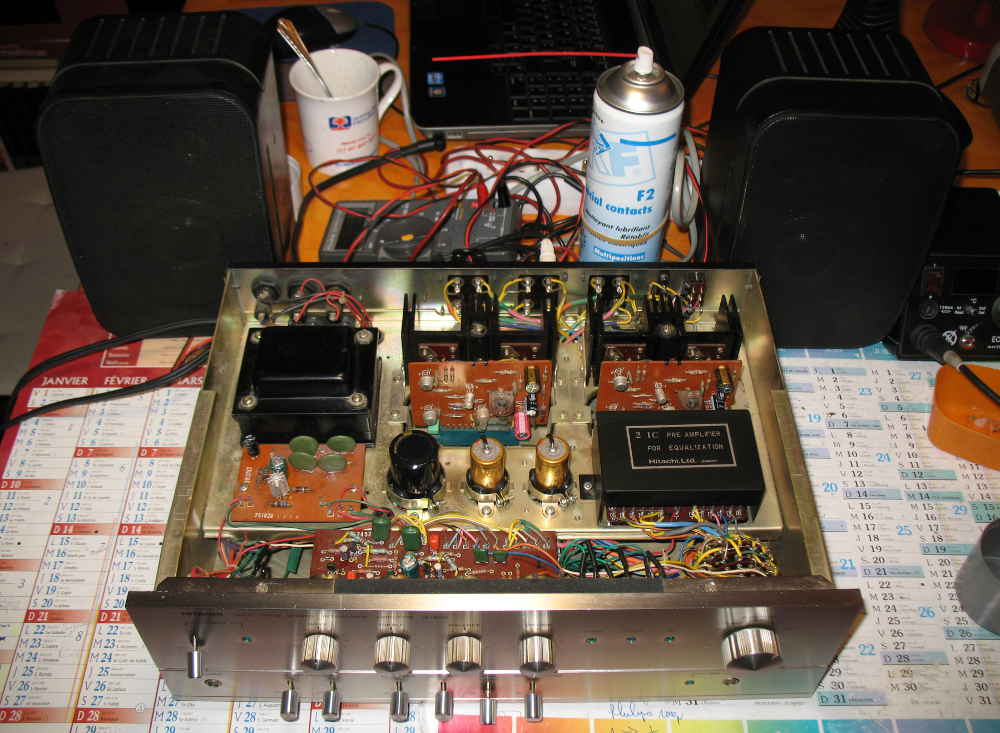

 | Test sur enceintes suicide. | |

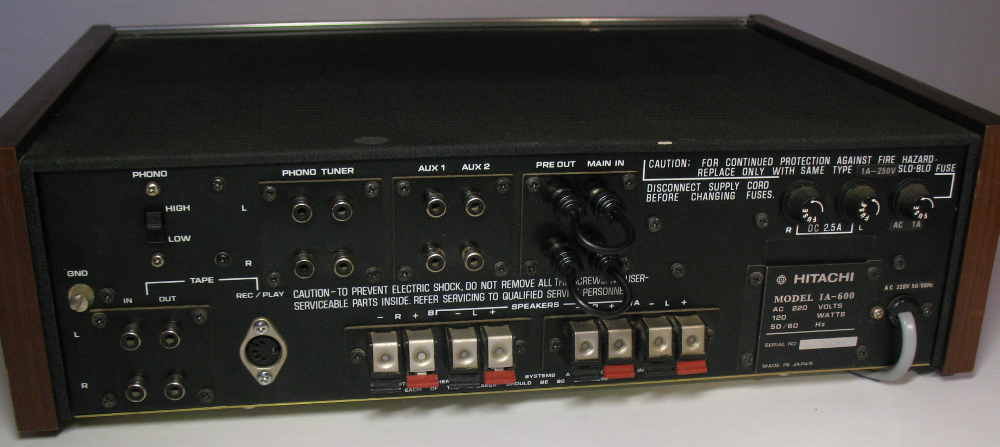

 | L'arrière. | |
 |
Le IA600 est un excellent ampli dont la sonorité est très proche de celle des Harman Kardon A401 et Kenwood KA7002. Son seul défaut est une entrée phono très moyenne, problème que j'ai contourné par l'ajout d'un Luxman LE117. |
Une bonne alternative aux amplis surcotés
LIEN
Forum
Prix moyen en 2015: 150€
