AMPLI SILICIUM
NIKKO
TRM-800
Le gros de la série

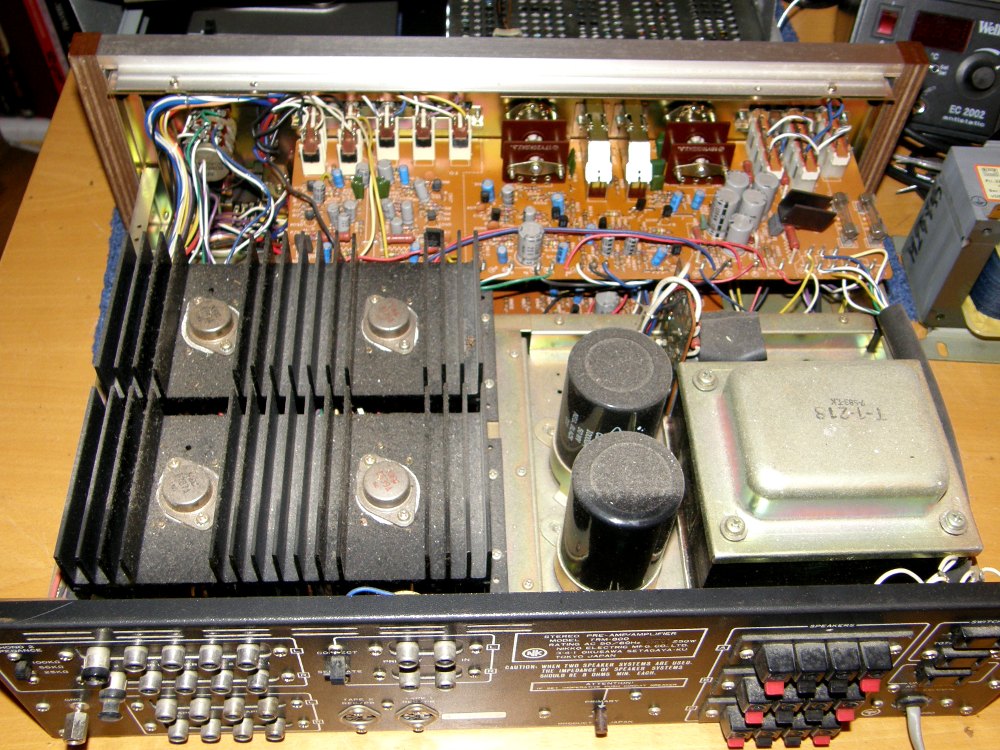

 | De par ses dimensions conséquentes il surclasse ses petits frères. A première vue, tout est prometteur: gros transfo, dissipateurs balèses disposés horizontalement, trois paires de connecteurs, etc | |

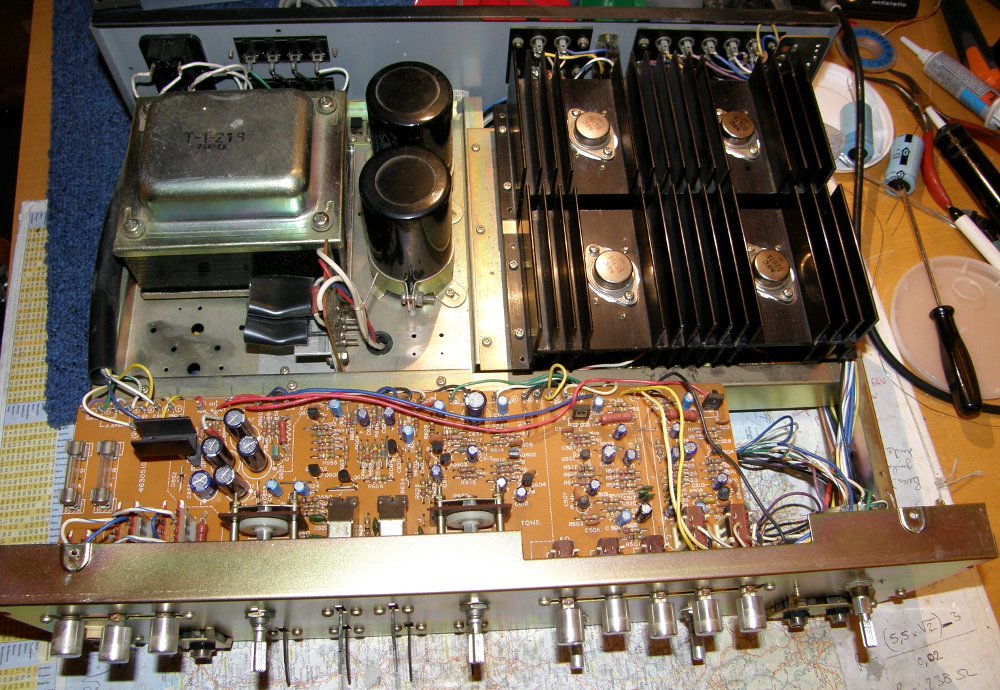

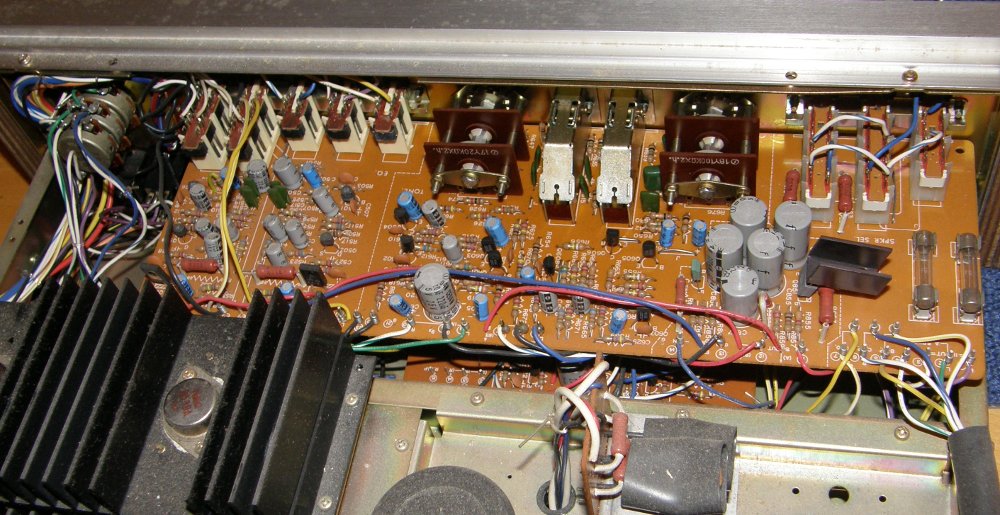

 | Les préampli, gestions des tonalités, commutation des HP... sont regroupés sur cette large carte. | |

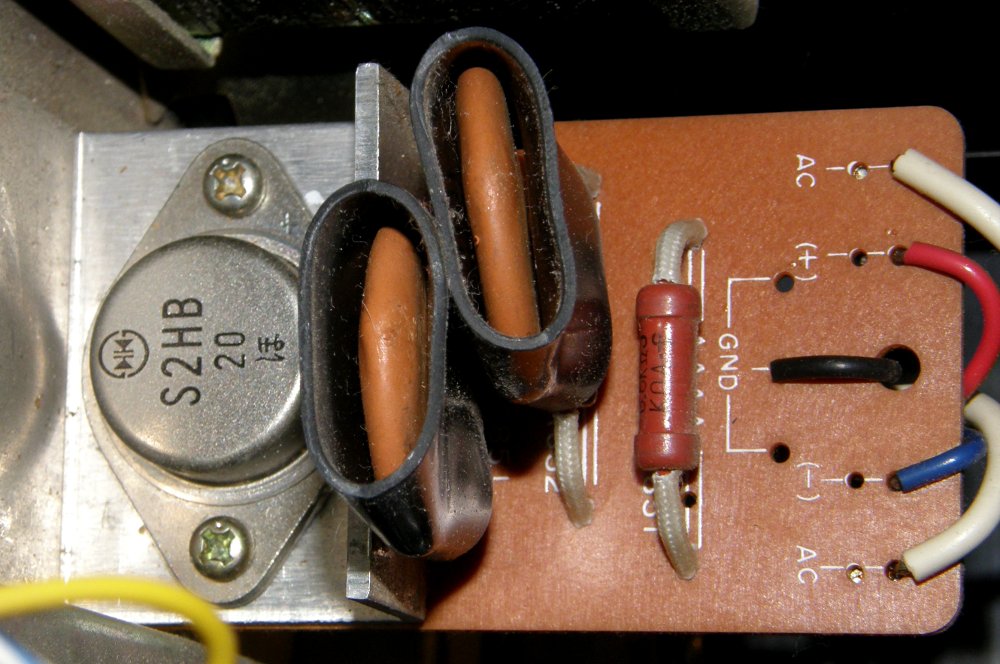

 | Redresseur 8 ampères. | |

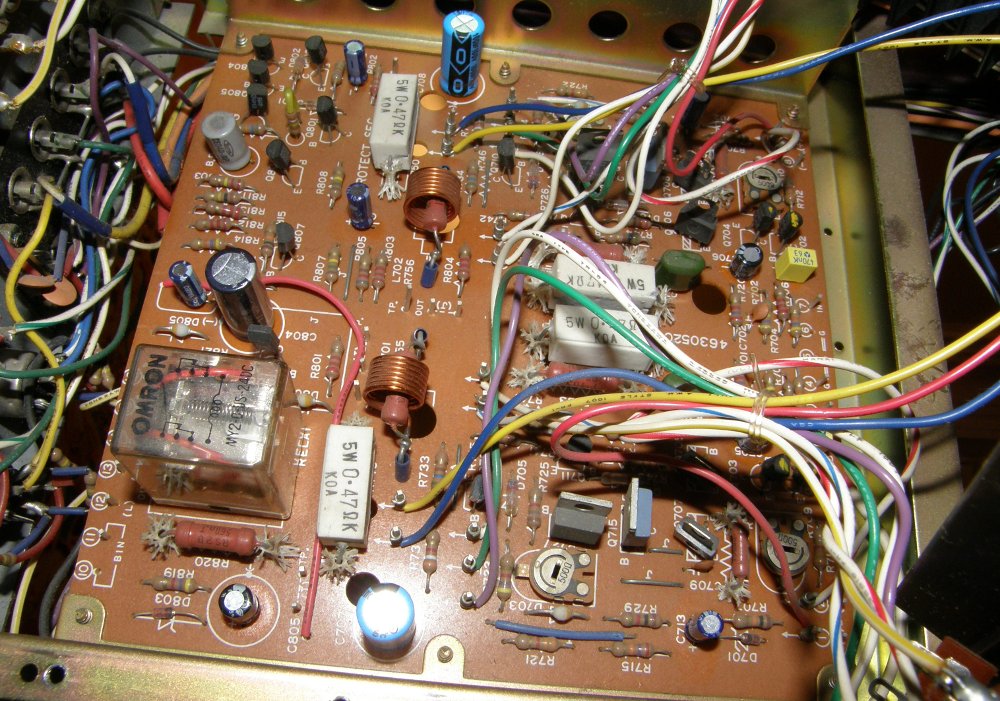

 | Sous les blocs des transistors de puissance nous avons les drivers et la temporisation HP. | |
 | Cette
zone est l'une de celles où la chaleur est la plus importante d'ou un
probable vieillissement prématuré des chimiques; ils ont ici tous été
remplacés. C'est également l'occasion de contrôler les lamelles du relai. | |

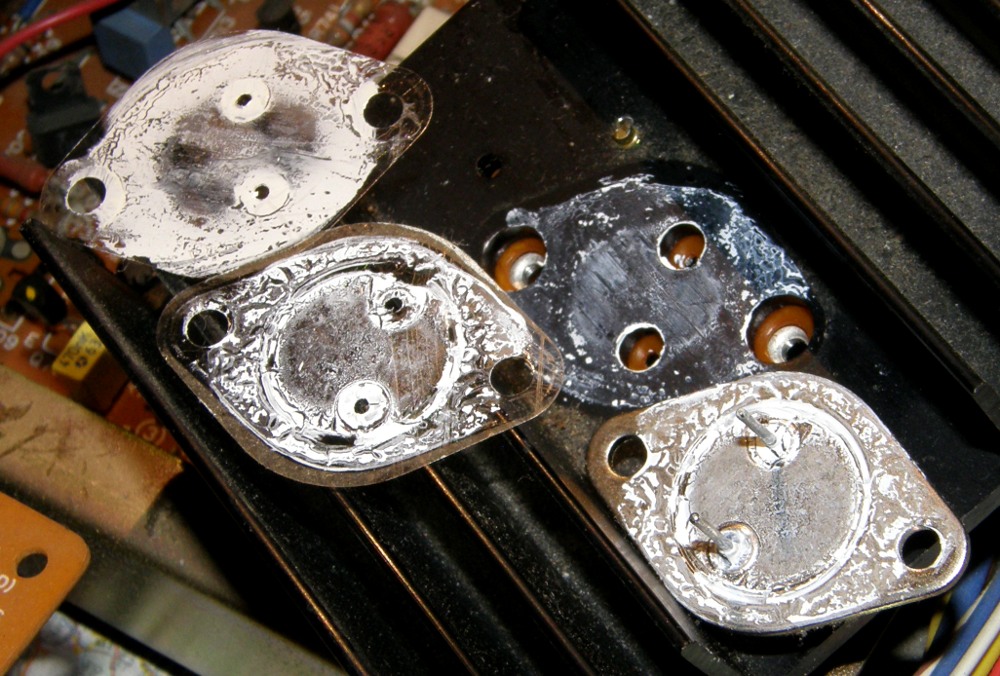

 | Nettoyage et remplacement de la graisse thermique. | |

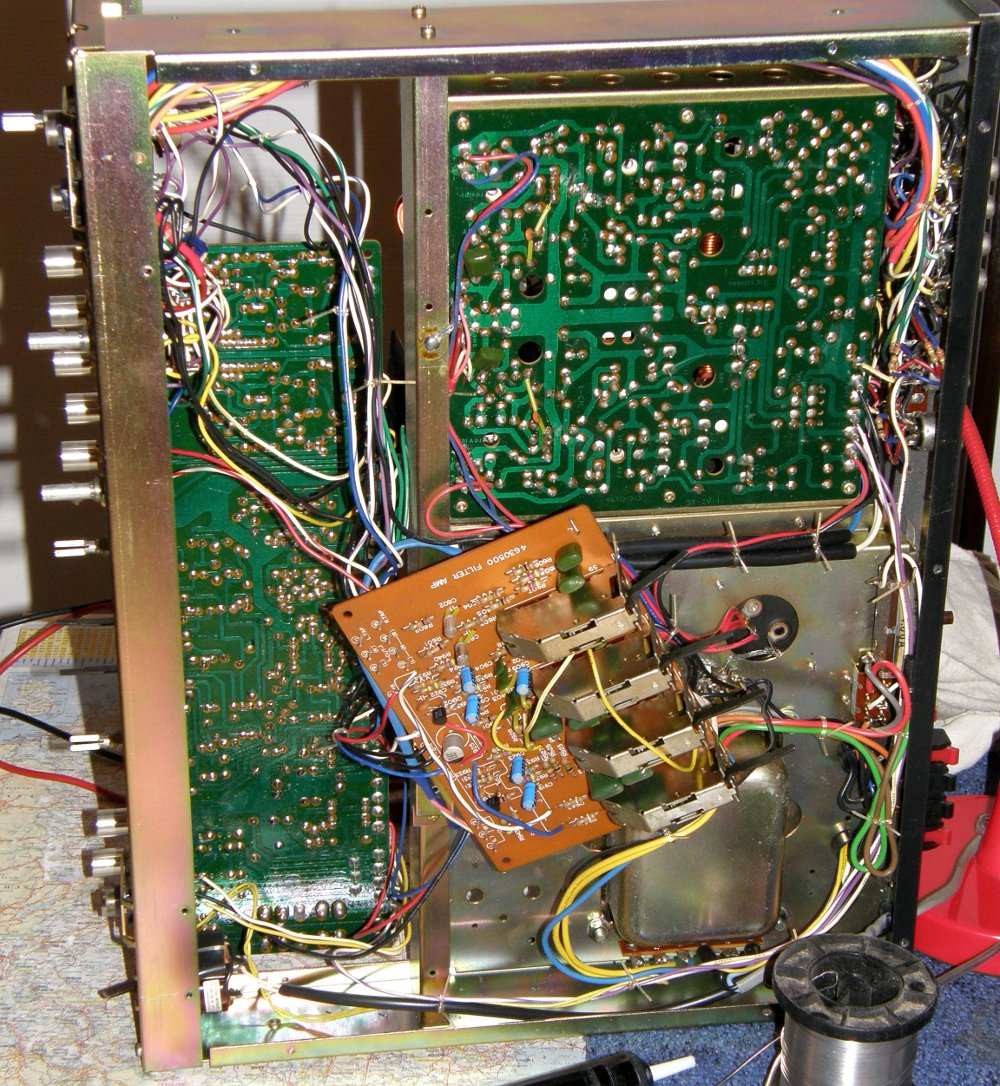

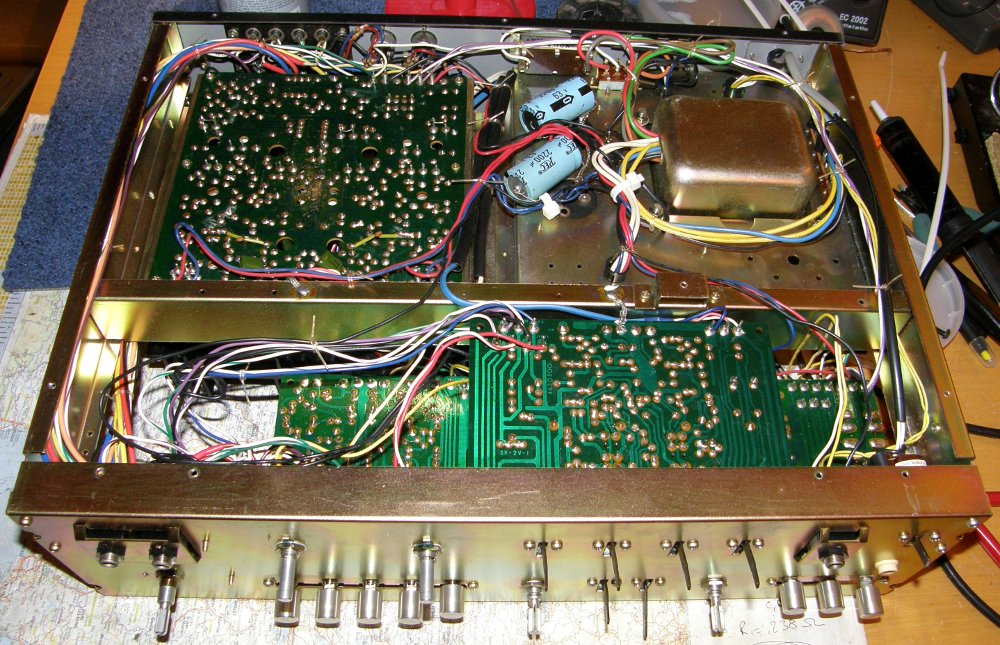

 | Sous
l'ampli le circuit des filtres. Actions effectuées: bombage des commutateurs au F2 et remplacement de condensateurs. | |
 | Remplacement de la quasi totalité des chimiques. | |

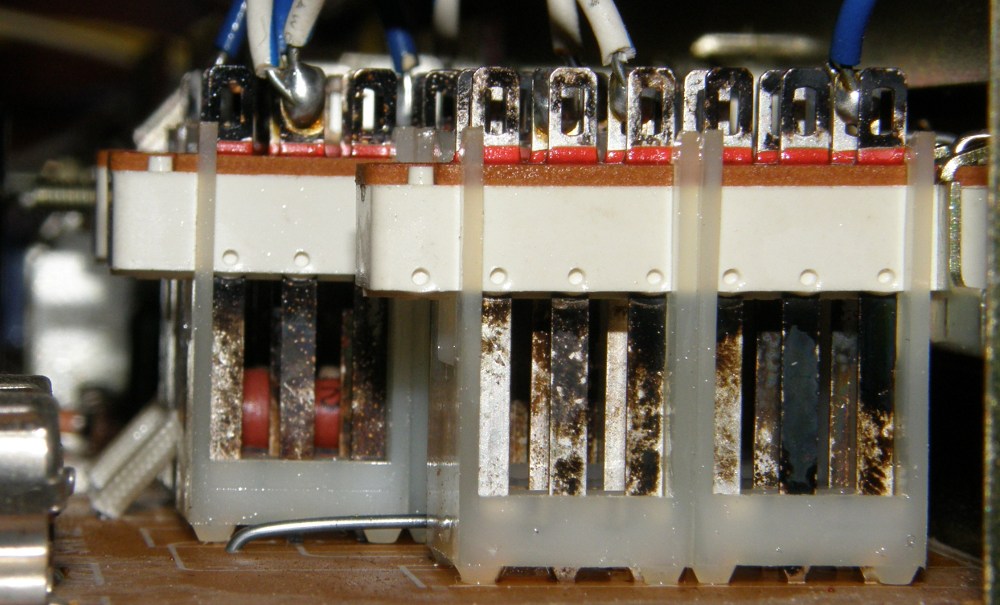

 | Gros plan sur les commutateurs dont les lamelles argentées oxydées devront si nécessaire être décapées au produit pour l'argenterie. | |
 | Ajout de deux condensateurs de 2200µF en parallèle sur les deux gros 10000µF de l'alim. | |

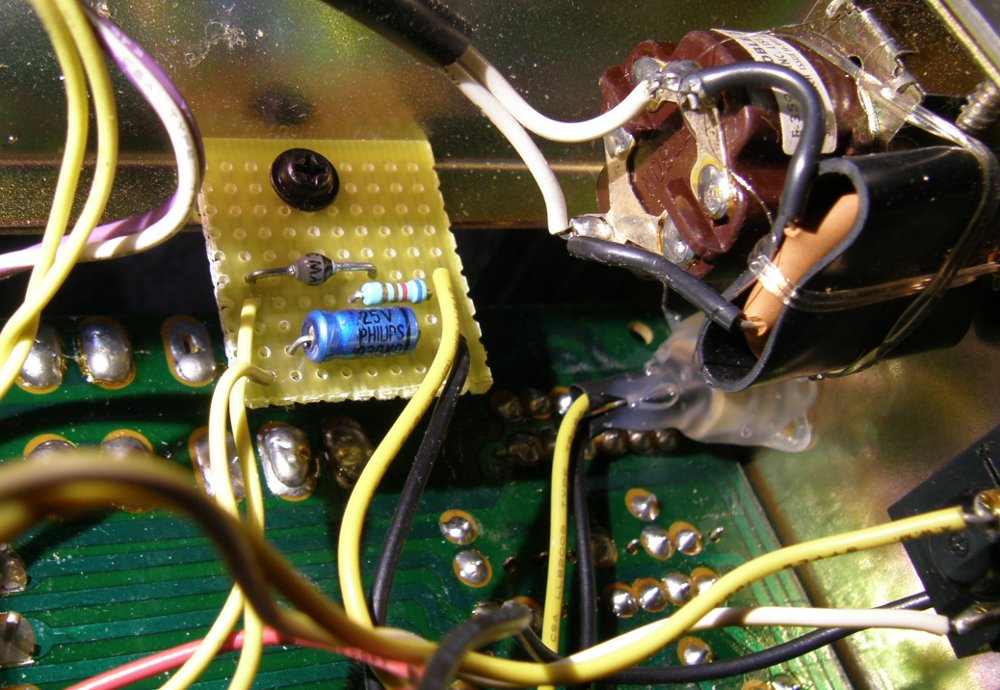

 | L'ampoule
du voyant était grillée. Mise en place d'une LED blanche accompagnée de ses trois composants sur un bout de plaque à trous (voir le chapitre du Marantz 3200 pour le schéma). Un coup de pistolet à colle assure son maintient en place derrière le cache rouge transparent. | |

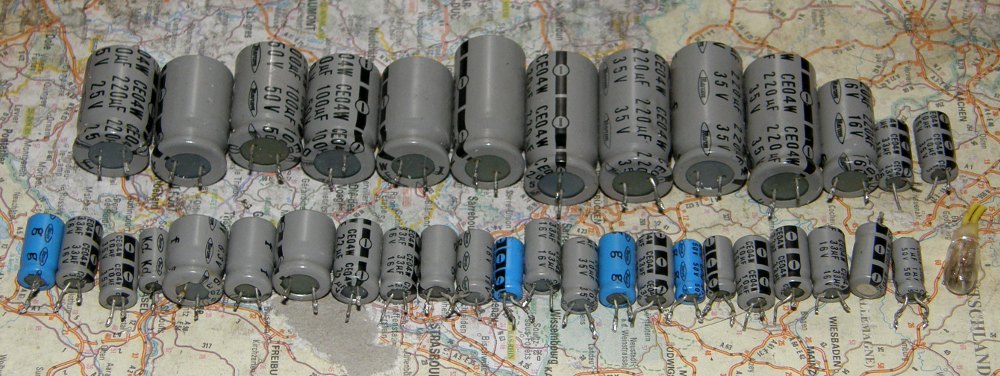

 | Les éléments remplacés. | |

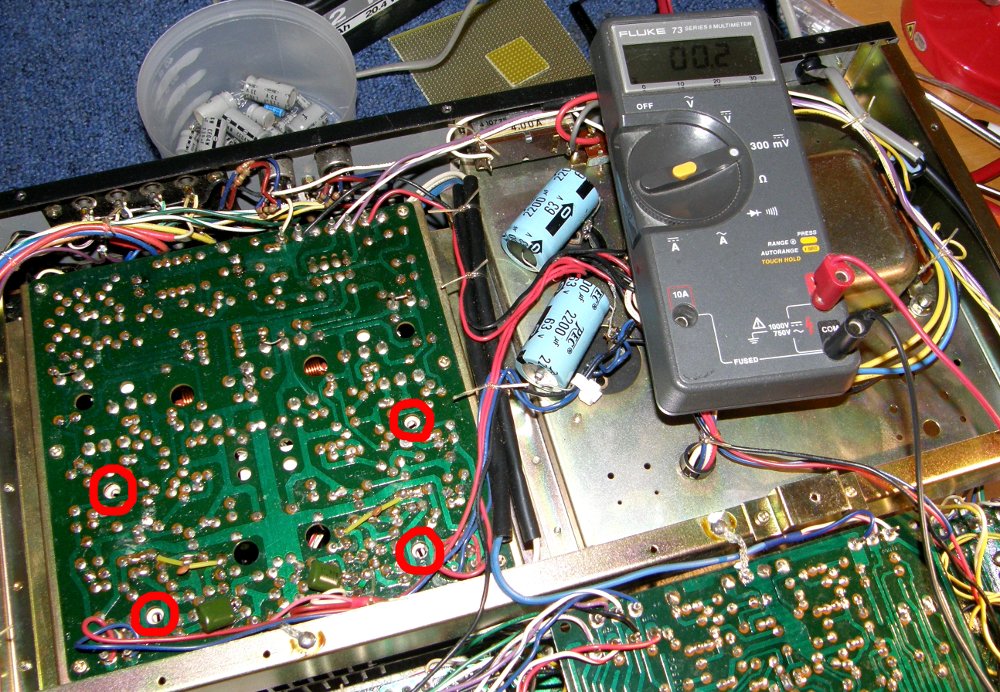

 | Les réglages s'effectuent par le dessous, les ajustables étant accessibles via 4 trous (entourés ci-contre en rouge) dans lesquels ont peut insérer un tournevis. | |

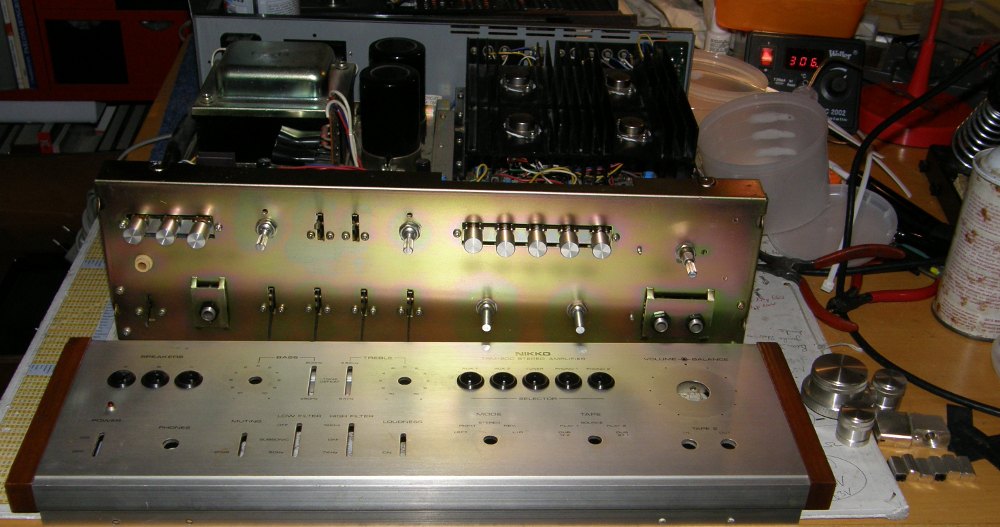

 | Démontage et nettoyage de la façade. | |
 | Il
n'avait plus de pieds! Une greffe l'a doté de ceux d'une épave de Marantz MR215. | |

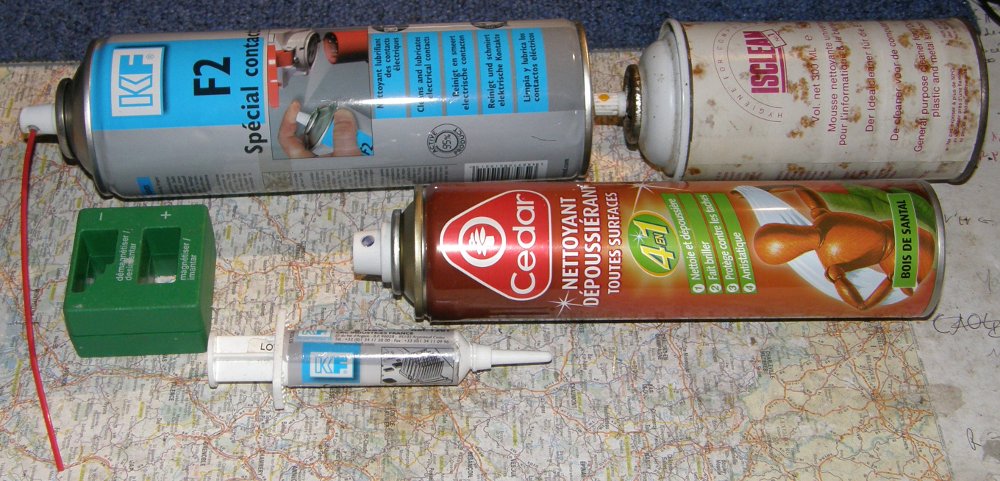

 | Quelques trucs forts utiles employés dans cette remise à niveau. On ne citera jamais assez souvent le rôle méga-important anti crise de nerfs joué par l'aimanteur/désaimanteur. | |

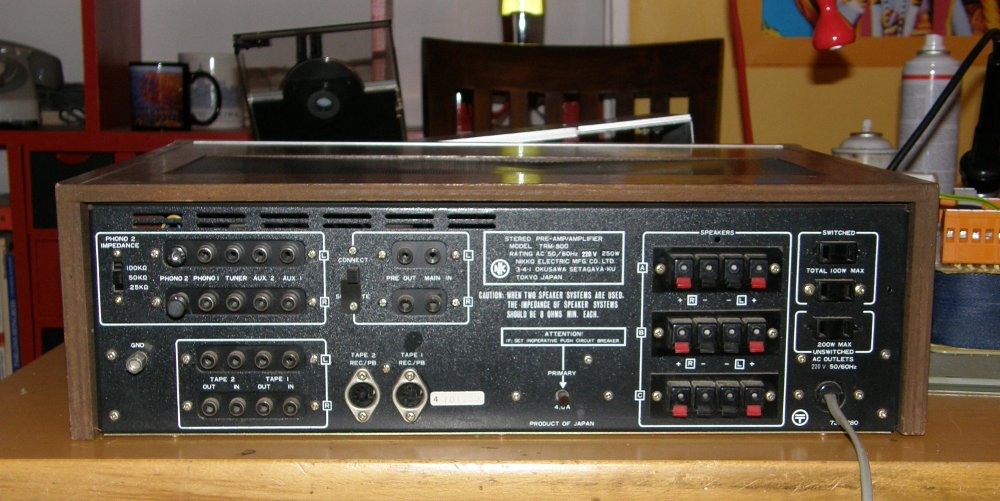

 | Présence très rare d'une connectique permettant l'utilisation de trois paires d'enceintes. | |

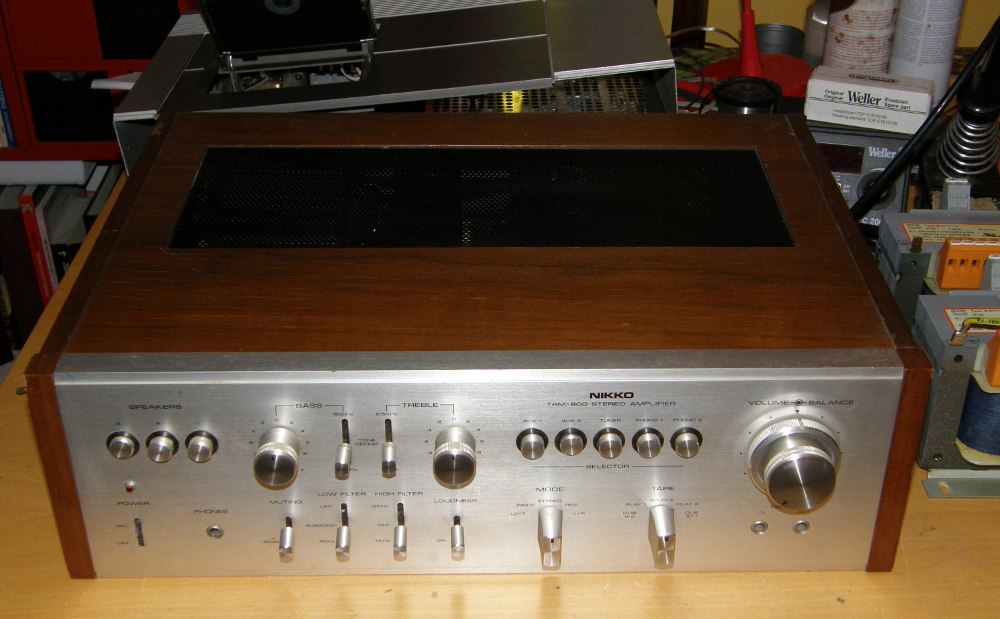

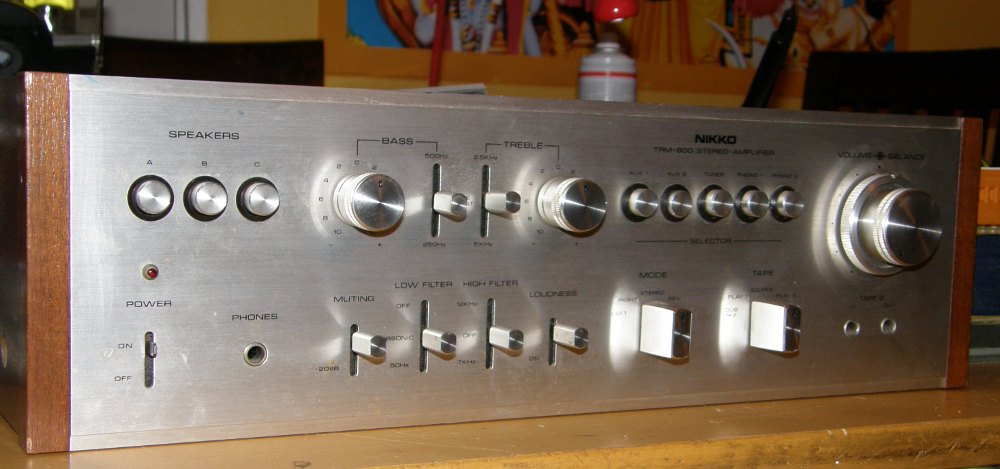

 | Face avant |
