AMPLI SILICIUM
SANYO JA224

Une variante du JA220

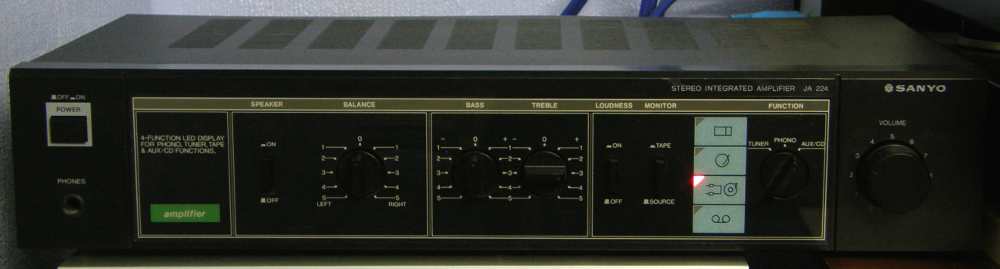

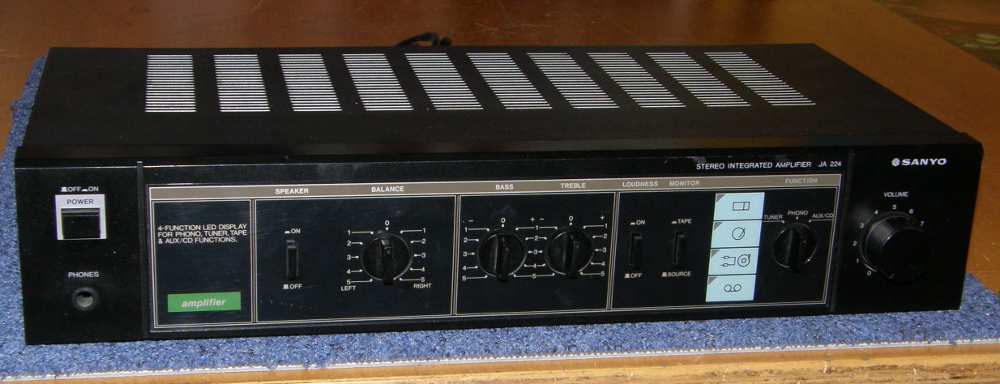

avant
D'une allure plus sobre que celle de son frère JA220 il n'a cependant que peu de différences avec lui: la seule vraiment flagrante est située au niveau des transistors de puissance.

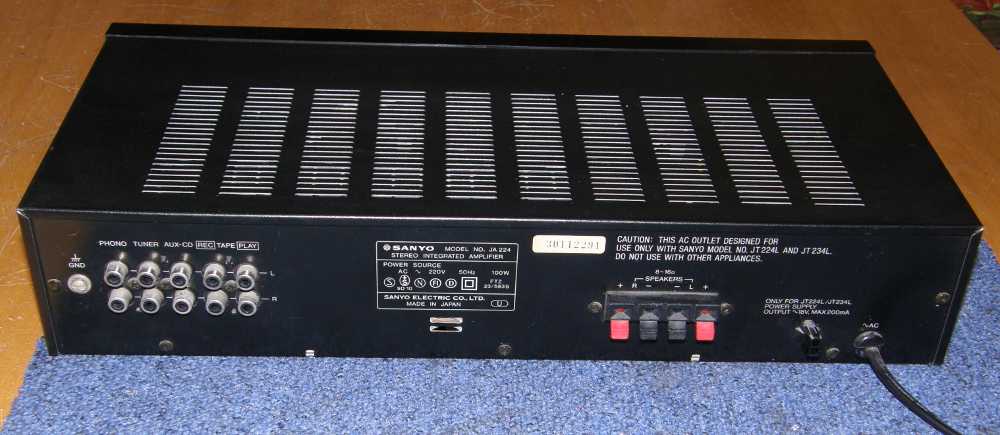

derriere
Pour les commentaires associés aux photos, cliquer sur les liens en bas de page.

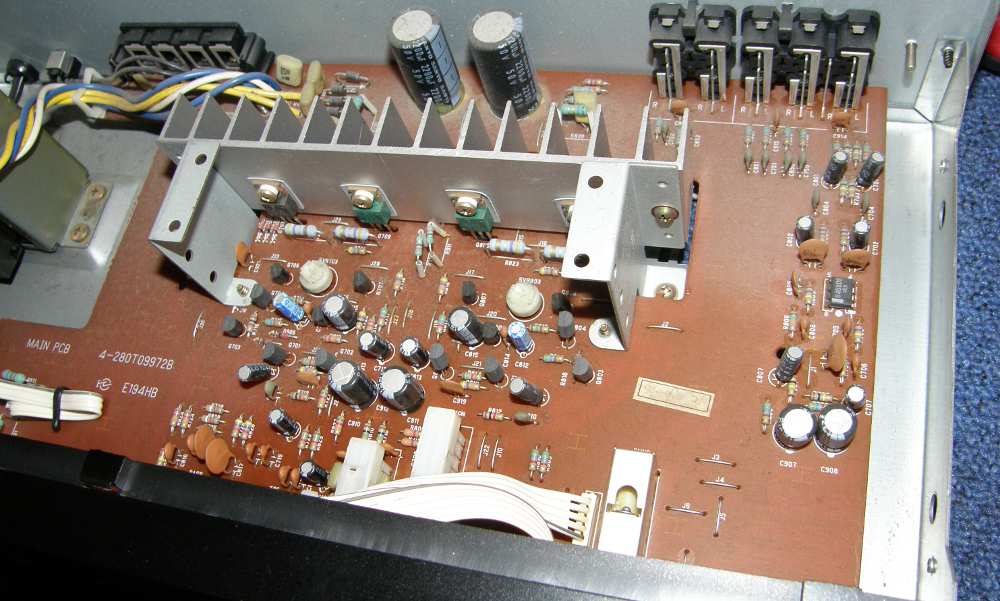

dedans

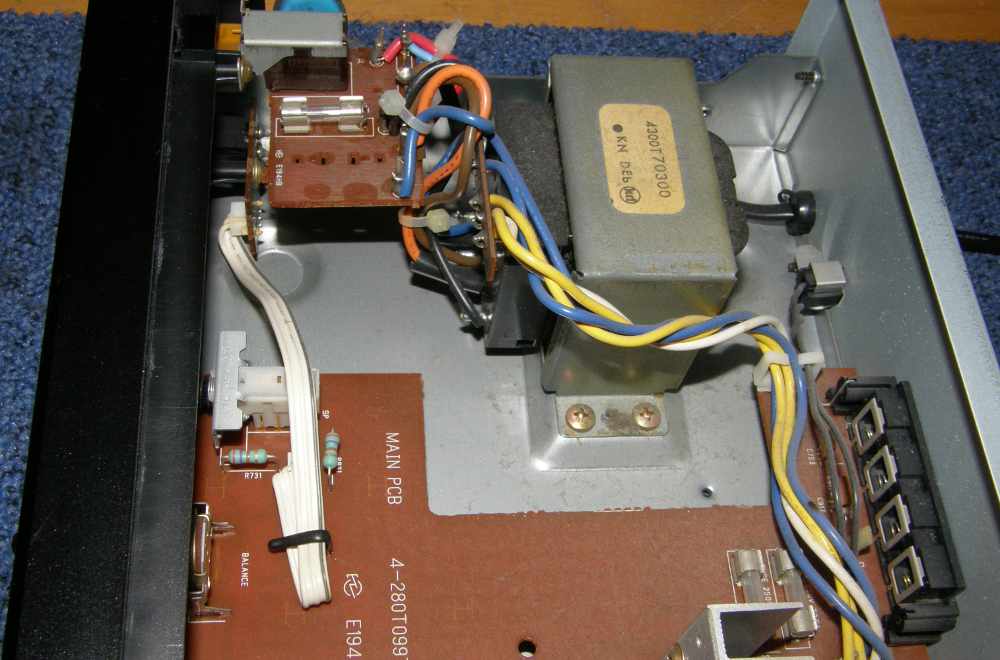

alim

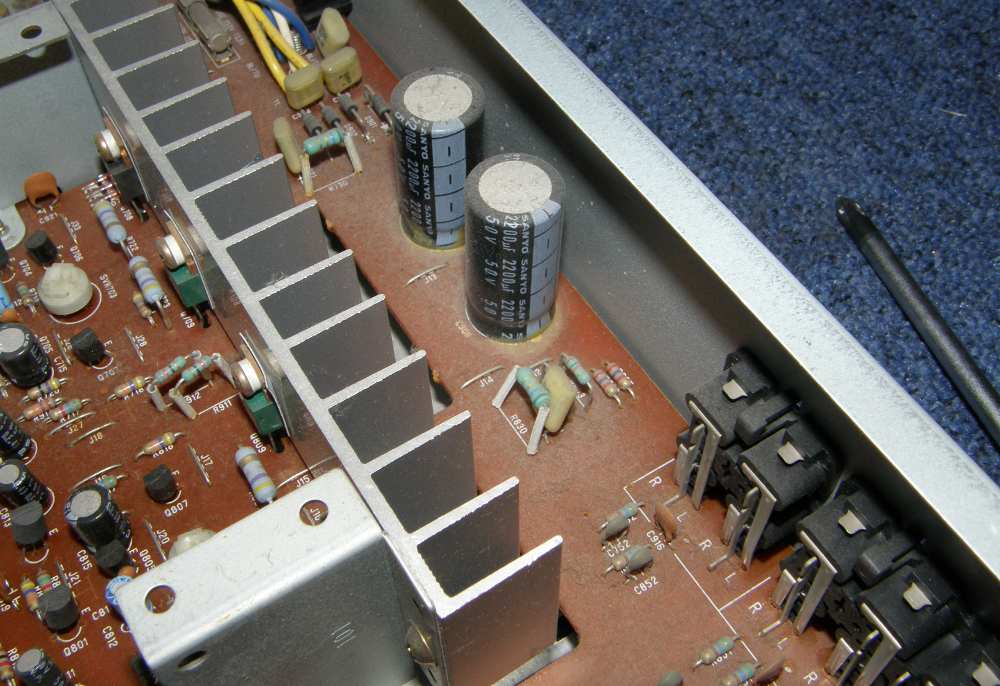

puissance
phono
alim
dedans
totors

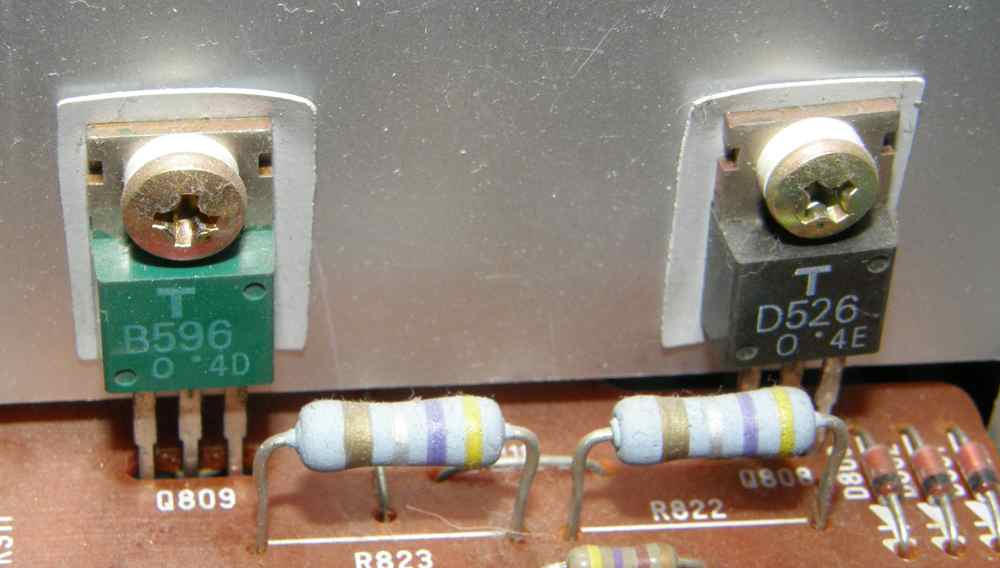

Petit comparatif à propos des transistors de puissance utilisés dans cette gamme d'amplis:

Grundig V1700 : Sanken 2SA769 et 2SC1827
Grundig V1850 : Sanken 2SA769 et 2SC1827

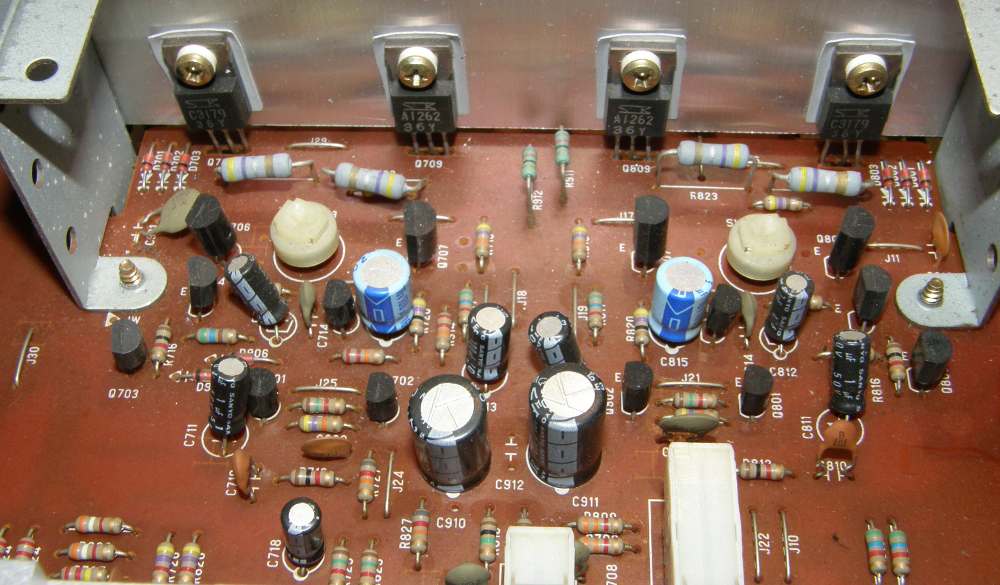

Sanyo JA220 : Sanken 2SA1262 et 2SC3179 Sanyo JA224 : Toshiba 2SB595 et 2SD526
dessous

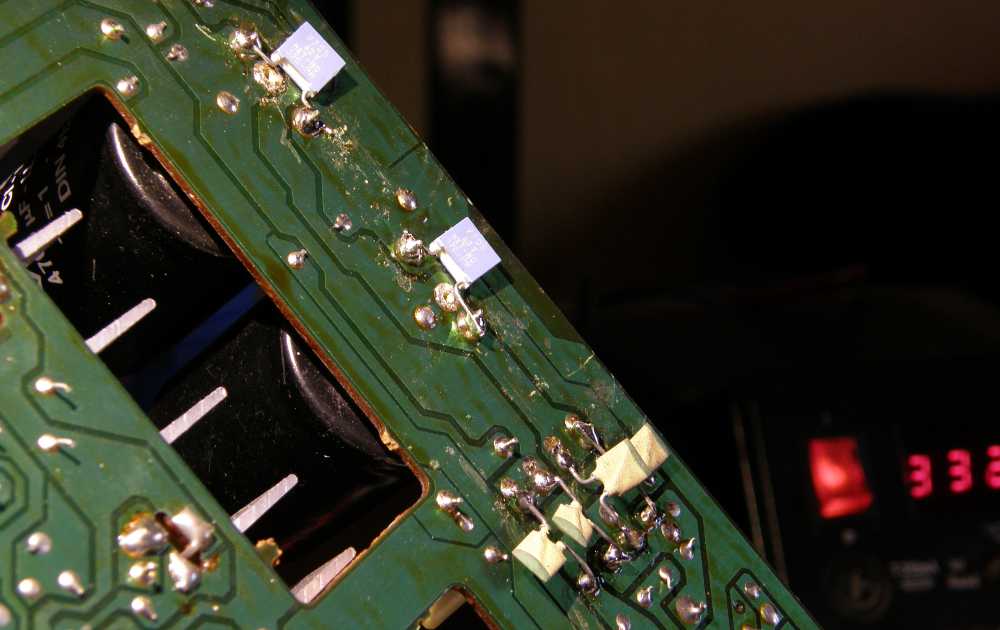

Ajout de condensateurs.

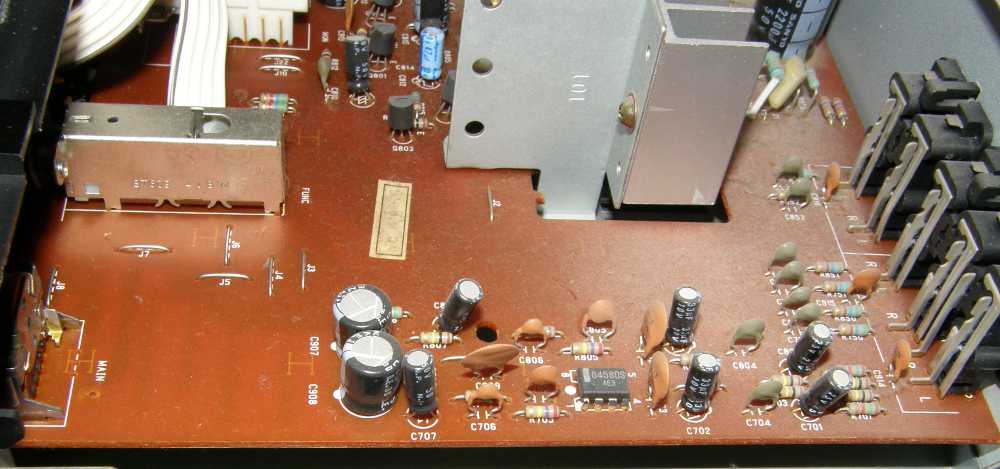

phono

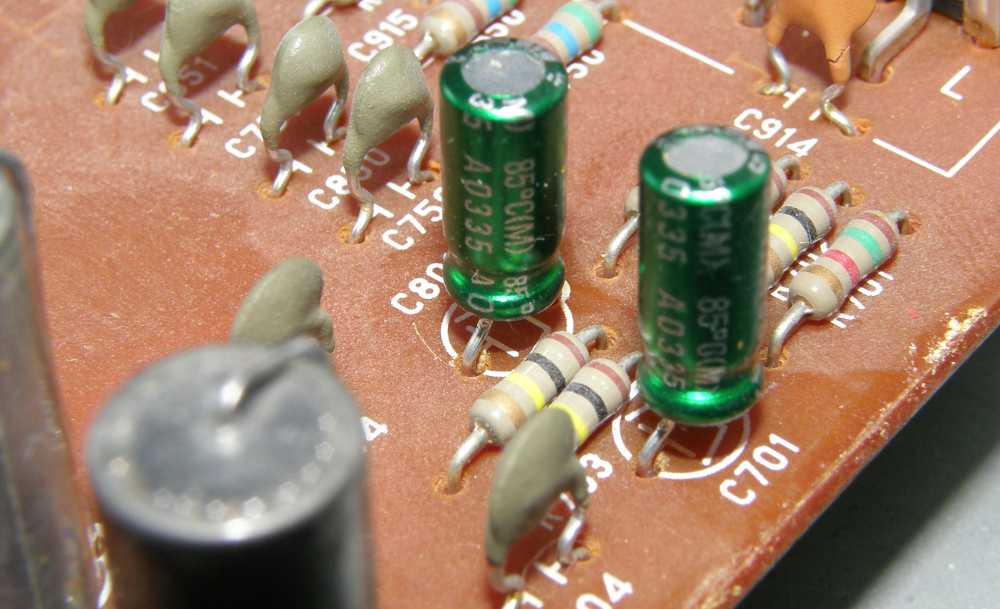

Utilisation de chimiques Muse en entrées phono.
fuse

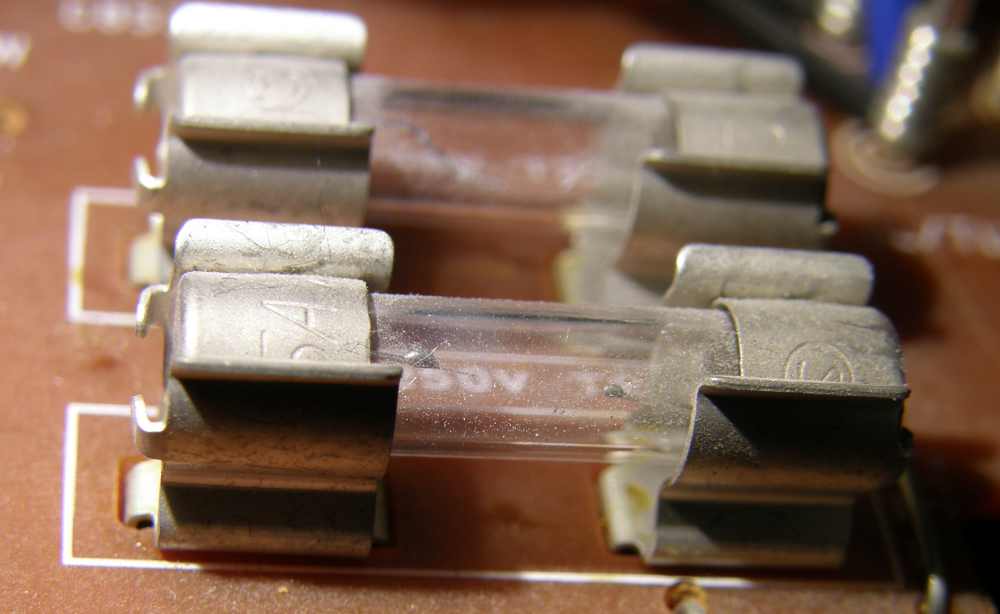

La panne de l'ampli se trouvait à cet endroit, en sorties HP.
dedans

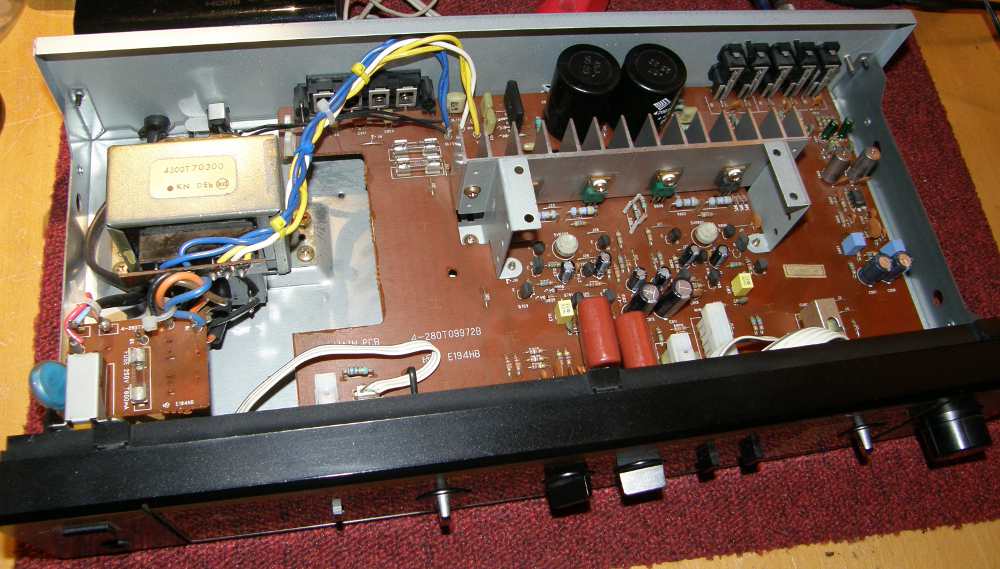

Tweakage terminé.
dedans
hs

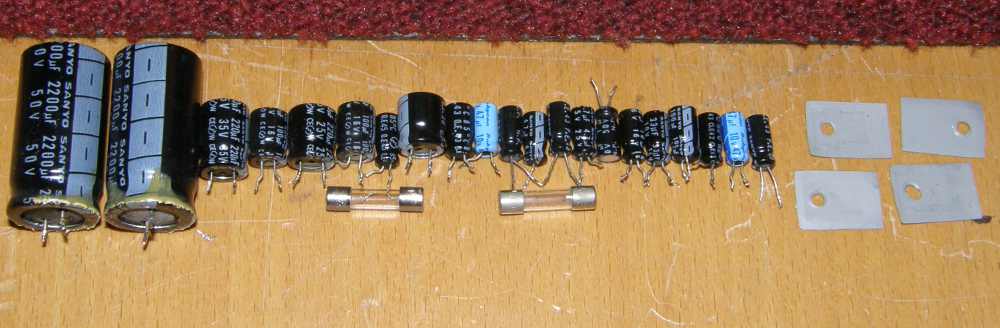

Eléments changés.

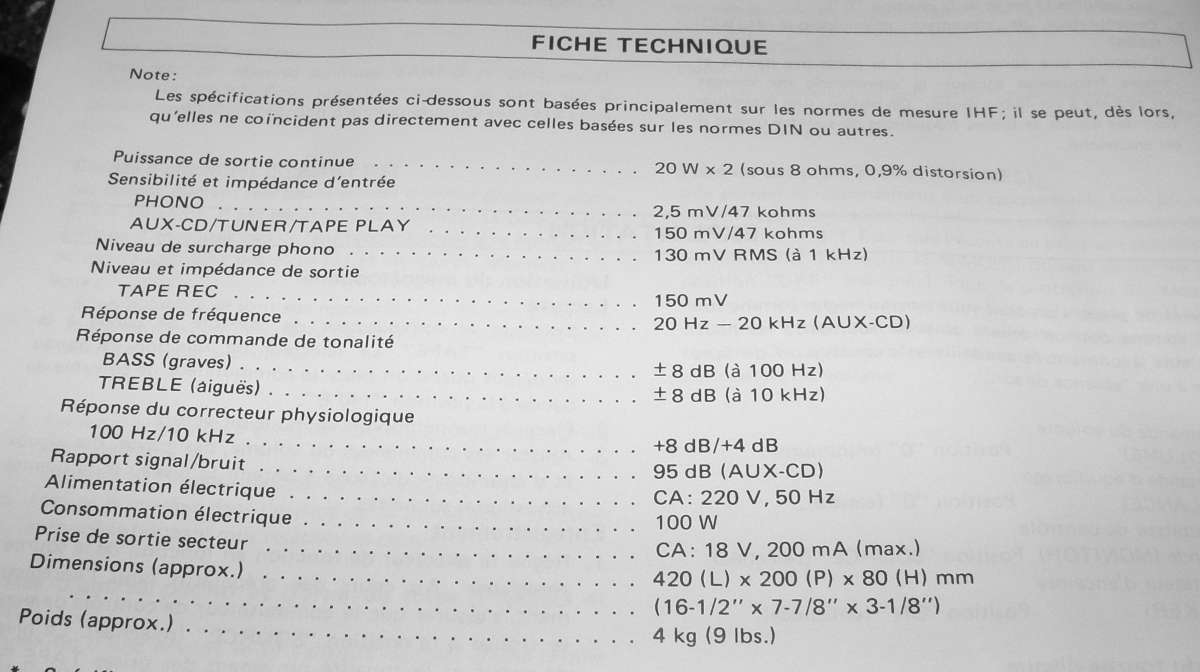

caractCaractéristiques.
familleLes tests comparatifs mettent en avant une légère différence au niveau des médiums et de la puissance:
--> Le JA224 est moins puissant que son frère, il faut placer le bouton de volume 5mm plus haut pour le même niveau sonore.
--> Le JA220 a des médiums un peu plus en retrait que ceux du 224

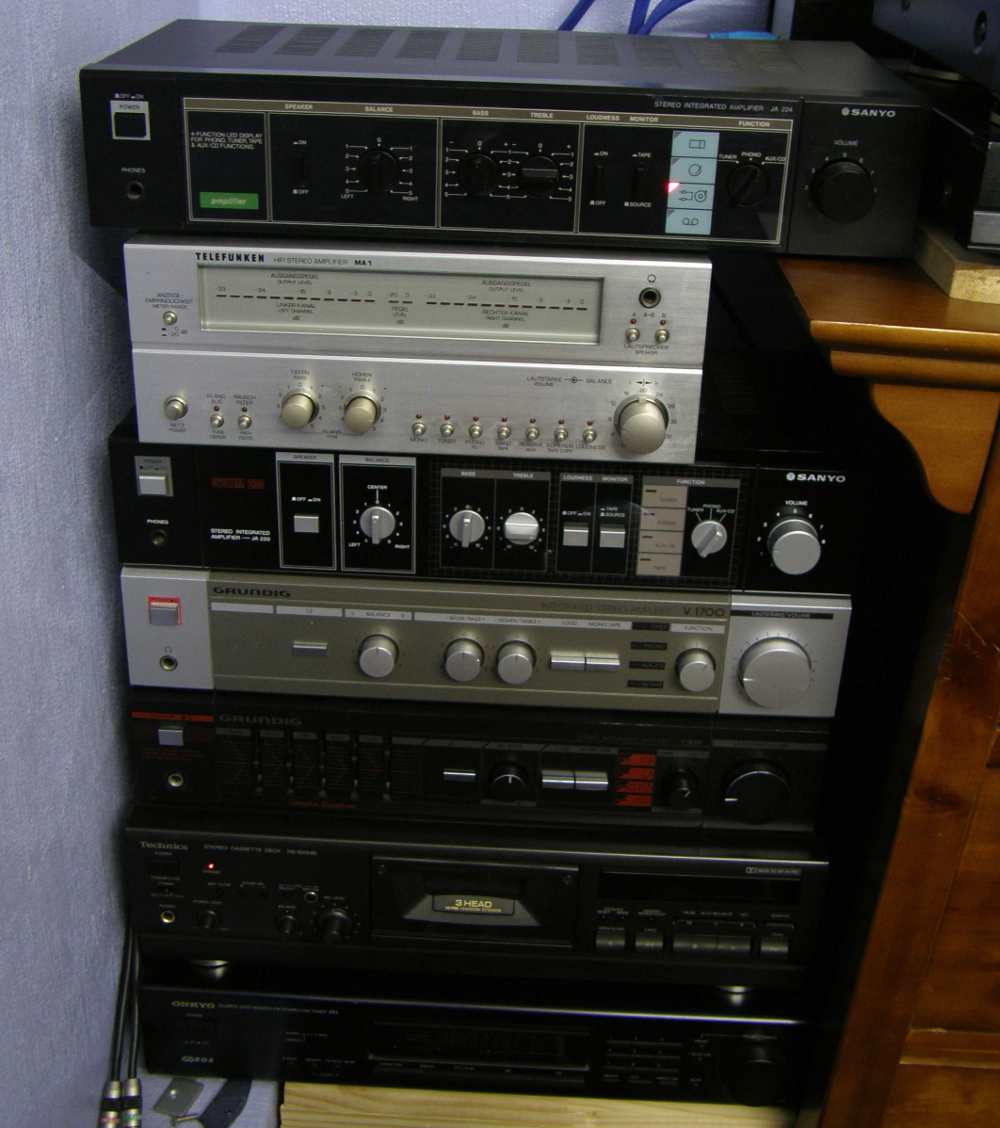

Enceintes utilisées: Grundig HifiBox 500




<---
Sanyo JA224
Telefunken MA1
Sanyo JA220
Grundig V1700
Grundig V1850
Technics RS-BX646


Très semblable au JA220 mais plus difficile à trouver

Prix moyen en 2015: 60€

LIENS:
Sanyo JA220
Tweakage léger
Service manual (ElektroTanya)



nov  2012
