AMPLI SILICIUM
SANYO
JA240
Variante du JA220
 |

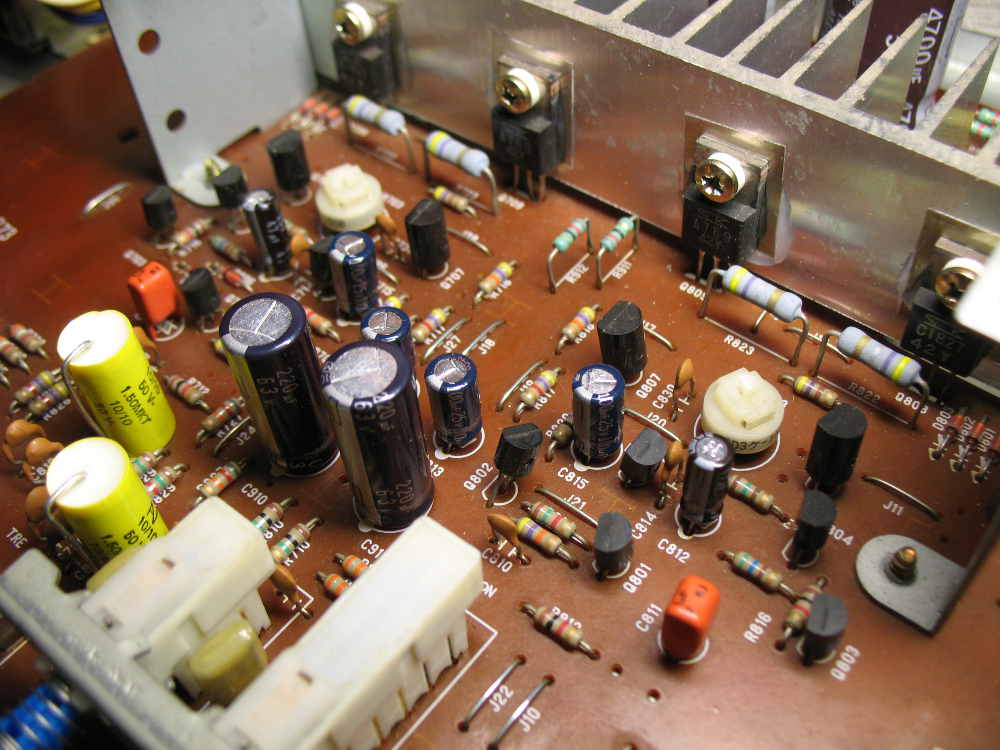

Un intérieur au standard de la gamme, on se demande d'ailleurs pourquoi ils ont fait autant de déclinaisons du JA220... | |
 |
Il n'y a pas grand chose mais ça marche du tonnerre de dieu. | |
 |

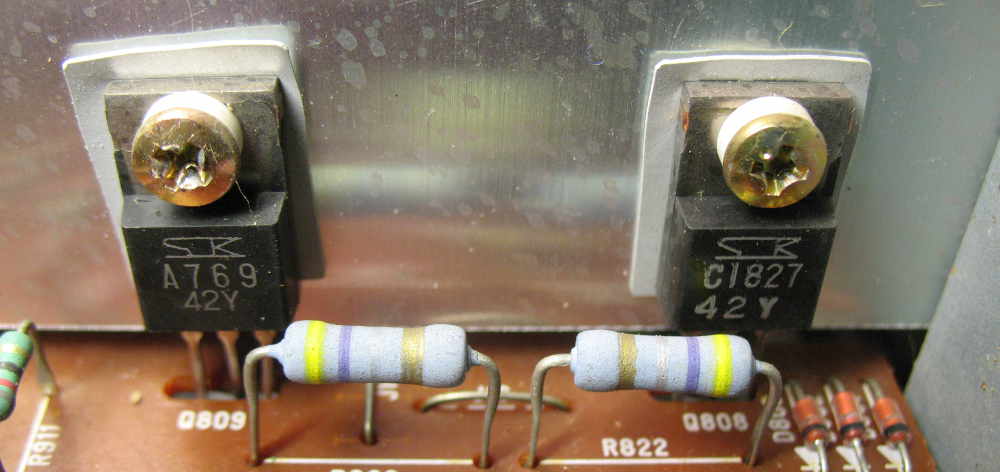

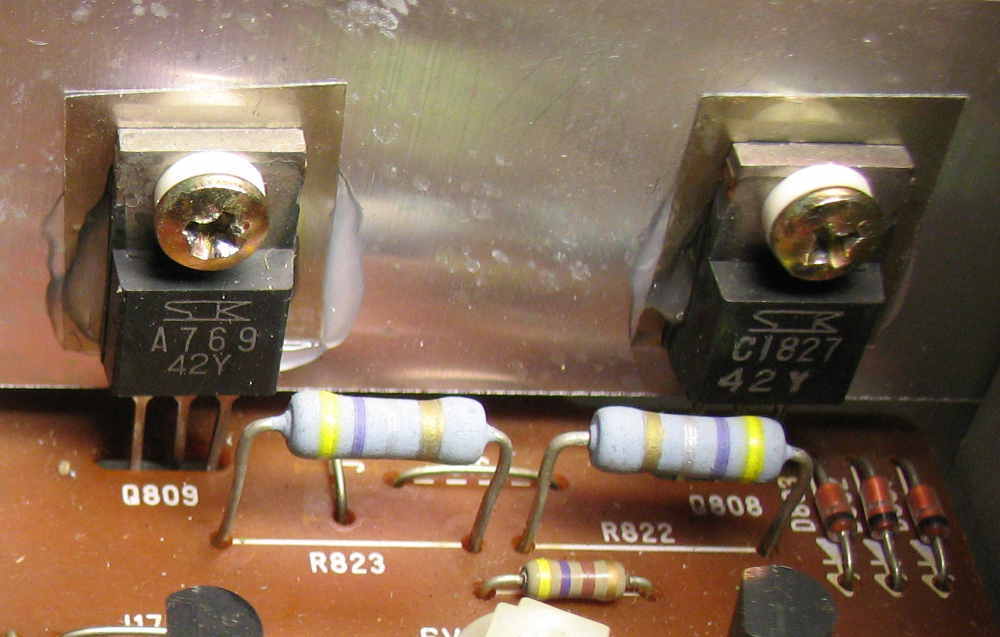

Les transistors de puissance dont les isolants ont tendance à se couper au niveau des angles. | |
 |

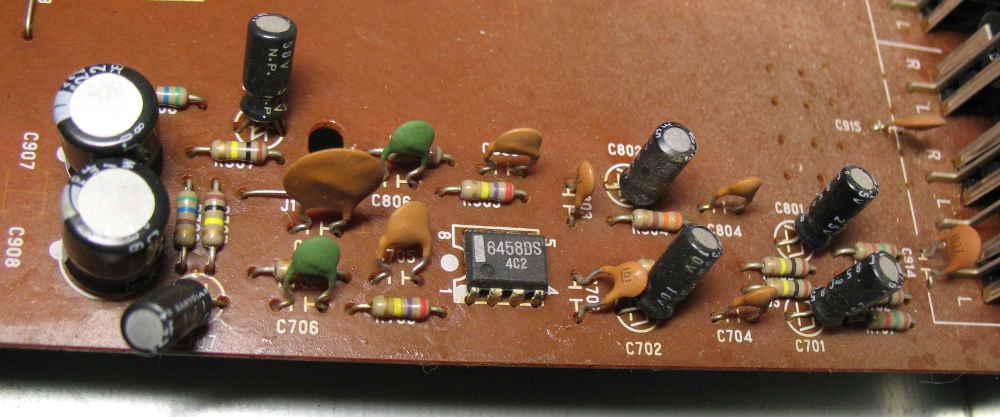

Préampli phono. | |
 |
Redressement et filtrage. | |
 |

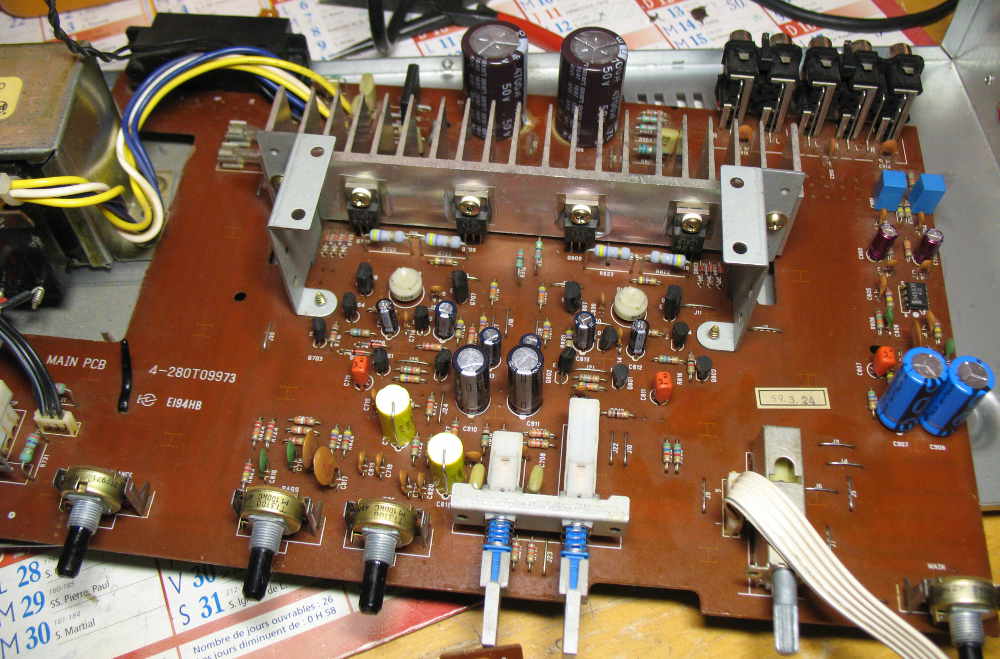

Démontage de la carte mère. | |
 |
Changement de tous les condensateurs chimiques. ************************************* COMPARATIF (Modèle/transistors de puissance/phono/filtrage): SANYO JA220/2SA1262-2SC3179/6458DS/2200µF. SANYO JA224/2SB596-2SD526/6458DS/2200µF. SANYO JA240/2SA769-2C1827/6458DS/2200µF. SANYO JA340/2SA769-2C1827/6458DS/3300µF. SANYO JA346/2SA769-2C1827/6458DS/4700µF. GRUNDIG V1700/2SA769-2C1827/LA6458SS/3300µF. GRUNDIG V1850/2SA769-2C1827/6458DS/2200µF. GRUNDIG V4080/2SA1262-2SC3179/LA6458SS/ 2200µF. |
|
 |
Condos utilisés: - Arcotronics (MKT) - Panasonic - ROE - 1µF céramique |
|
 |
Les isolants silicones ont été remplacés par des micas graissés. | |
 |

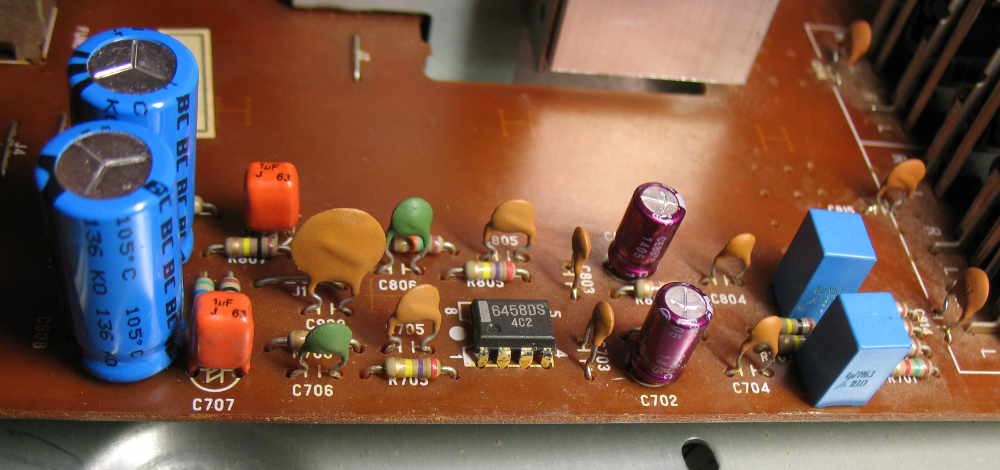

Le préampli phono et ses nouveaux condensateurs: - BC components - Céramiques 1µF - Cérafine - MKT |
|
 |
Les diodes ont été remplacées par un pont et les chimiques sont passés de 2200 à 4700µF. | |
 |
Il n'y a plus qu'à mettre sous tension... | |
|

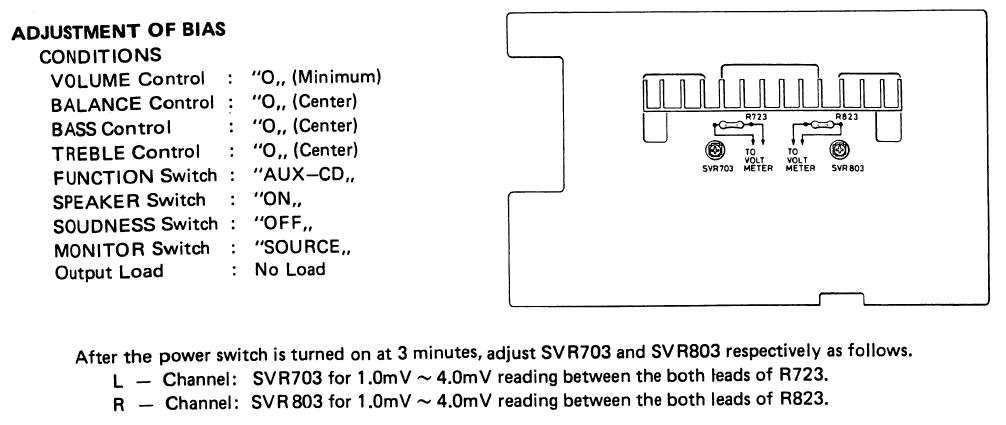

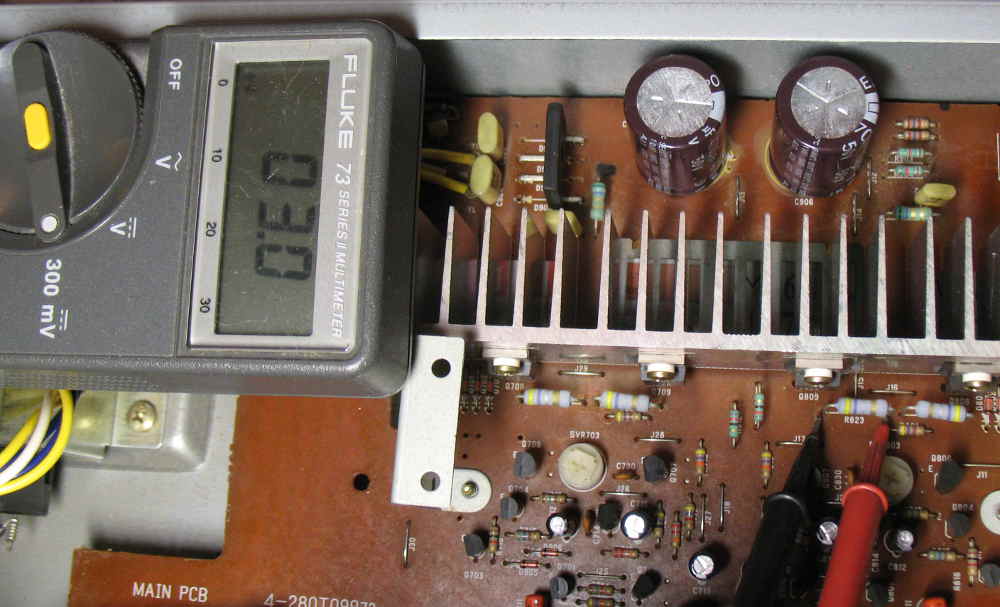

Réglage du bias en jouant sur les ajustables. | |
 |
Mode d'emploi. | |
 |
Eléments changés. | |
 |

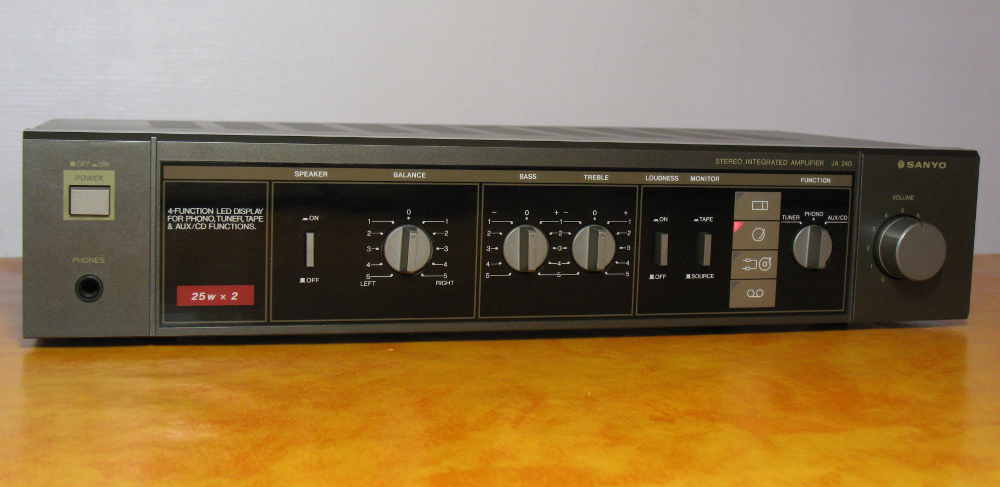

Gros souci au niveau de la sérigraphie du bouton de volume dont les chiffres sont presque de la même couleur que la façade... | |
 |
L'arrière. |
Plutôt rare mais tout aussi performant que les autres membres de sa famille.
Prix moyen en 2015: 50€
Prix moyen en 2015: 50€
Service manual (ElektroTanya)
