AMPLI SILICIUM
SANYO

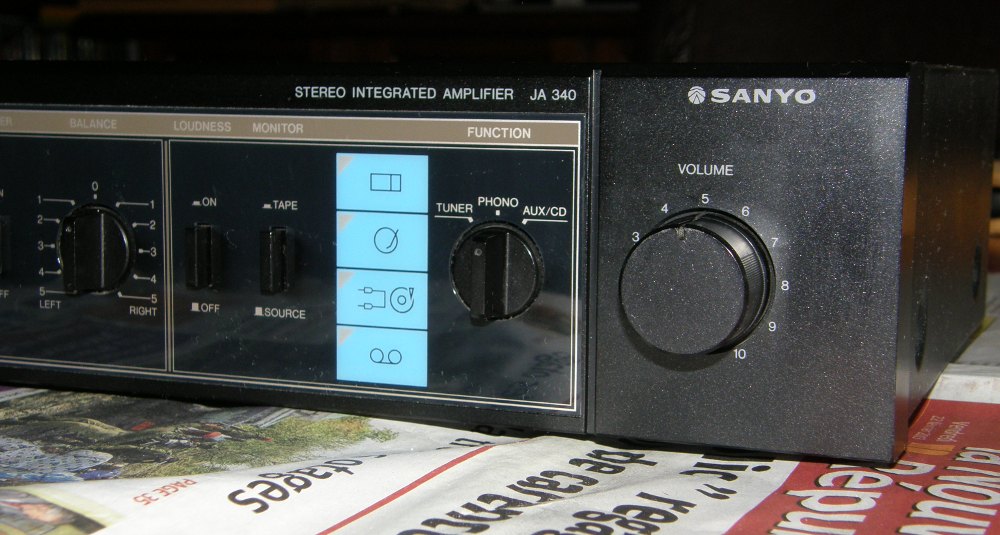

JA340
Un JA220 avec égaliseur
 | Je ne vais pas m'attarder sur la description puisque c'est la même chose que le Grundig V1850... | |

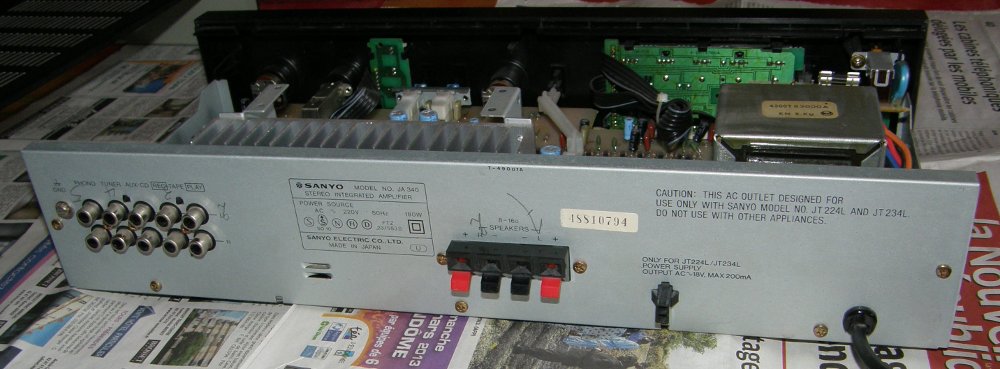

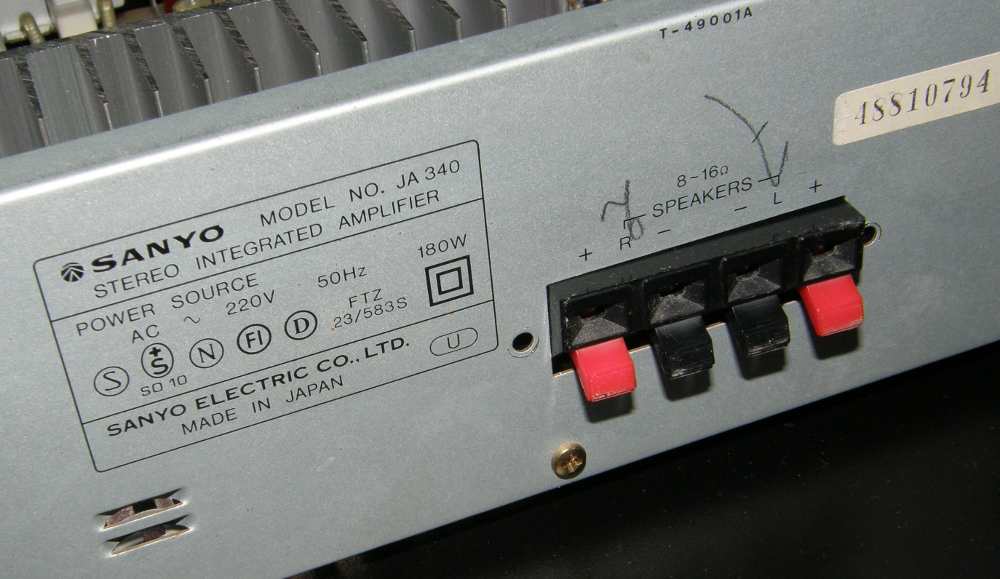

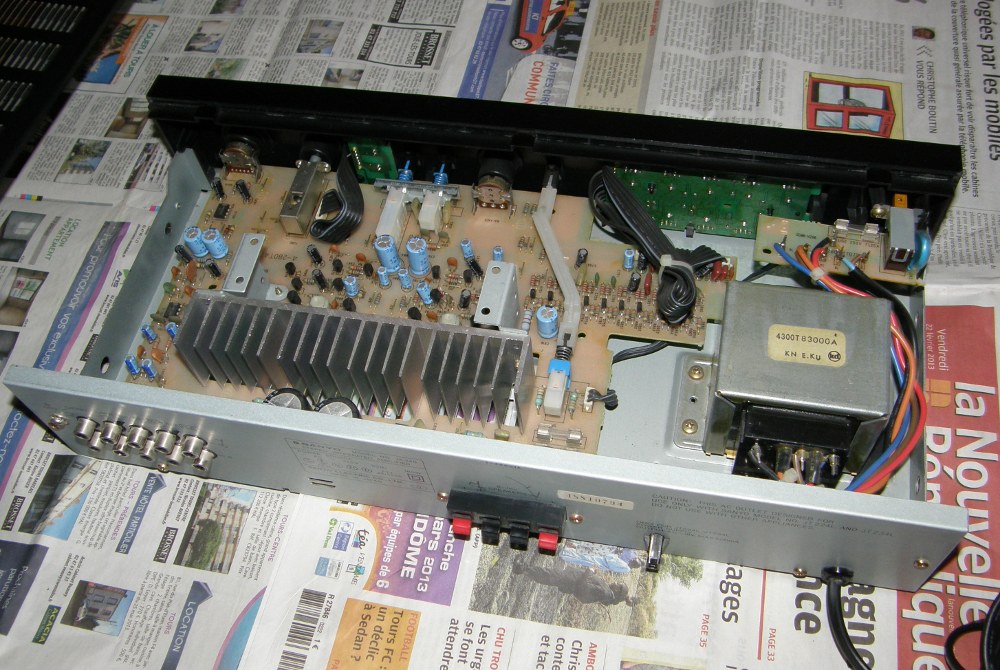

 | Une vue de l'arrière avant transformation. | |
 | Pas de trucs louches, ce spécimen est nickel. | |
 | Une customisation s'impose. | |

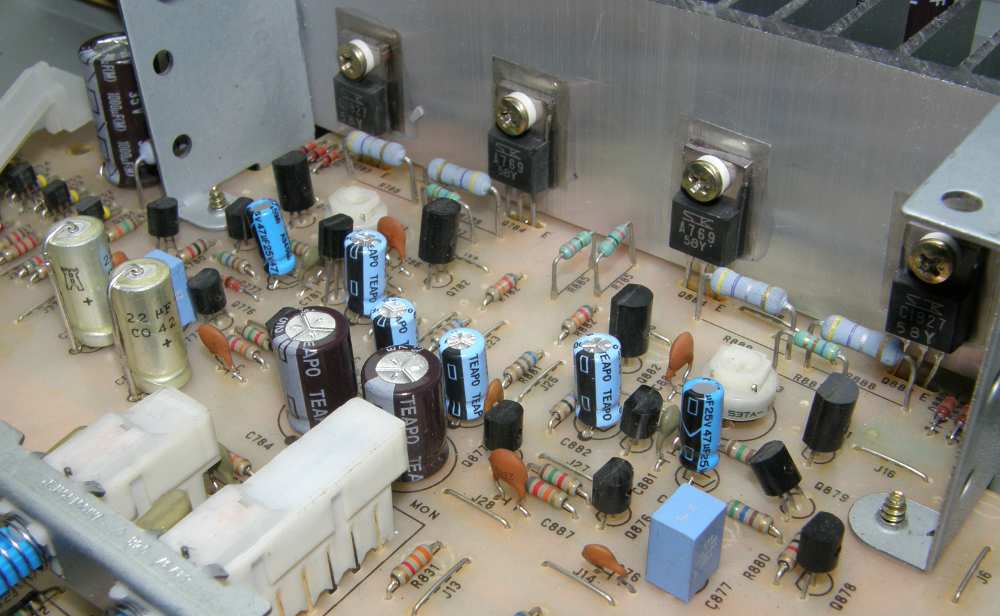

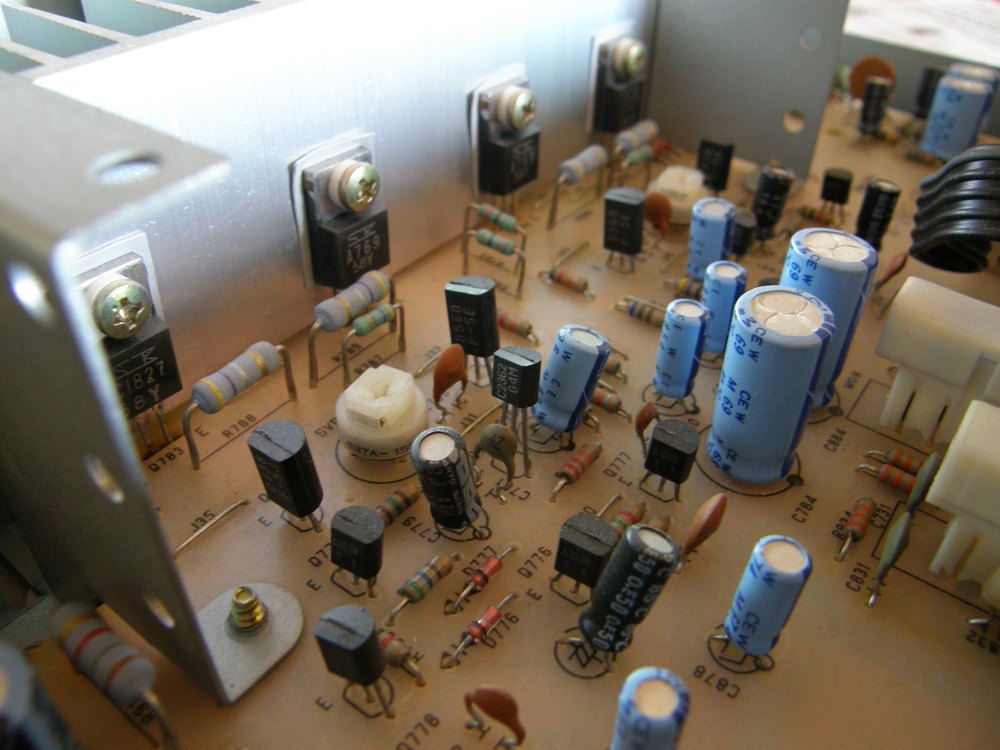

 | Gros plan sur les transistors de puissance dont les feuilles de silicone sont comme toujours en partie découpées par la pression. | |

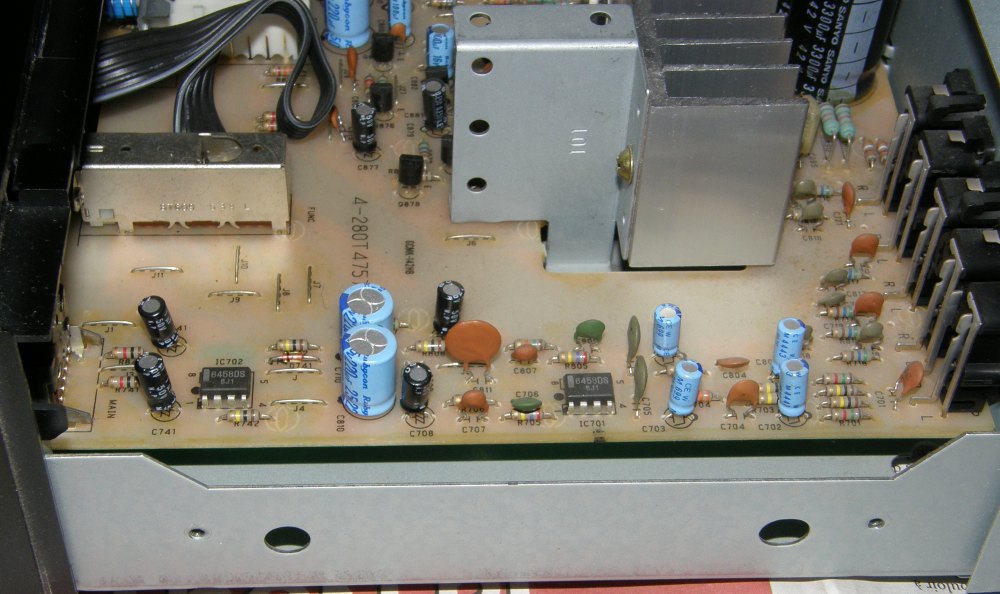

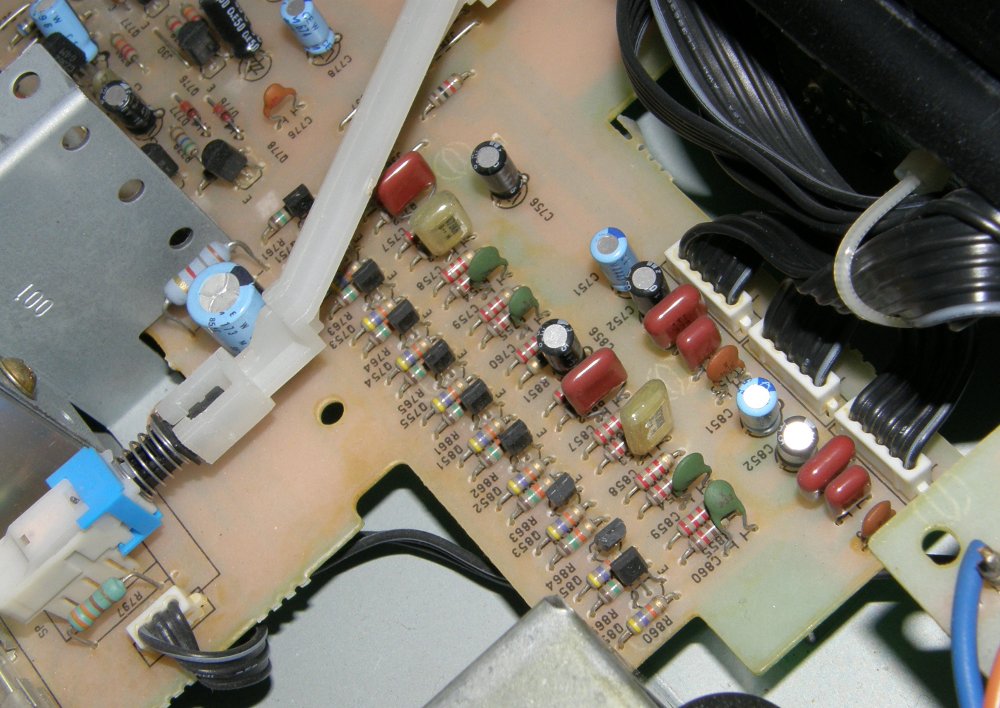

 | Préampli phono. | |
 | Préampli phono. | |
 | Egaliseur. | |

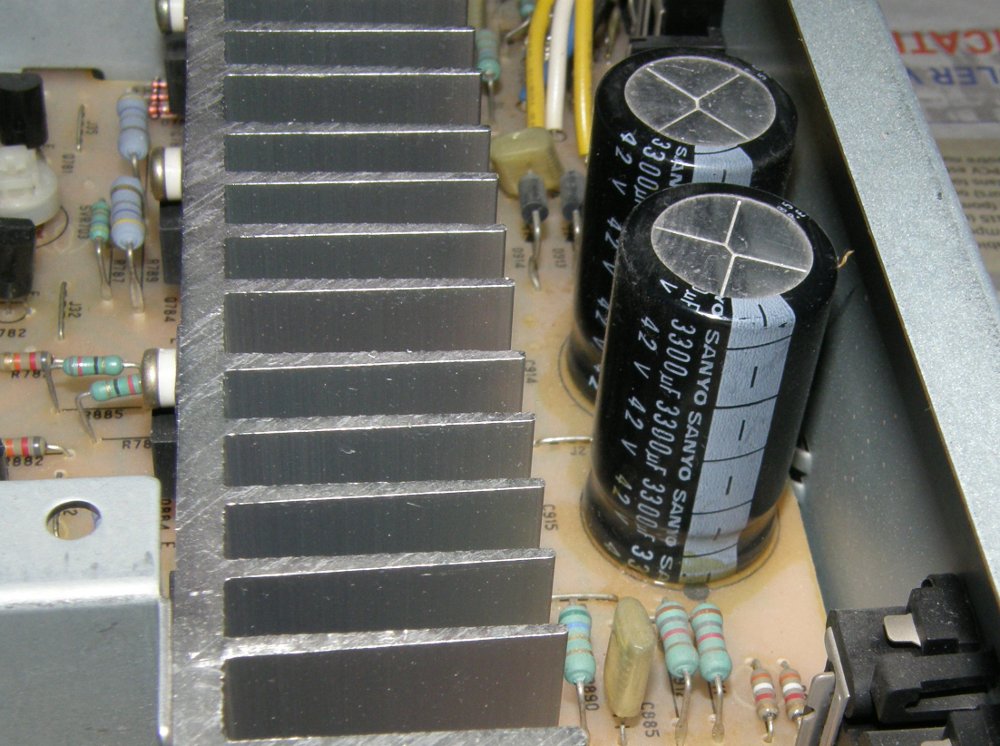

 | La tension d'alim est de 2x38V, ces chimiques sont donc un peu justes au niveau marge de tension. | |

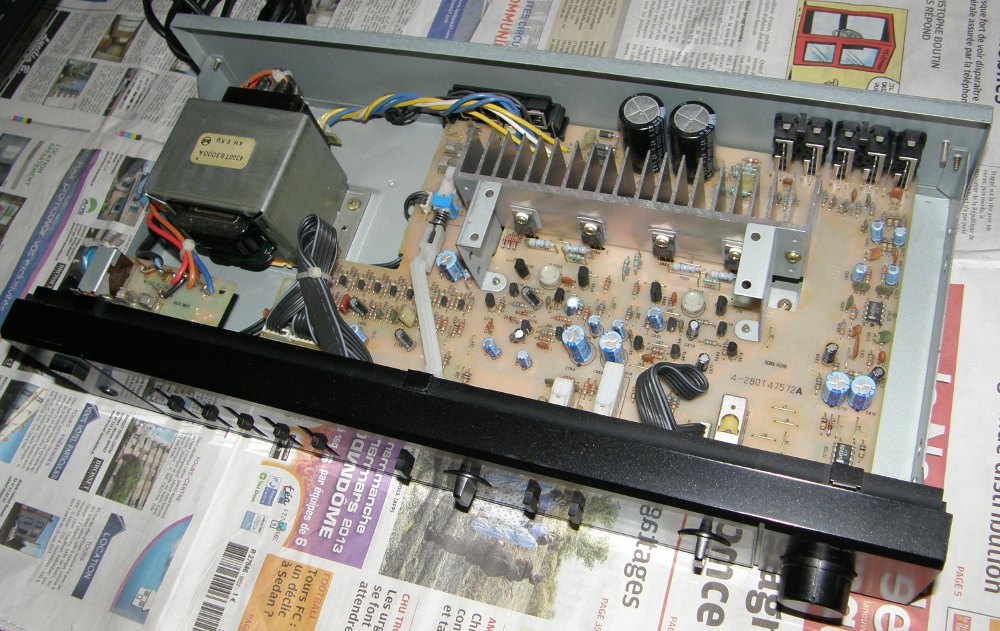

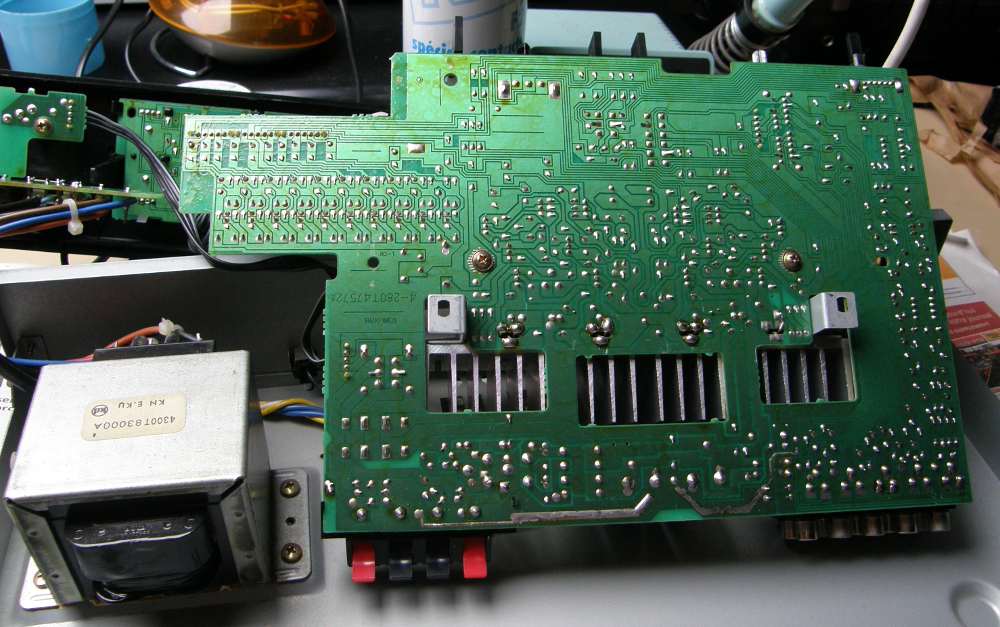

 | Le dessous. | |

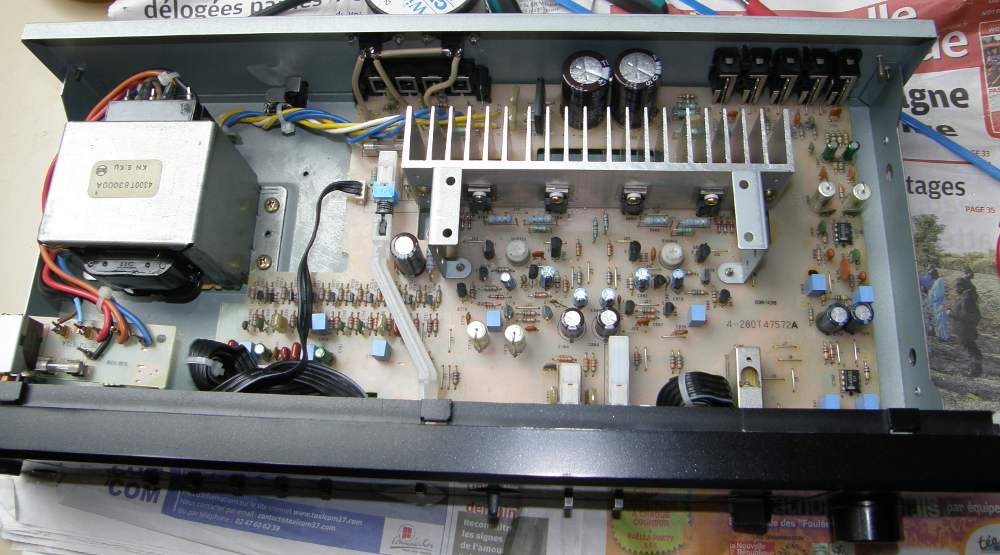

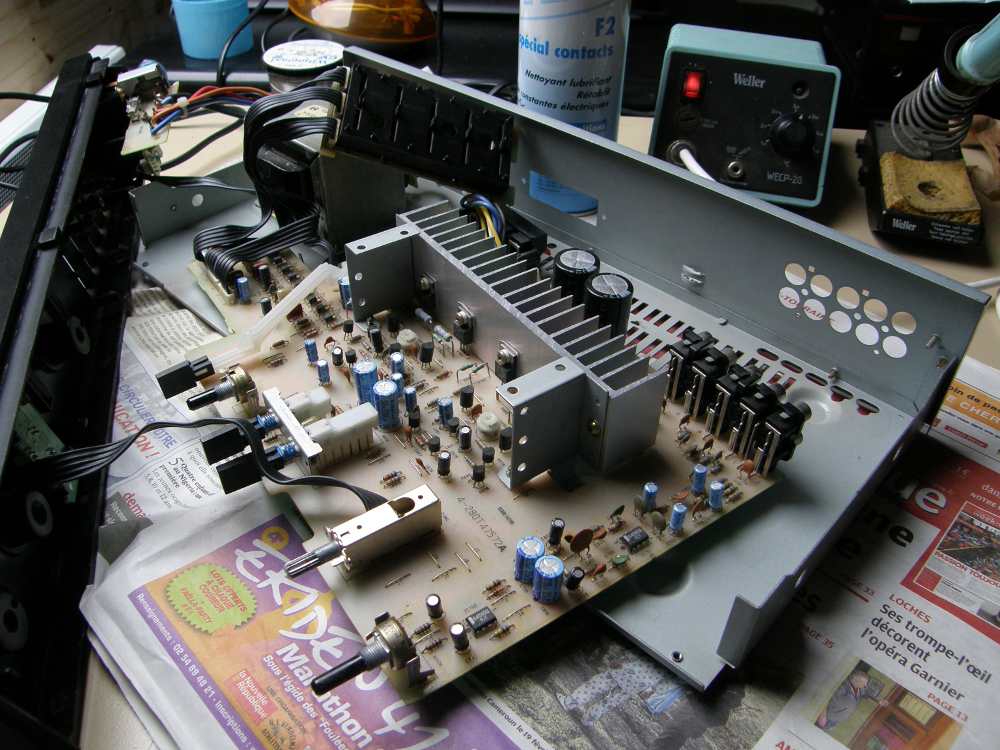

 | Démontage facile et accès nickel. | |

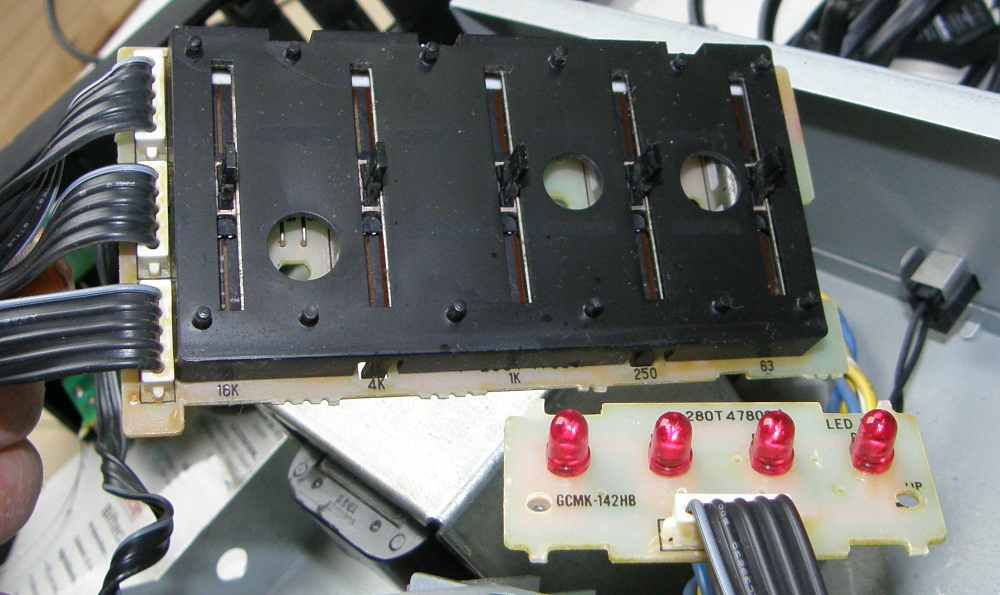

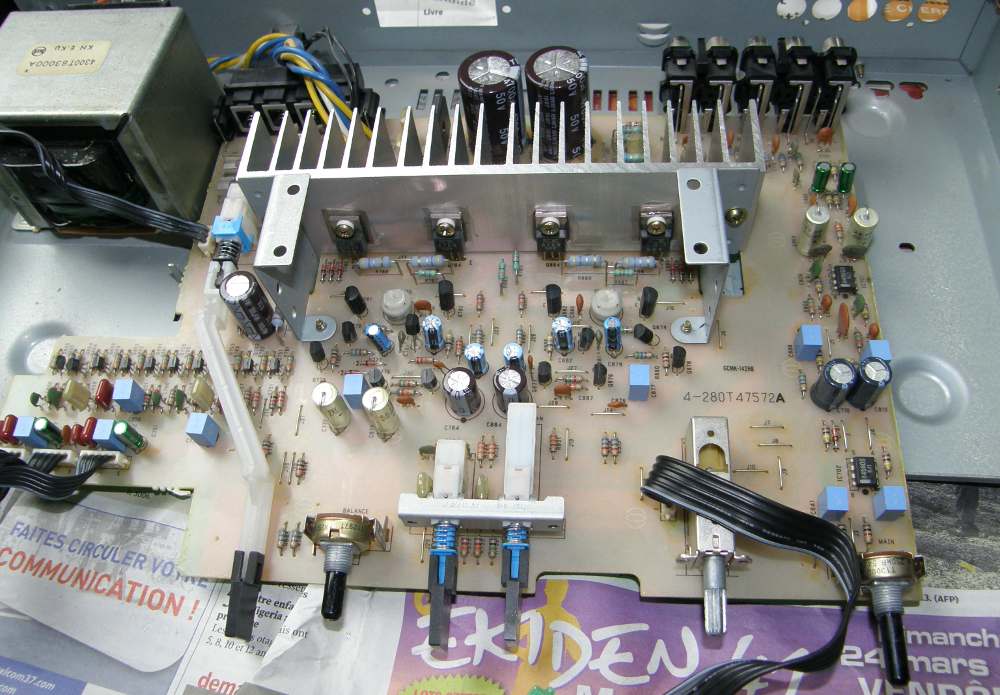

 | Potentiomètres à glissières de l'égaliseur et LEDs du sélecteur. | |
 | LA
MAUVAISE SURPRISE!!!!!!! Je dévisse et le transistor tombe.... | |

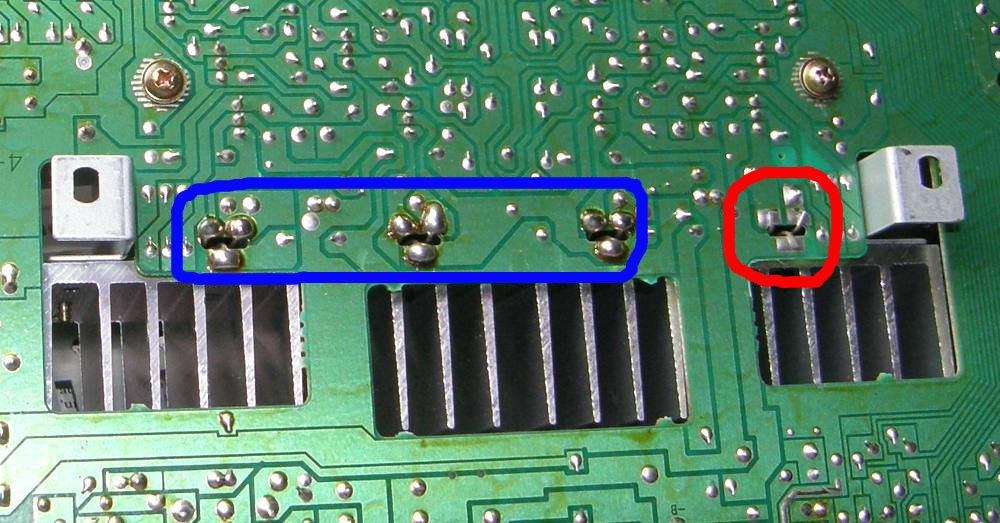

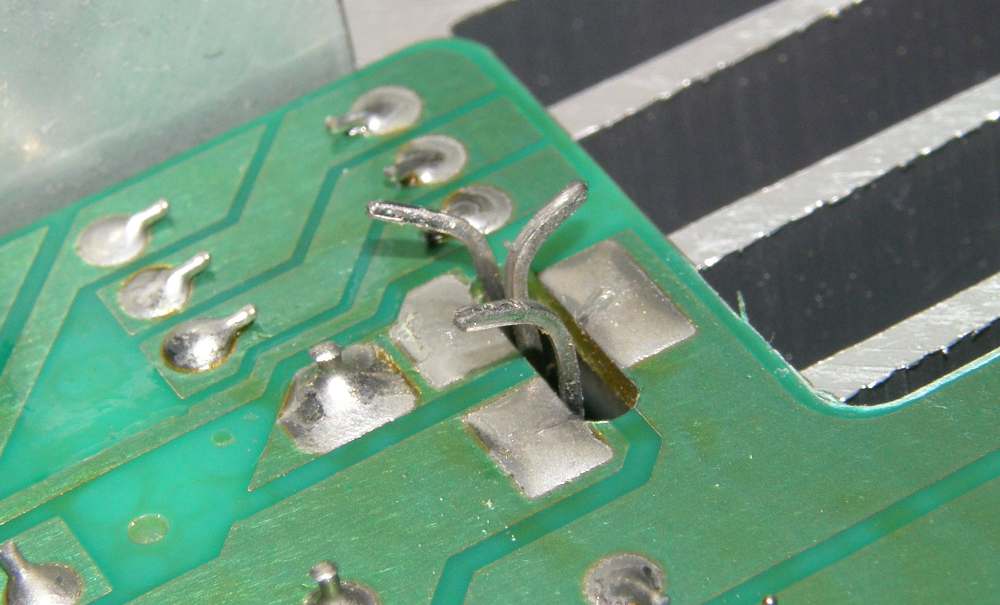

 | La cause de cette chute: le transistor tenait par miracle, il semble que la vague de soudure n'était pas assez haute... | |
 | Les techs s'en étaient pourtant aperçu lors des contrôles car trois transistors sur 4 avaient des soudures refaites à la mano. | |

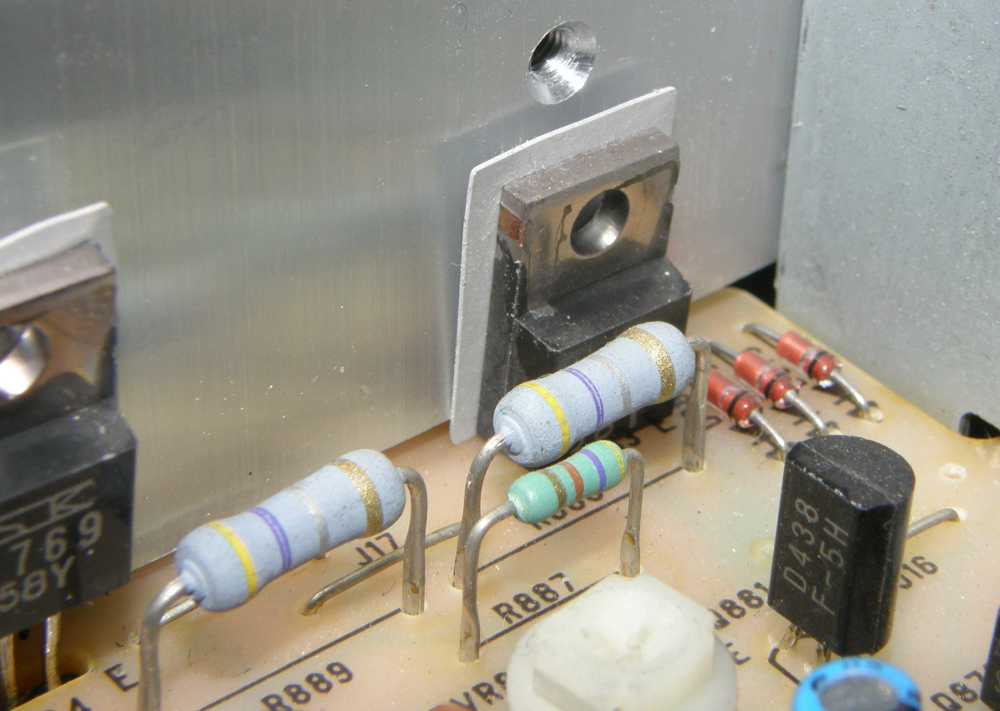

 | Mise ne place de feuilles de mica + graisse thermique sous les transistors de puissance. | |

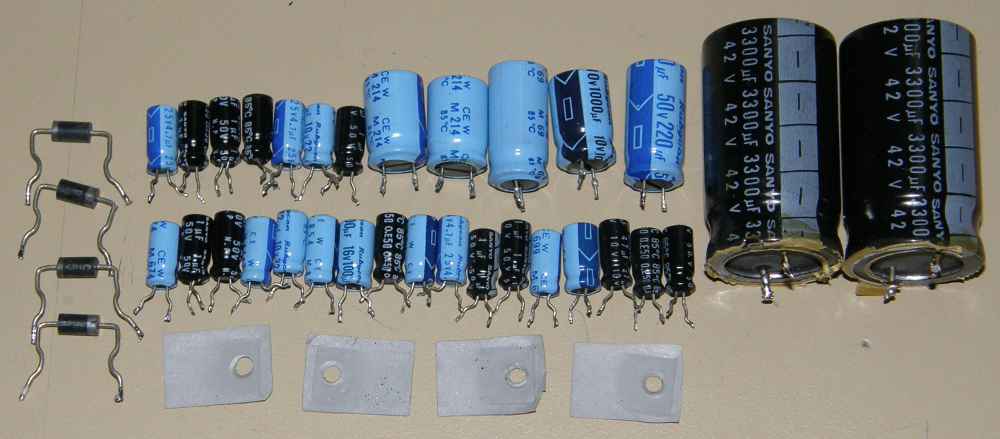

 | Changement de tous les condensateurs chimiques. | |

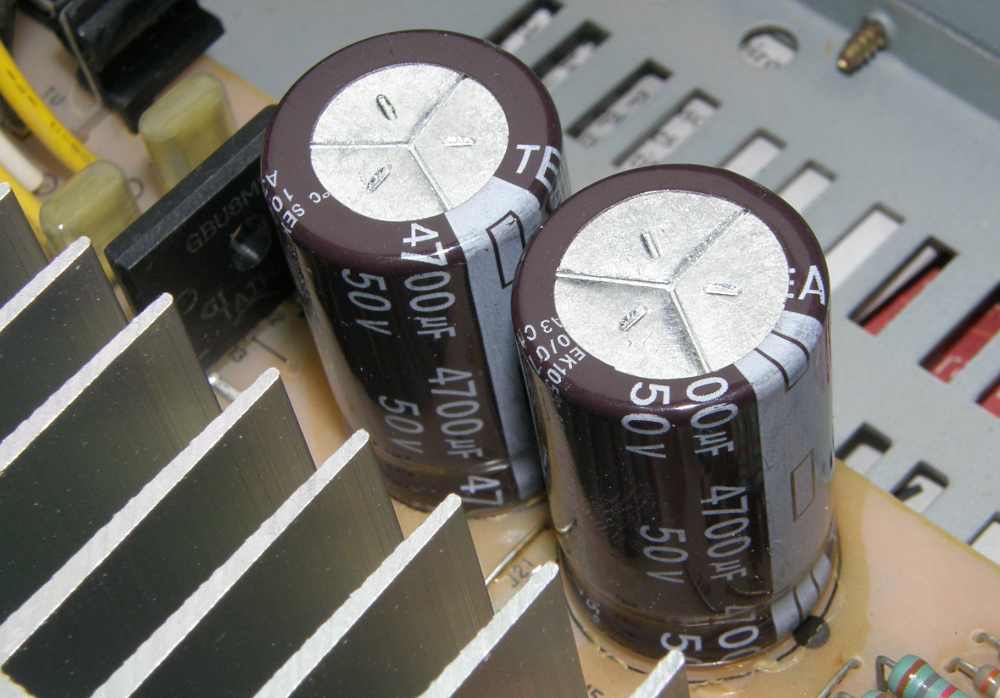

 | Mise en place d'un gros pont de diodes et augmentation de la capacité des condos qui passent de 3300 à 4700µF. | |

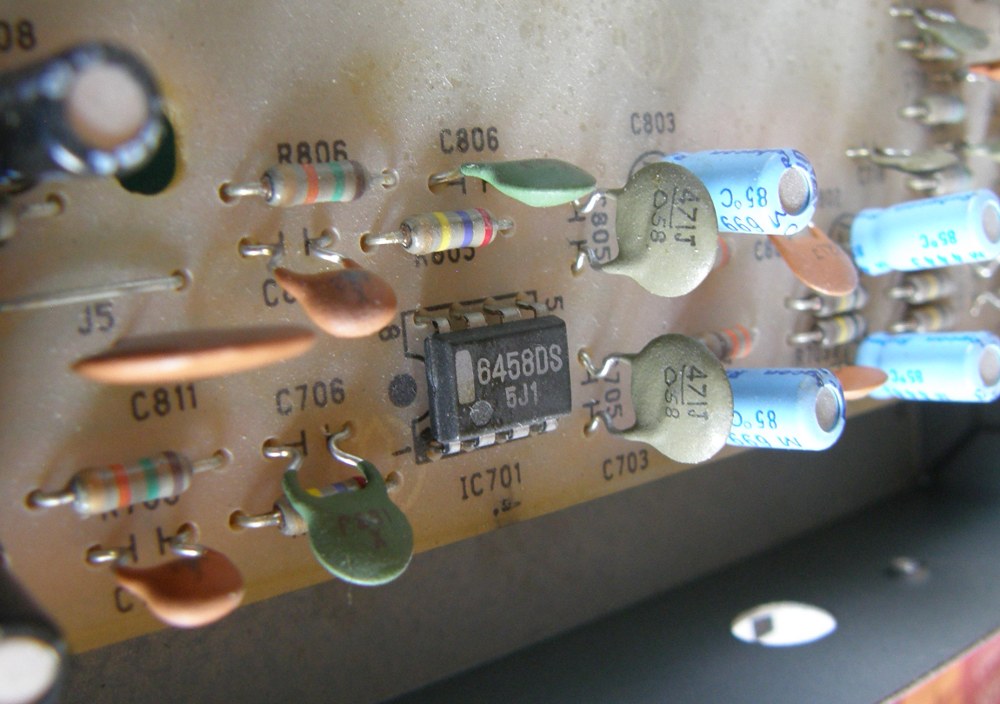

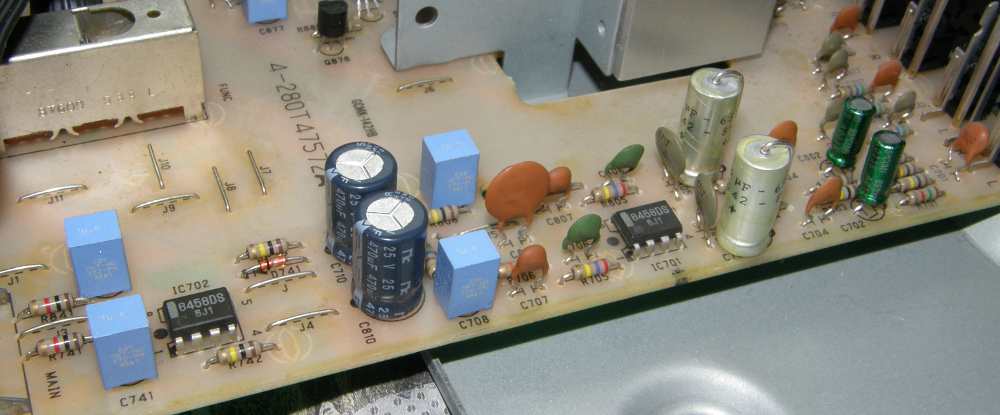

 | Préampli phono restauré. | |
 | Ajout

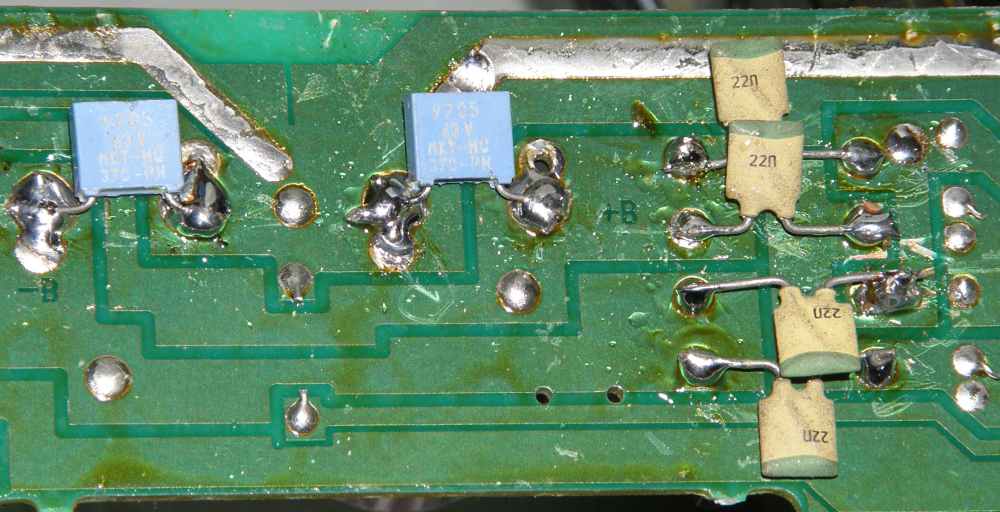

de condensateurs sous les diodes et condos d'alim. Dans le cas ou un bruit se ferait entendre, bruit ressemblant au cri de la sauterelle qui du haut de son herbe appelle les femelles, il faudrait alors passer ces condos à 10nF ou les virer. | |
 | Composants changés. | |
 | Maintenant, faut percer cette tôle pour pouvoir ajouter les prises DIN destinées au raccordement des HifiBox. | |
 | Perçage

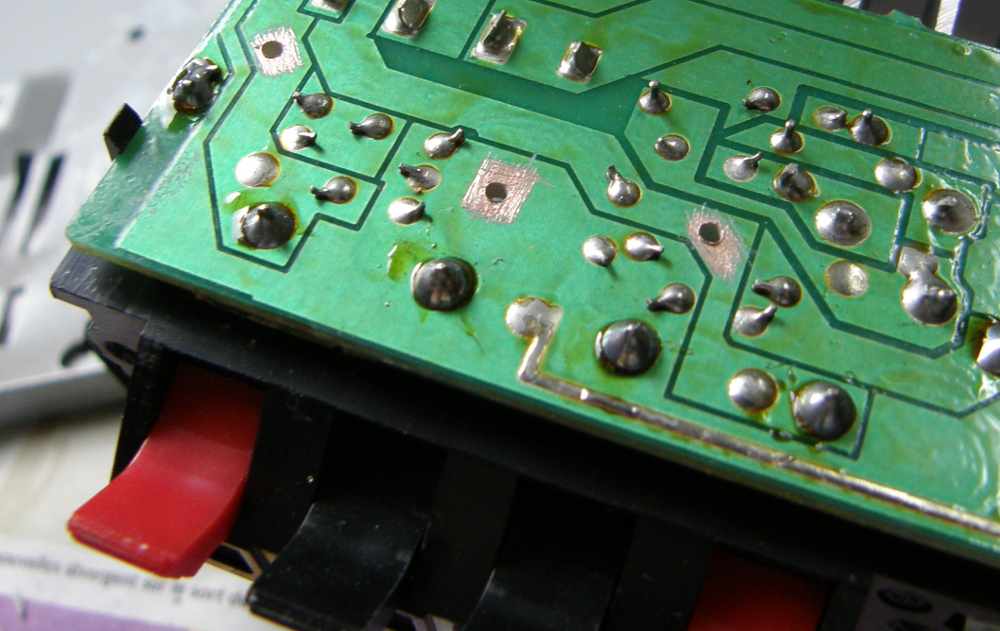

du circuit imprimé afin de repiquer les masses et +HP. C'est en parallèle sur les sorties HP de base. | |

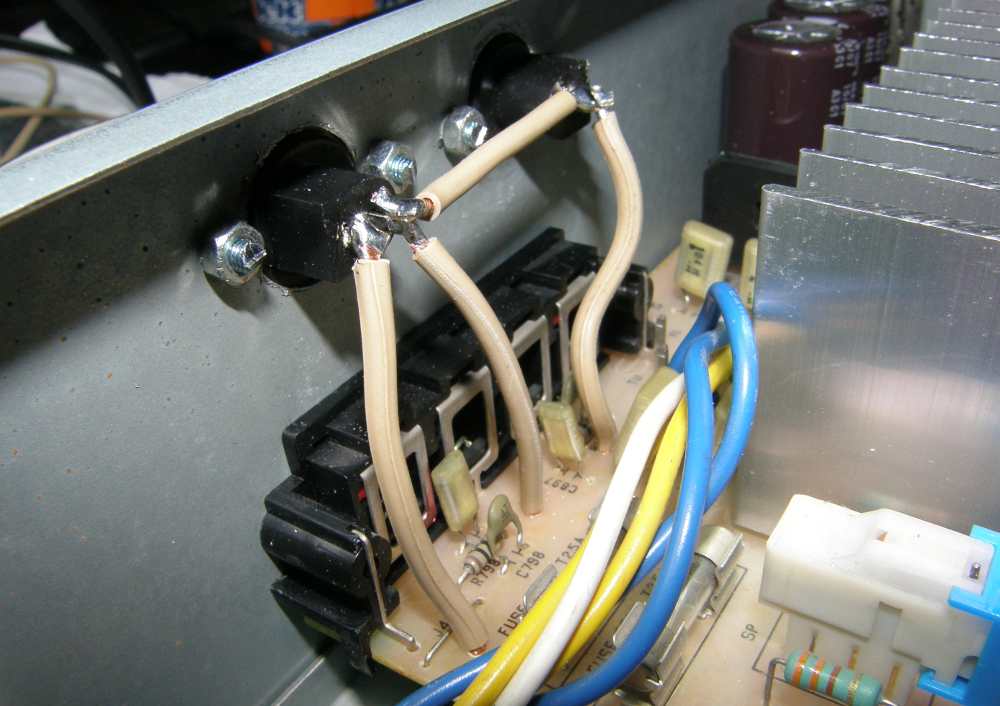

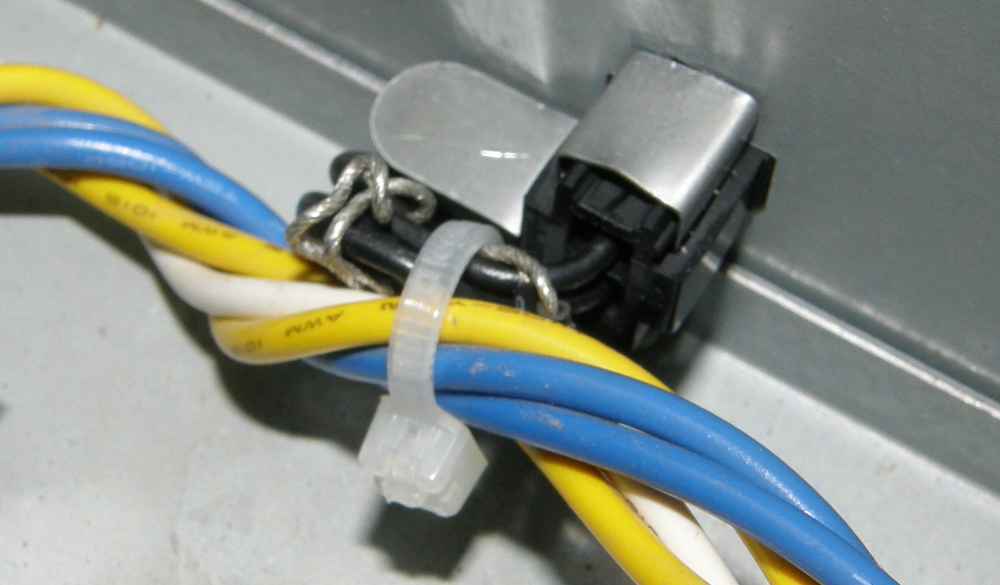

 | Montage des prises femelles et mise en place des liaisons filaires réalisées dans un cordon de HifiBox 500. | |
 | Et

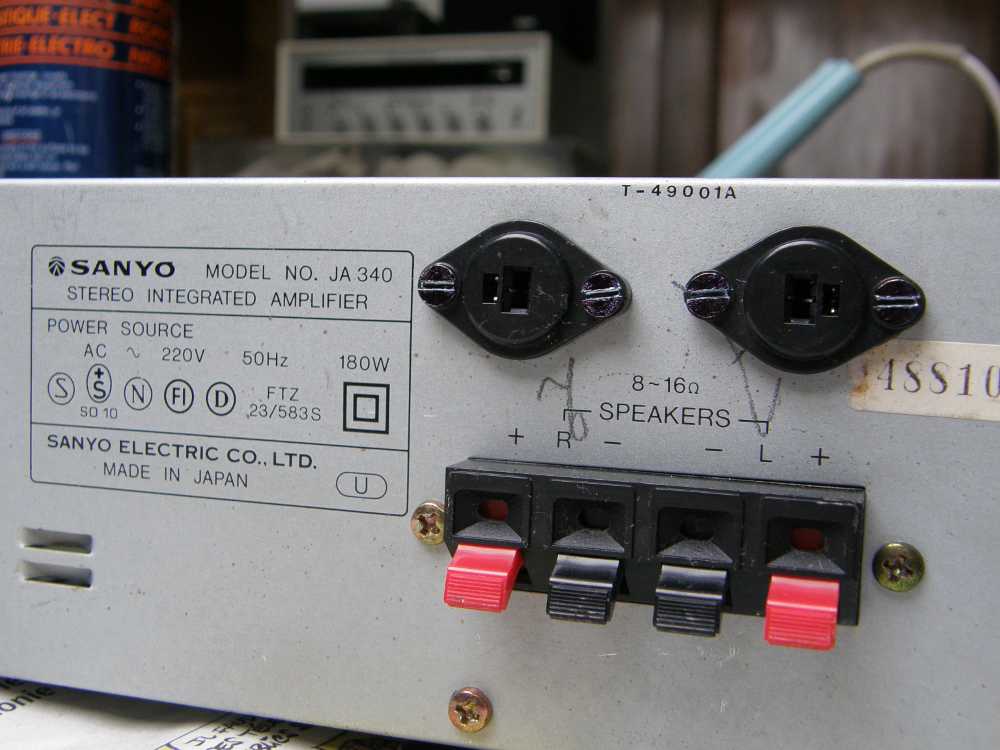

voila le travail, plus besoin d'adaptateur. Il est également possible de mettre les prises du coté intérieur pour que cela soit plus beau, perso je ne l'ai pas fait car mes trous n'étaient pas parfaitement ronds... | |
 | Suppression de la sortie alim extérieure qui est complètement inutile vu la piètre qualité des éléments à alimenter. | |

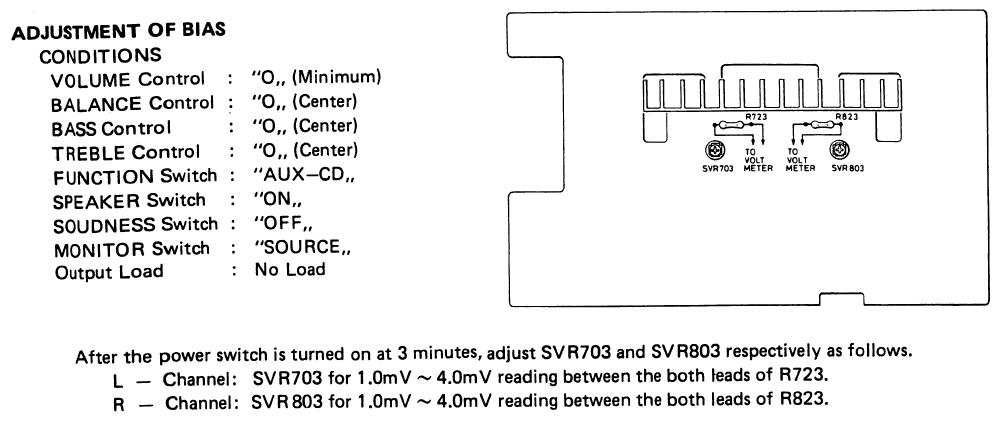

 | Réglage de bias, les références des composants ne sont pas les mêmes mais les emplacements identiques. | |
 | Paré pour quelques années de bons et loyaux services :-) |
Très musical, identique au
Grundig V1850
Prix moyen en 2015: 60€
Prix moyen en 2015: 60€
Service manual du V1850 (ElektroTanya)
