AMPLI SILICIUM
SCOTT
A416
La moyenne

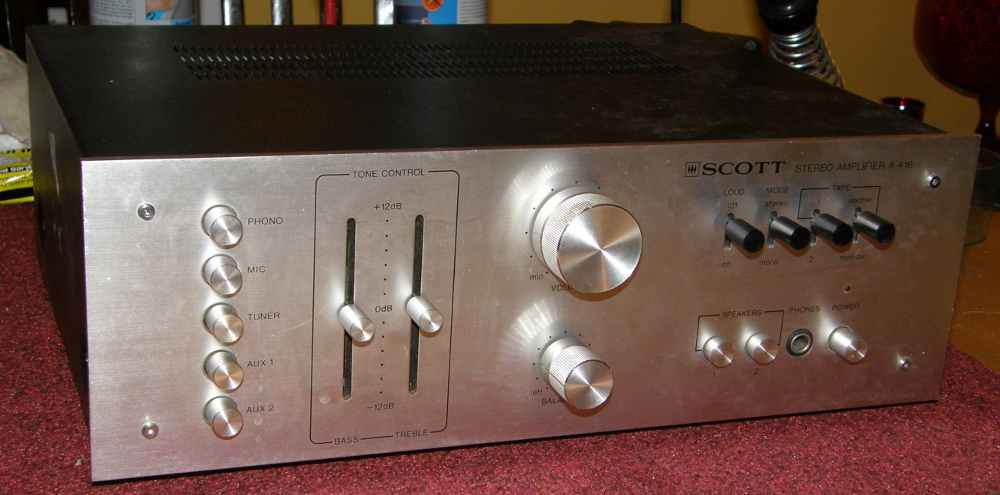

 | A part pour les leviers noirs l'ésthétique est plutôt réussie. | |
 | Un intérieur classique faisant penser à celui des Marantz. | |

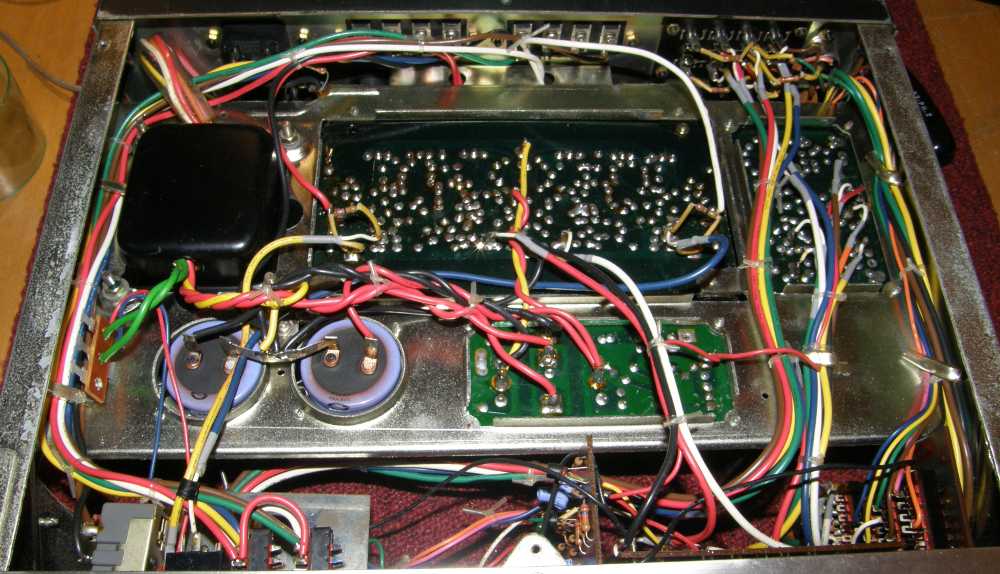

 | Le dessous. | |
 | Cartes alimentation et amplification de puissance. | |

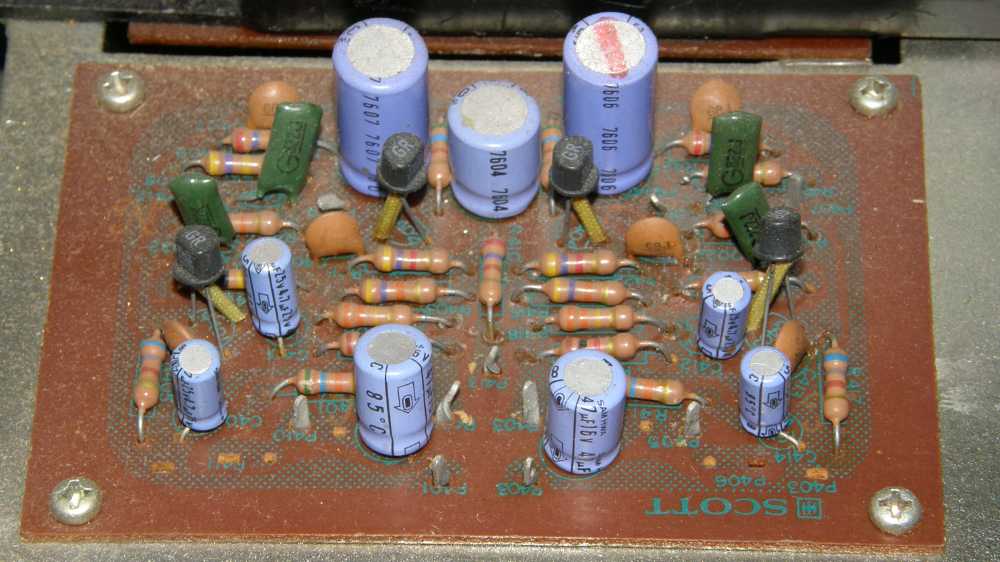

 | Avant | |

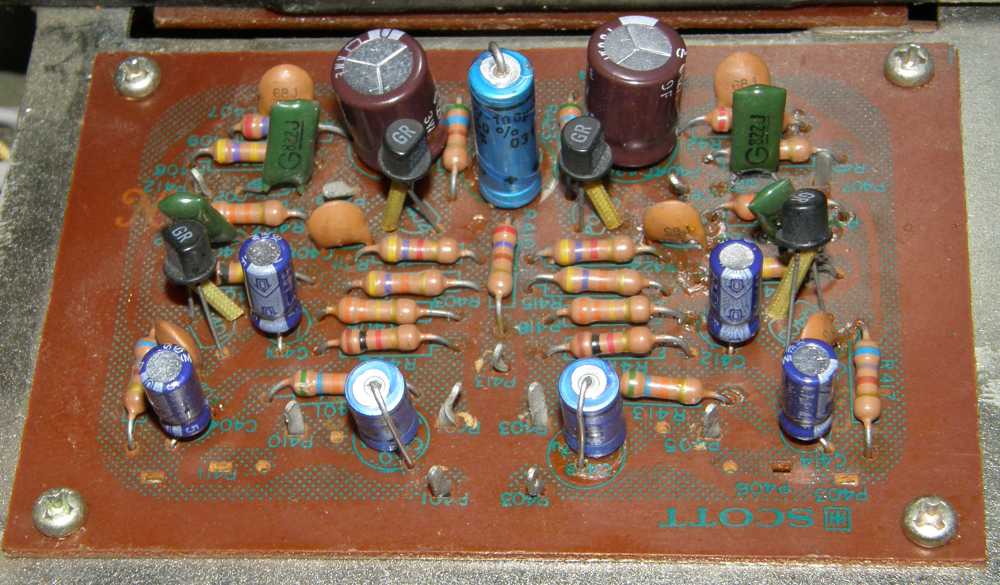

 | Après | |

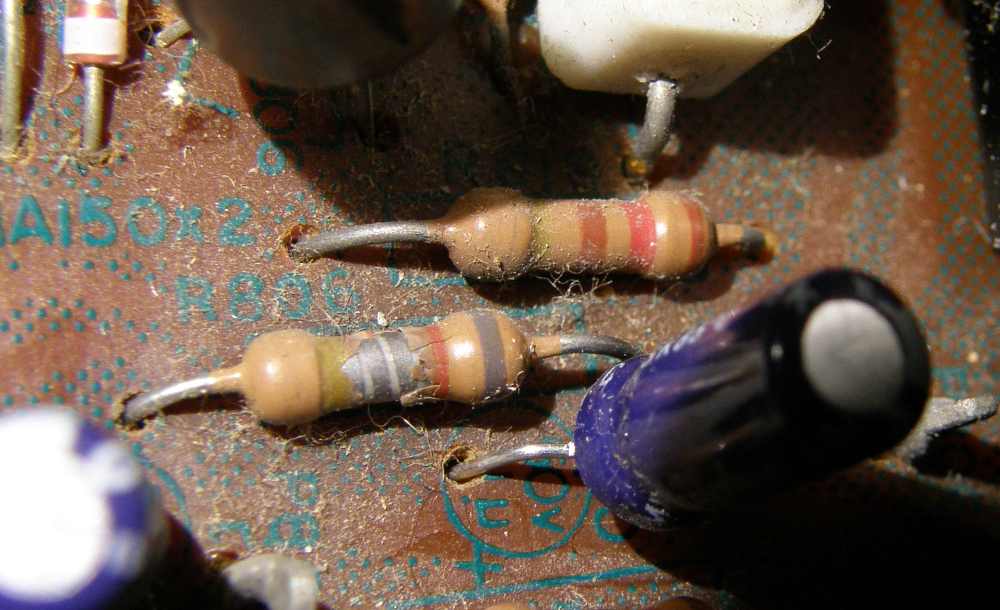

 | Ne pas tenir compte de ces deux petites résistances en l'air. | |

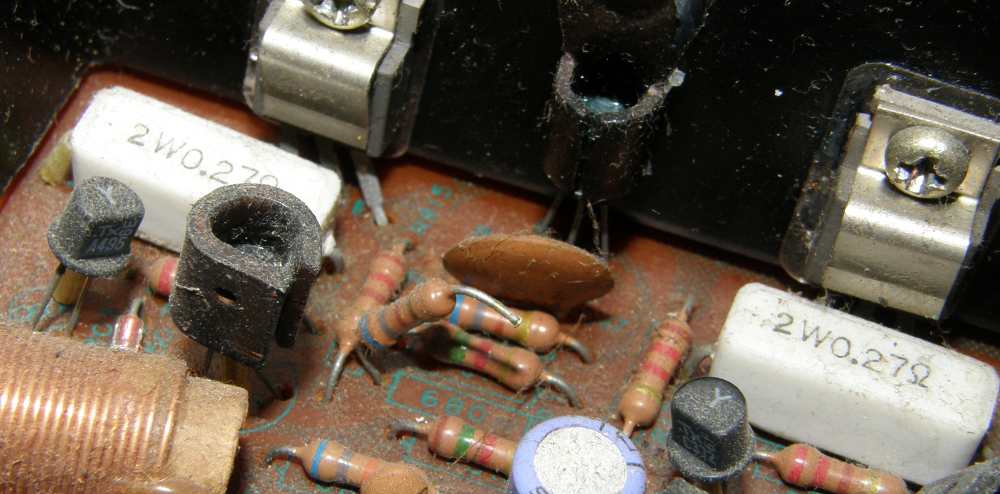

 | Par contre, pour celle-ci dont la valeur est toujours OK, il y a problème de surchauffe. Son remplacement sera fait avec une résistance à couche métallique. | |

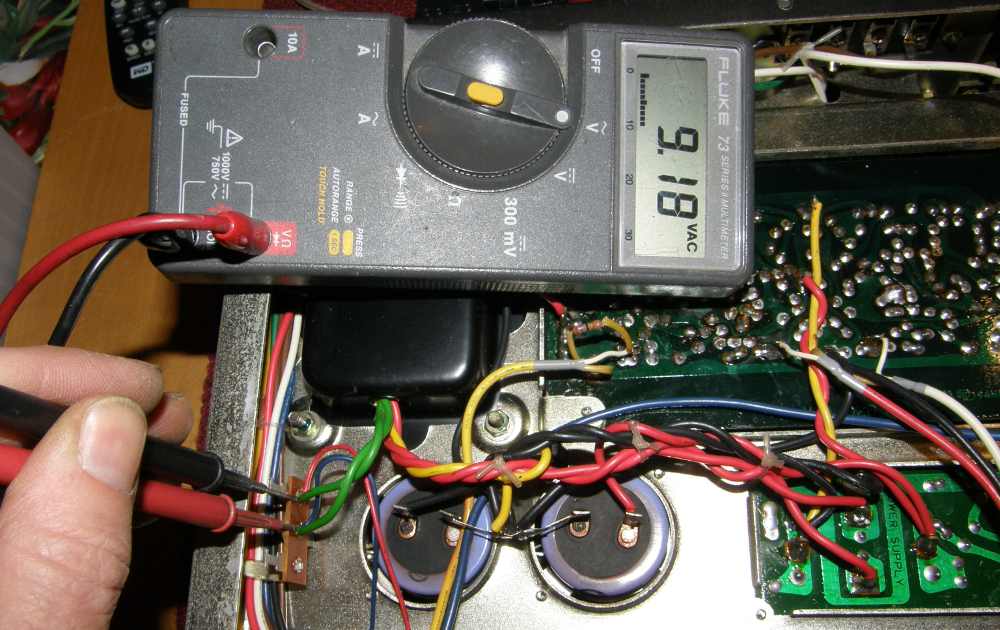

 | Le voyant ne s'allume pas. Son alimentation se fait en 9VAC via un enroulement secondaire dédié. | |

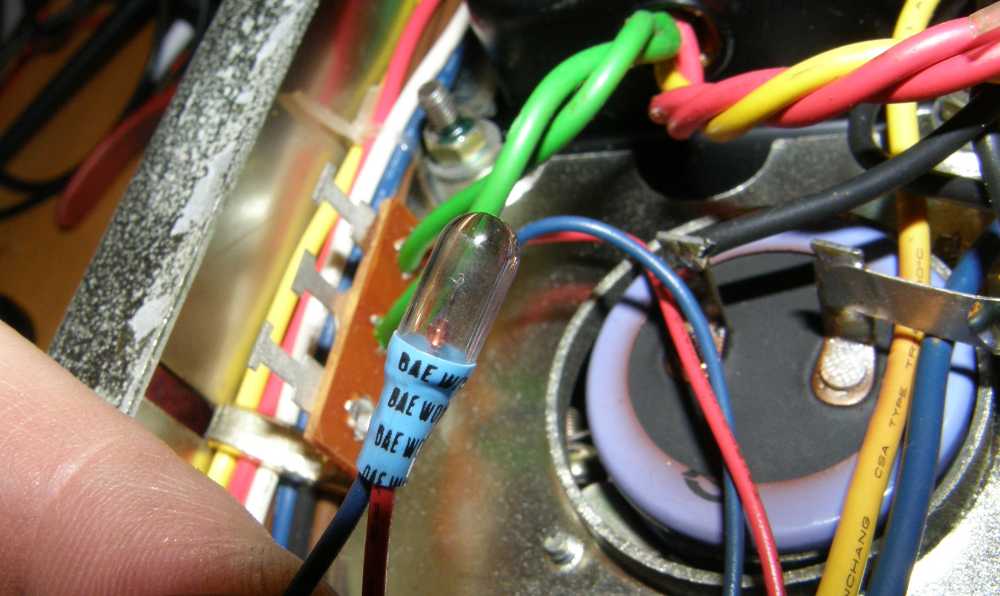

 | L'ampoule grillée. | |

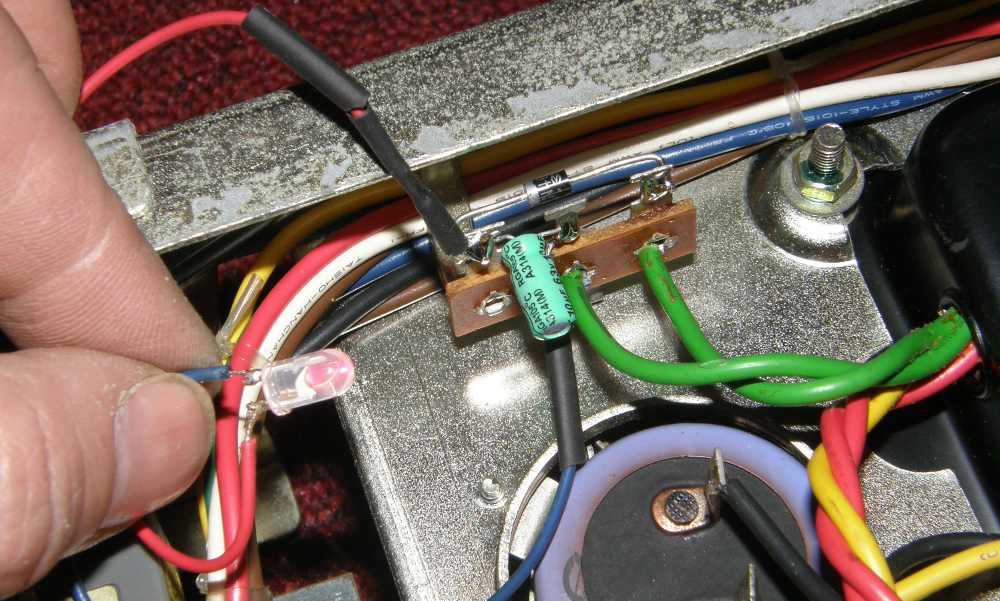

 | Le
schéma utilisé pour l'installation de la LED est similaire à celui que
j'ai indiqué dans l'article du préampli Marantz 3200. Soudage des
composants additionnels sur le bout de barrette à cosses. C'est une LED rouge haute luminosité récupérée dans un ancien 3e feu stop de voiture. | |

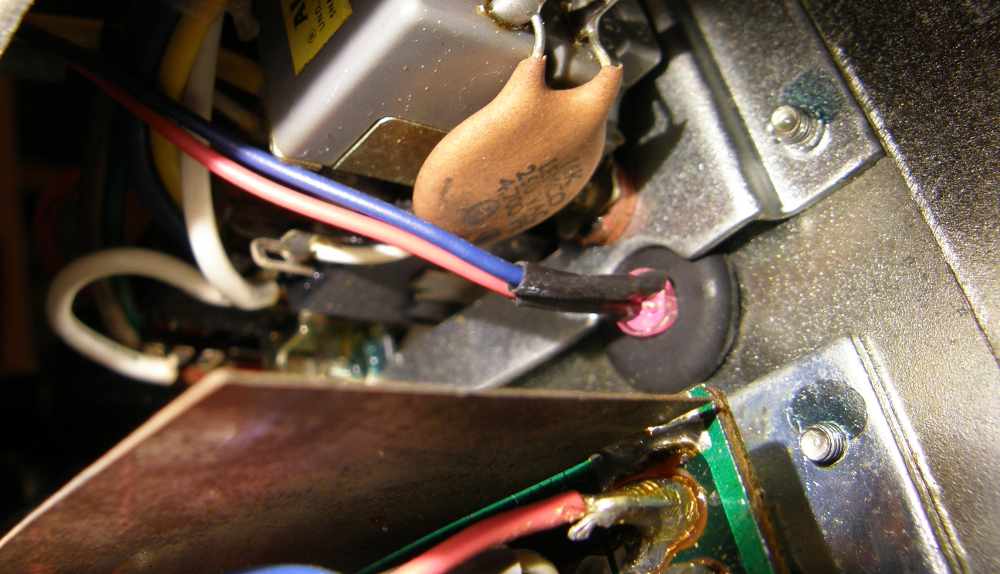

 | Installation de la LED diamètre 5 dans le support caoutchouc de l'ampoule. | |
 | La plupart des chimiques ont été changés. La résistance brûlée montrée plus haut est remplacée par la petite verte visible au centre de la carte amplification. | |

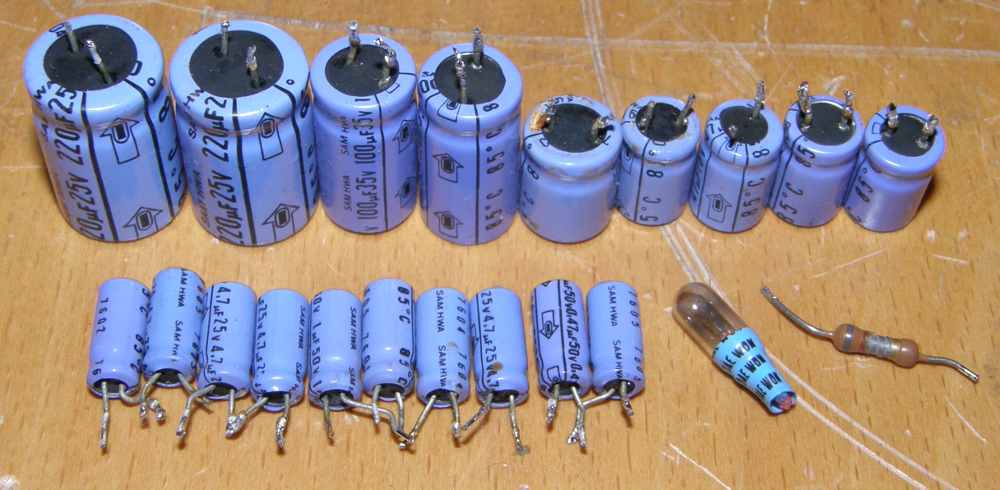

 | Les éléments virés. | |
 | L'arrière. |
Un ampli très moyen, bien loin des excellents Scotts 235, 250, 255...
Prix moyen en 2015: 40€
Prix moyen en 2015: 40€
