TELEFUNKEN V 201 A

---

		Voici l'arrivage, un don d'une personne que je remercie vivement d'augmenter ainsi le périmètre de mon terrain de jeux :-)
		Exit les deux DUAL CV31 qui vu leur piteux état serviront de donneurs d'organes. Le V201A est un gros bestiaux vivant dans un coffret en contreplaqué recouvert de plastique, donc rien de bien follichon au niveau de l'esthétique.

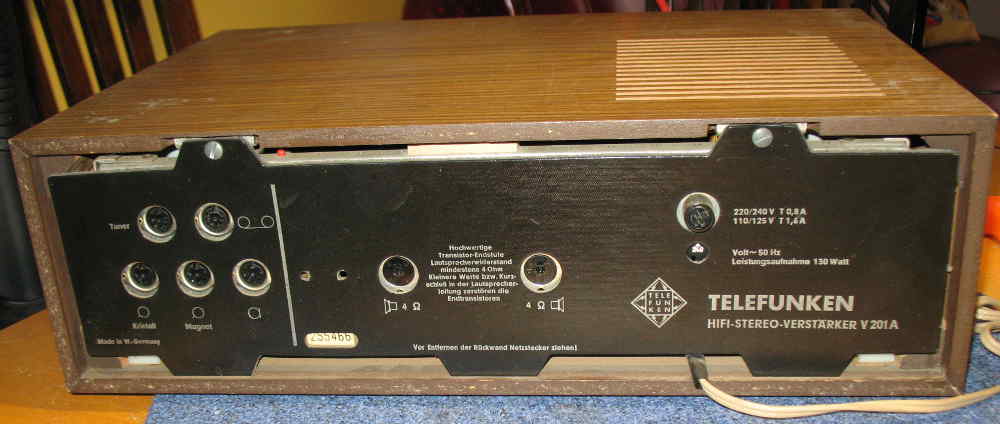

		Connectique DIN.

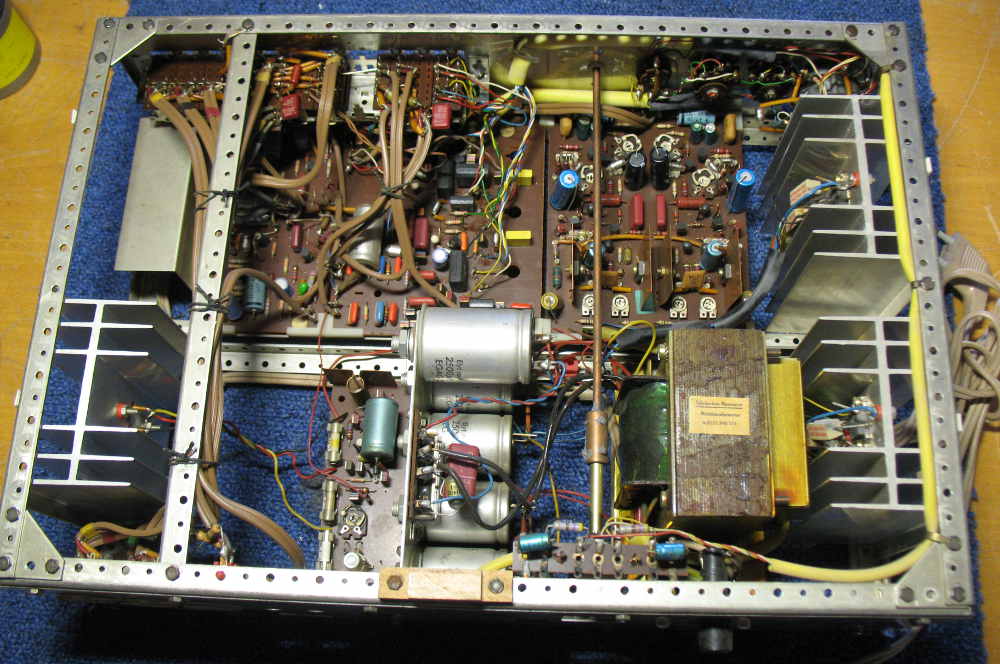

		Non non, ce n'est pas du DIY sur une base Meccano...

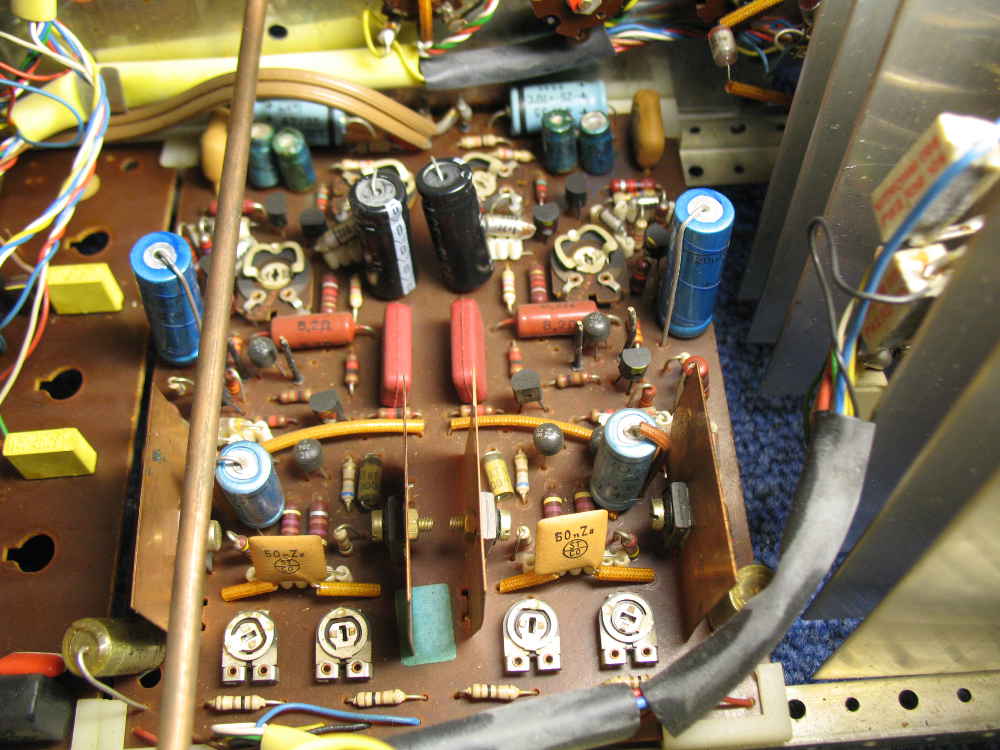

		Drivers.
		Préampli/tonalités.

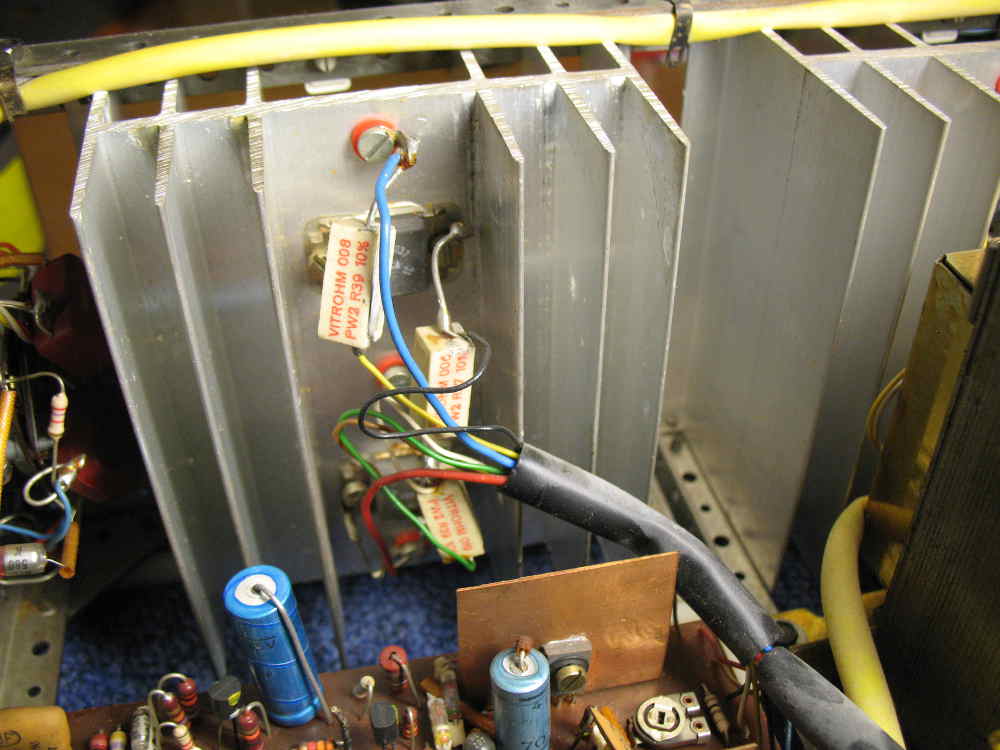

		Blocs puissance monté en transistors silicium 2N5037 RCA.

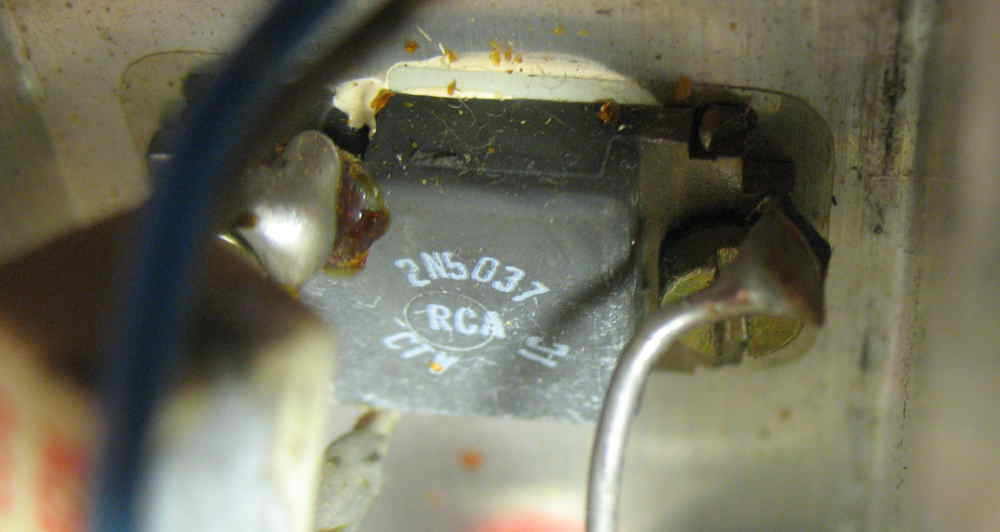

		Focus sur le 2N5037 dont le style est original et fort rare.

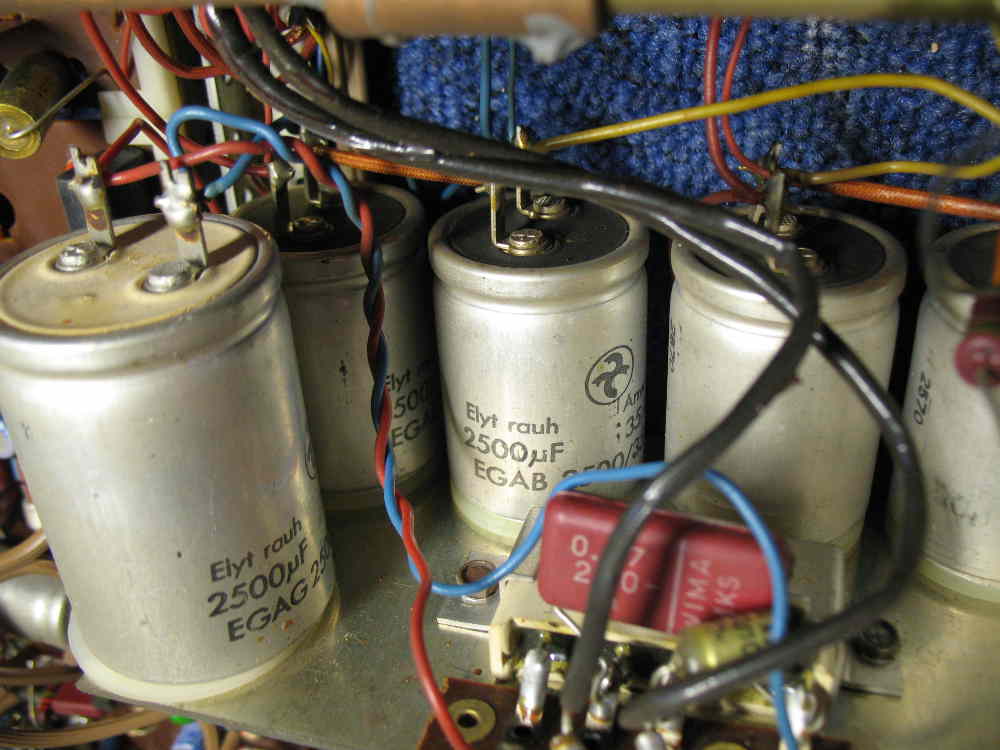

		Le gros au premier plan c'est pour le filtrage de l'alim et les quatre du fond pour les sorties BF.

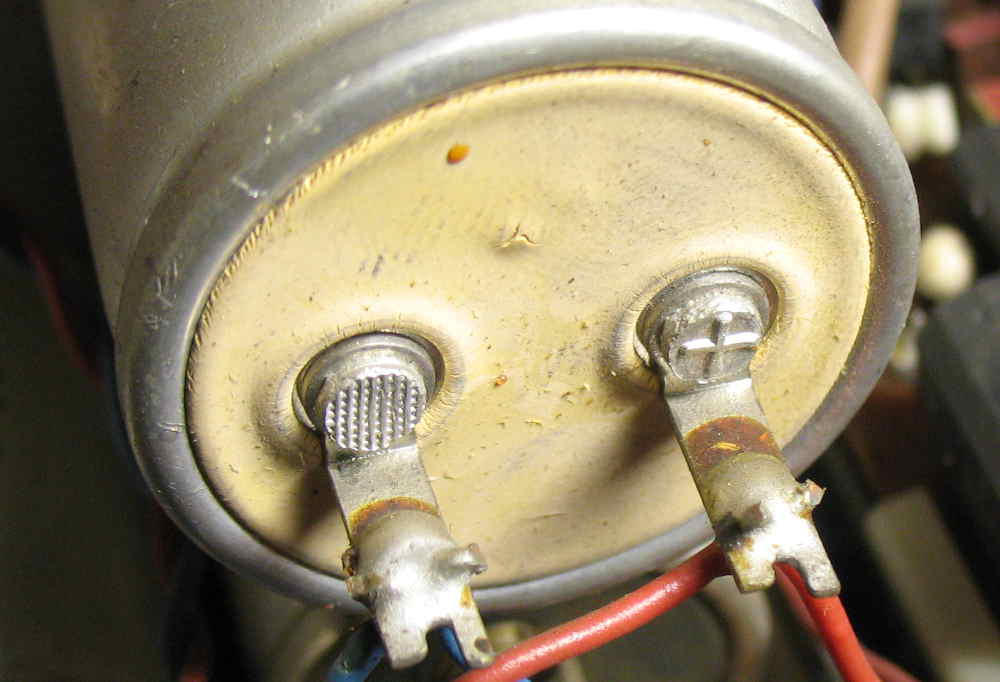

		Le caoutchouc commence à se fissurer au niveau de la valve de sécurité.
		Carte Alim.

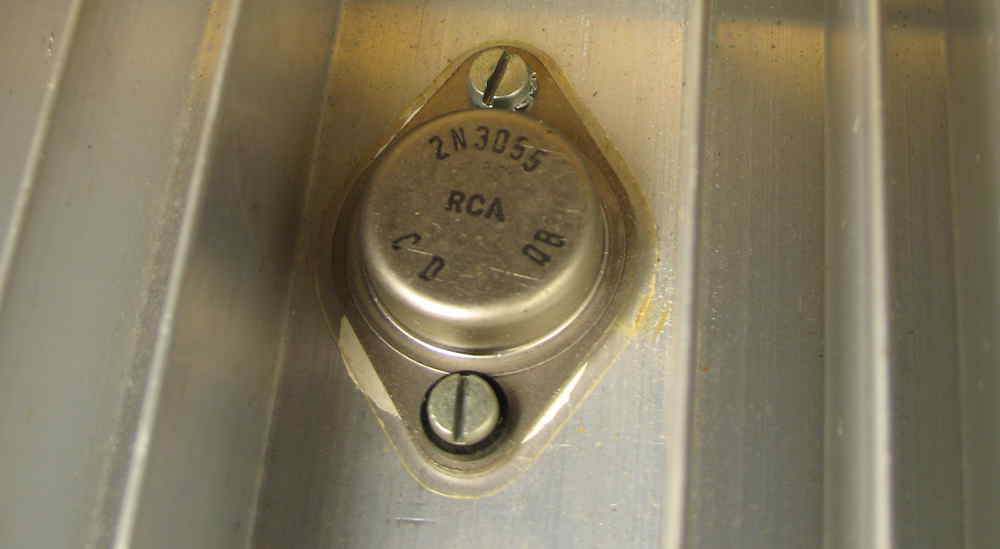

		La section puissance de la régulation se fait via ce 2N3055.

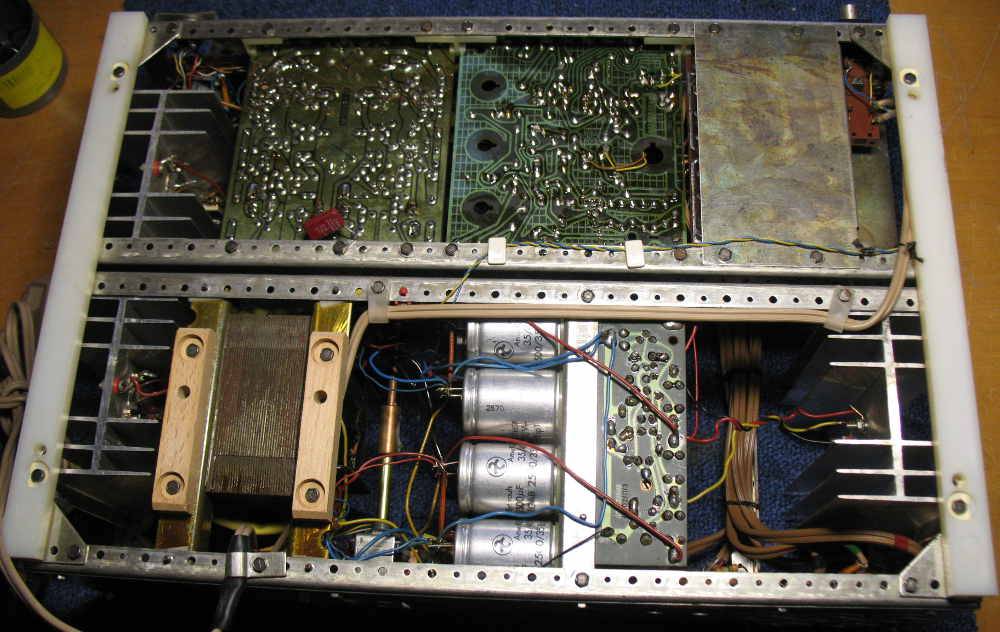

		Dessous.

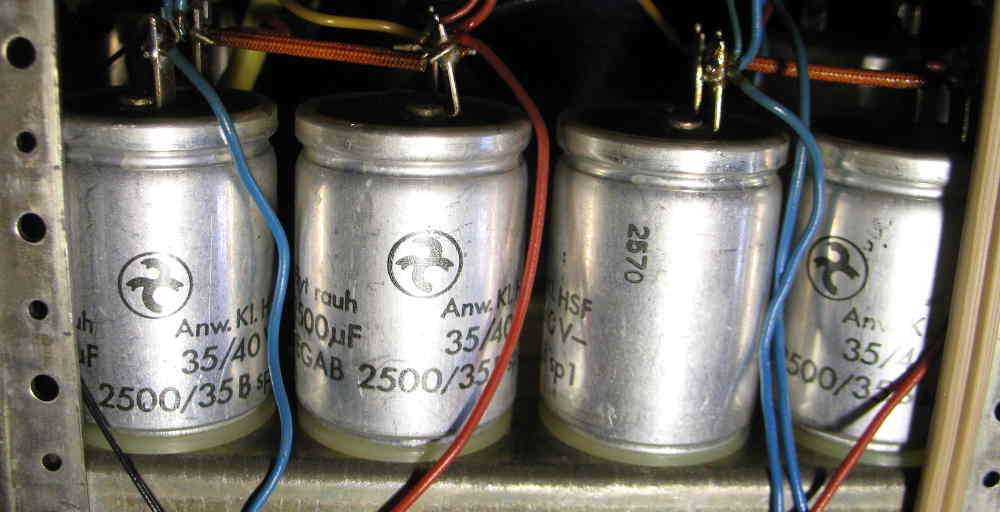

		Condensateurs de sortie BF.

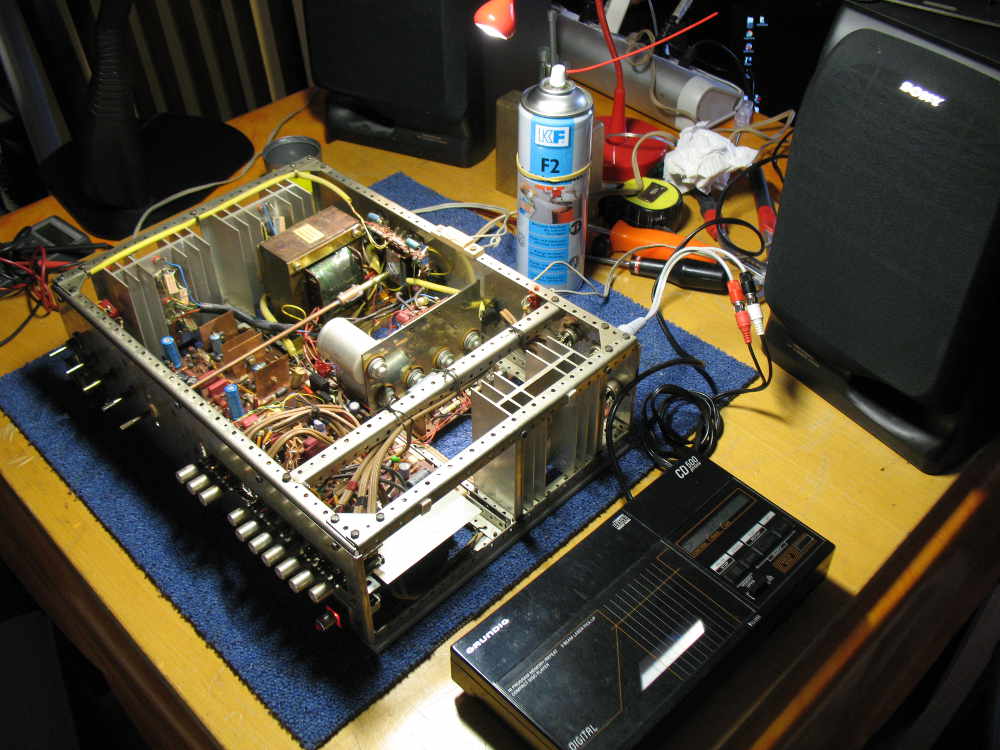

		Test sur enceintes suicide et confirmation de la présence d'une panne. Le canal de gauche est muet, après quelques giclées de F2 ça remarche un peu mieux mais la balance reste inopérante.

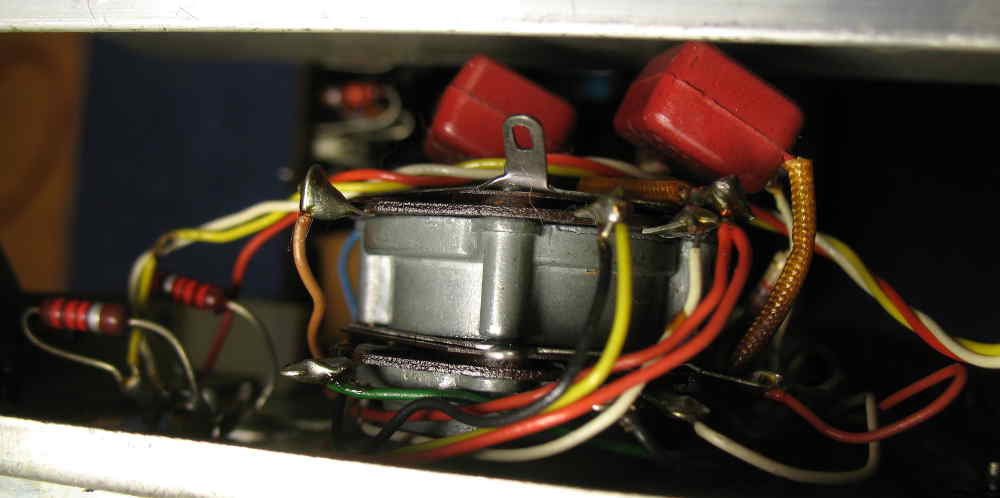

		Vu le nombre de cosses qu'il possède, le potard de volume semble comporter un loudness intégré.

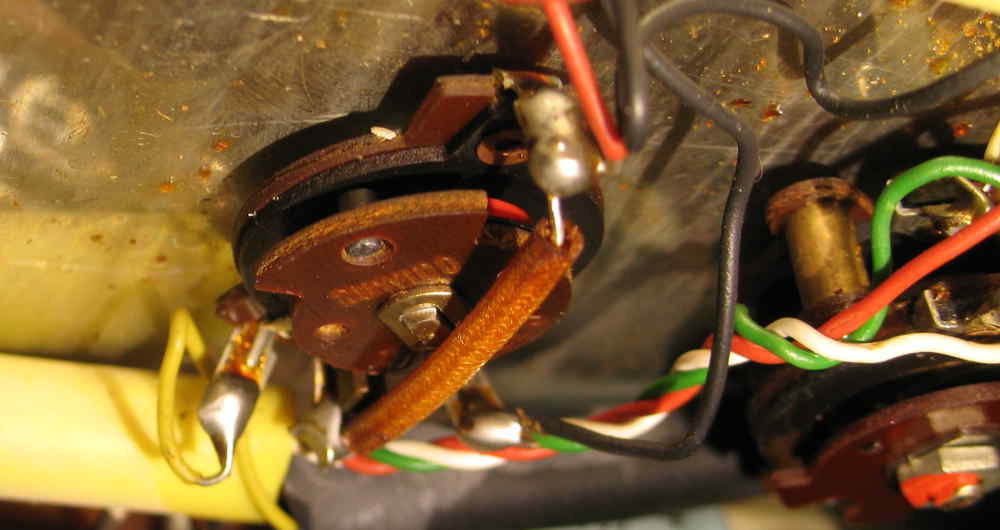

		Une balance qui ne balance pas fort.

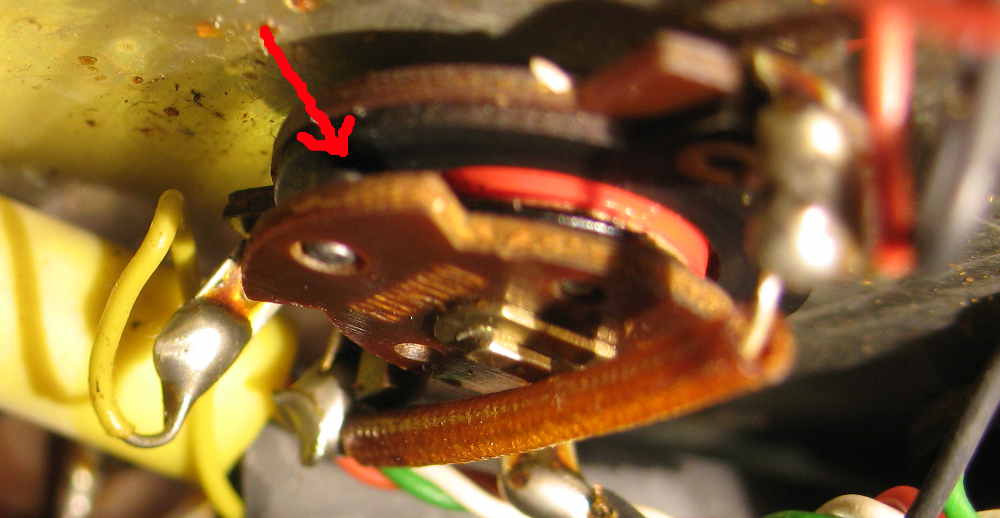

		Pas besoin d'être Einstein pour localiser le problème: le charbon du curseur est trop usé pour toucher sa piste. Pour le moment remisé en raison de la difficulté à trouver les potentiomètres qui vont bien, le Telefunken ne sera remit sur la table d'opération qu'ultérieurement...

---

---

LIEN
Manuel

---

Prix moyen en 2015: 50€

---
